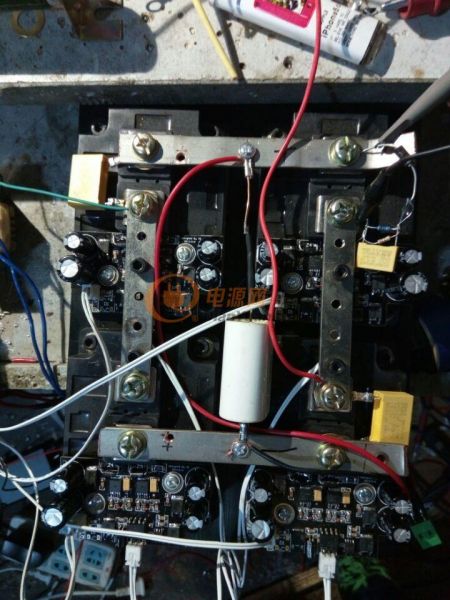

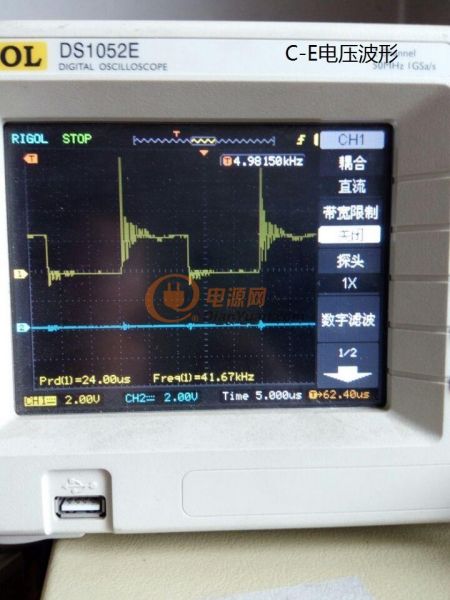

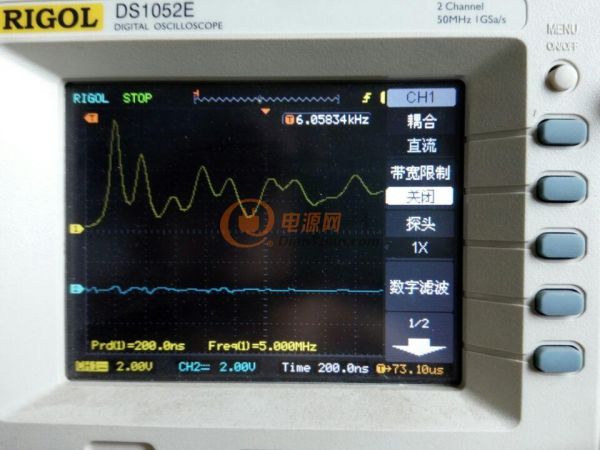

最近弄了四塊600A 1200V的三菱模塊，搞一個逆變電路，因為不是連續工作，每秒鐘工作幾百個脈沖，每個脈沖不到200uS，因此頻率搞到了40k以上。電路搭好后，變壓器整流后供電，電壓大約25V，全橋輸出接了個20歐 100W電阻檔負載。測了下模塊的C-E波形，發現震蕩的非常厲害，然后試過加RCD吸收，電容試過0.02uF和0.1uF，電阻從幾歐姆到100歐姆都試過，效果并不好，最多將尖峰壓到2倍電壓的樣子。

母線吸收用了1uF，正式上電的時候會增大的。

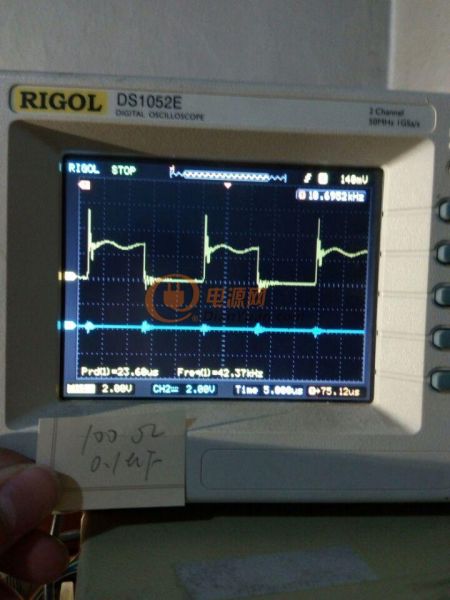

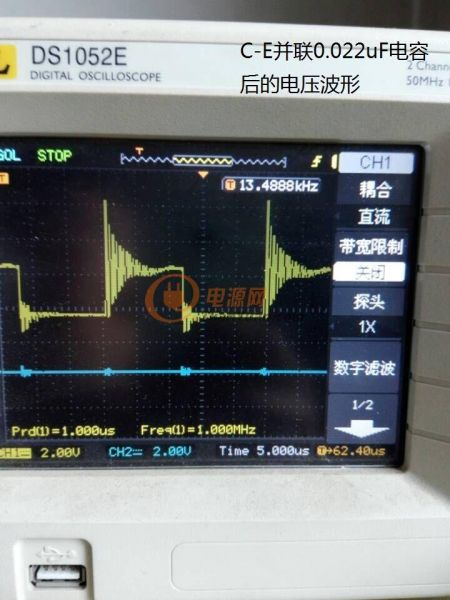

簡單地并聯電容后發現雖然尖峰小了點，但震蕩更厲害了。加了RCD后的照片找不到了，效果和下面這個RC并聯吸收的效果差不多

搞了一天沒解決問題，在此請教是不是全橋布局寄生電感的問題？之前也弄過模塊的，用300A的半橋模塊，只加上母線吸收就基本沒尖峰的，不知道這個是咋回事。我這個電路工作在脈沖模式，220V供電，峰值電流1000A的樣子，請教下如果加吸收的話，大概用什么參數的電阻電容比較合適？
