48V轉360/DC-DC全橋電路出現的問題

最近在調試一臺DC48V/220VAC的逆變器，DC-DC級采用的全橋升壓

調試時全橋的MOS的波形不正常。

請看下圖：

QQ圖片20160510200202

這張圖是上橋臂MOS管的G,S與D,S波形（藍色為D,S波形，黃色為G,S波形）

QQ圖片20160510200151

這張圖是上橋臂G,S波形與直流輸入母線波形（黃色為直流母線波形，藍色為MOS的G,S波形）

QQ圖片20160510200157

這張圖是上橋臂與下橋臂MOS管的D,S波形（藍色為上橋臂MOS管的，黃色為下橋臂MOS管的）

MOS管的D,S級加了RC(R為56歐，C為103)

請各位老師指點一下：

下面是原理圖

WP_20160510_020

全部回復(16)
正序查看
倒序查看
2016-05-11 09:56
已經被添加到社區經典圖庫嘍
http://m.daogou-taobao.cn/bbs/classic/
0
回復
mqbas
LV.2
3
2016-05-11 10:03
@電源網-fqd
已經被添加到社區經典圖庫嘍http://m.daogou-taobao.cn/bbs/classic/

看這樣子，這貼又得沉啊

論壇老師都用手機去出照相了么

0
回復
y1303
LV.1
4
2016-05-11 19:48
@mqbas
看這樣子，這貼又得沉啊論壇老師都用手機去出照相了么[圖片]
我最近也在弄全橋的，樓主有興趣一起討論一下嗎？我遇到的問題是功率上不去
0
回復
jakeccc
LV.5
5
2016-05-12 22:19
@y1303
[圖片][圖片]我最近也在弄全橋的，樓主有興趣一起討論一下嗎？我遇到的問題是功率上不去
高手都忙去了嗎？
0
回復
mqbas
LV.2
6
2016-05-14 11:20
@jakeccc
高手都忙去了嗎？

哎，高手不肖回答。

這貼沉了。

0
回復
mqbas
LV.2
7
2016-05-16 18:21
@y1303
[圖片][圖片]我最近也在弄全橋的，樓主有興趣一起討論一下嗎？我遇到的問題是功率上不去
我剛玩這個東東，一點不會，有什么多多指教哇
0
回復
2016-05-17 15:23
@mqbas
我剛玩這個東東，一點不會，有什么多多指教哇

看來全橋的不是那么好搞

0
回復
2016-05-18 10:03
看樣子空載環路不太穩定，調環路。變壓器，布線好像都不是很理想，RCD吸收電路好像也沒有調好。
0
回復
mqbas
LV.2
10
2016-05-25 11:52
@xzszrs
看樣子空載環路不太穩定，調環路。變壓器，布線好像都不是很理想，RCD吸收電路好像也沒有調好。

xzszrs老師

昨天改了變壓器，波形好多了。

這兩張圖是帶載1000W后，上下管的D,S和G,S的波形圖。

感覺兩個尖尖都是MOS關斷產生的尖峰

0
回復
mqbas
LV.2
11
2016-05-25 11:53
@mqbas
xzszrs老師昨天改了變壓器，波形好多了。[圖片][圖片]這兩張圖是帶載1000W后，上下管的D,S和G,S的波形圖。感覺兩個尖尖都是MOS關斷產生的尖峰
請問驅動波形向下的那個尖峰是怎么冒出來的？
0
回復
mqbas
LV.2
12
2016-05-26 16:43
@mqbas
請問驅動波形向下的那個尖峰是怎么冒出來的？

這張圖是帶載2300W,變壓器原邊與上管G,S波形

這張圖是帶載2300W,變壓器上管與下管G,S波形

這張圖是帶載2300W,變壓器上管與下管D,S波形

0
回復
2016-05-31 13:44
@mqbas
[圖片]這張圖是帶載2300W,變壓器原邊與上管G,S波形[圖片]這張圖是帶載2300W,變壓器上管與下管G,S波形[圖片]這張圖是帶載2300W,變壓器上管與下管D,S波形
都是漏感在導通時儲能在死區時釋放引起的。
0
回復
2016-06-02 22:59
首先我問你，你測量高端MOS管的Vgs和Vds的波形用的是差分探頭嗎？如果不是恭喜你，你的波形是正確的，用單端的確是這樣的
0
回復
mqbas
LV.2
15
2016-06-06 20:22
@ericjackson05
首先我問你，你測量高端MOS管的Vgs和Vds的波形用的是差分探頭嗎？如果不是恭喜你，你的波形是正確的，用單端的確是這樣的

是用的差分探頭測試的

尖峰太高，所用的MOS是80V的，尖峰在滿載時超出80V

在MOS的D,S加吸收對第一個尖尖無效果

在MOS的D,S極并二極管也沒效果

現在變壓器匝比為5：22：22，兩個，前級并，后級串聯

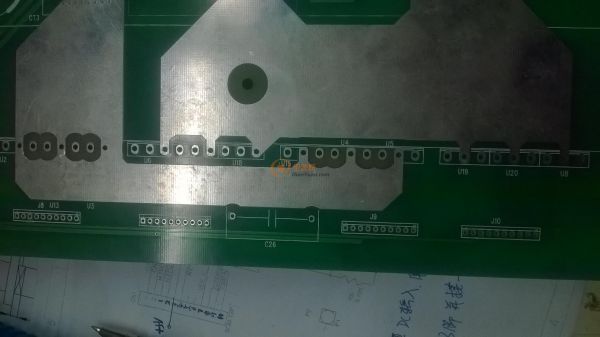

這兩張是PCB走線圖

0
回復
mqbas
LV.2
16
2016-06-11 11:51
@xzszrs
都是漏感在導通時儲能在死區時釋放引起的。

xzszrs老師，這個尖尖有什么辦法消除嗎？

0
回復
ruohan
LV.9
17
2021-09-06 11:51
@mqbas
[圖片][圖片]xzszrs老師，這個尖尖有什么辦法消除嗎？

這種尖峰，有沒有辦法減小啊，

現在是帶了2000W，，

0
