H橋驅動電機，驅動芯片總是燒壞，用的是HIP4081A,總是燒壞11和13號引腳，求指教？？？

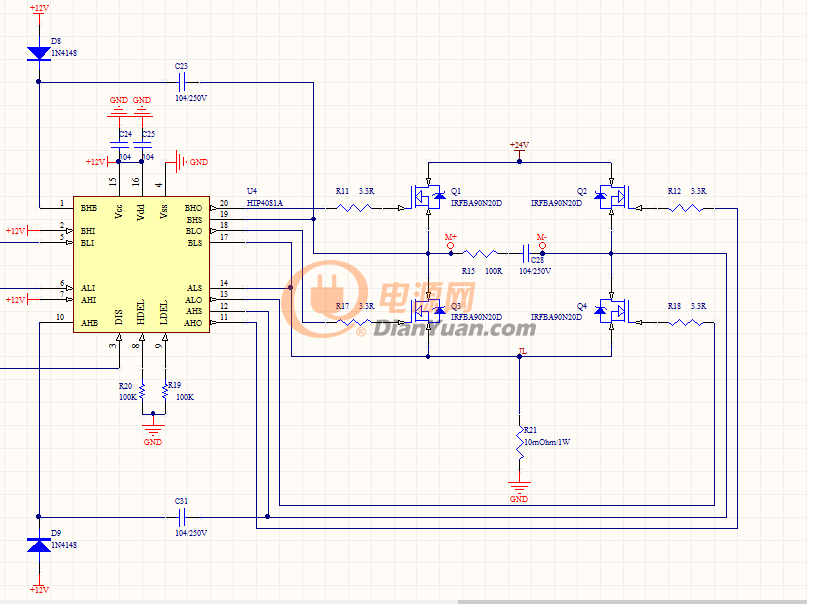

這就是原理圖了，請大家幫忙看看為什么會燒壞？？

全部回復(15)

只看樓主

正序查看

倒序查看

ymyangyong

2016-04-19 16:22

兩邊半橋驅動是對稱的嗎？是不是布線有問題？

回復

永不言棄abc

LV.1

2016-04-19 19:07

@ymyangyong

兩邊半橋驅動是對稱的嗎？是不是布線有問題？

應該是沒有問題的，驅動芯片輸出四個引腳，各控制一個MOS管,反正就是不清楚為什么燒壞

回復

永不言棄abc

LV.1

2016-04-19 19:09

@ymyangyong

兩邊半橋驅動是對稱的嗎？是不是布線有問題？

驅動芯片使用手冊就是這樣，只是不知道電阻什么有沒有問題

回復

米山人家

LV.8

2016-04-19 22:40

@永不言棄abc

驅動芯片使用手冊就是這樣，只是不知道電阻什么有沒有問題

是IGBT先壞，然后才燒掉IC管腳

回復

永不言棄abc

LV.1

2016-04-20 09:55

@米山人家

是IGBT先壞，然后才燒掉IC管腳

沒有。IGBT是好的，也不會發熱，開始電機還轉，然后IC就發熱了，然后就不轉了

回復

永不言棄abc

LV.1

2016-04-20 09:59

@永不言棄abc

沒有。IGBT是好的，也不會發熱，開始電機還轉，然后IC就發熱了，然后就不轉了

那兩個二極管用的是IN4007，然后電機并聯的阻容沒有接，我覺得這個都不影響啊，可是還是燒壞，芯片使能端我是開的時候后給使能，關的時候先斷使能，這樣還是燒。

回復

ymyangyong

2016-04-20 10:56

@永不言棄abc

自舉二極管要用快恢復的，比如1N4148。

回復

永不言棄abc

LV.1

2016-04-20 18:10

@ymyangyong

自舉二極管要用快恢復的，比如1N4148。

IN4007不行嗎？

回復

永不言棄abc

LV.1

2016-04-20 18:21

@ymyangyong

自舉二極管要用快恢復的，比如1N4148。

這個是燒壞芯片的原因？關鍵是IN4148電流只有200ma，不夠，只能用4007

回復

電源網-fqd

2016-04-22 09:59

已經被添加到社區經典圖庫嘍
http://m.daogou-taobao.cn/bbs/classic/

回復

qq51101119920525

LV.1

2016-05-21 22:48

@ymyangyong

自舉二極管要用快恢復的，比如1N4148。

請問為什么ＢＨＯ總是輸出高電平呢，ＢＬＯ是正確的

回復

webplayer219

LV.1

2016-11-28 18:31

@電源網-fqd

已經被添加到社區經典圖庫嘍http://m.daogou-taobao.cn/bbs/classic/

粗粗回復一下，供參考。其一是bootstrap電阻有點小了，把100K改成300K或470K試試；其二，最好不要用irfba90n20這樣的管子，開關速度比較慢（trise/tfall=169ns/77），要用快一點的，比如IRF540(trise/tfall=35ns)或類似的。你的bootstrap電阻小，死區時間本來就短，開關管又慢，上電有可能上下管直通了。

回復
