TNY268 小功率開關電源老是燒IC 求解

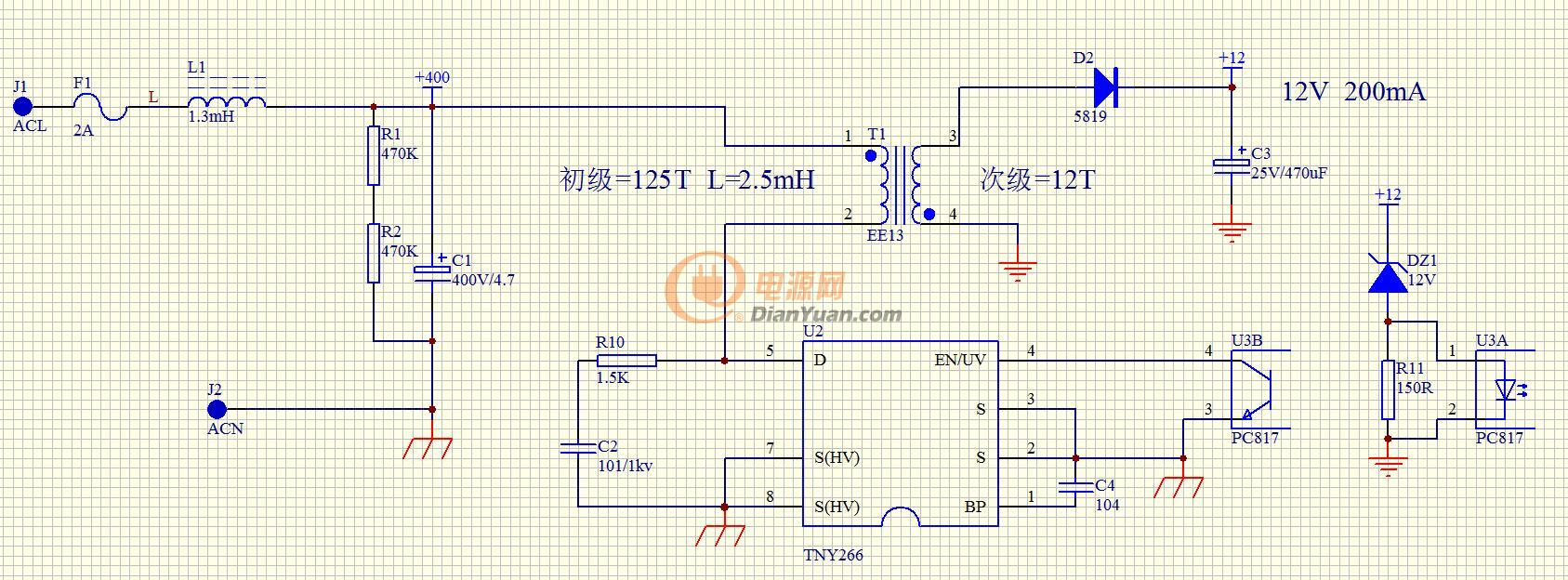

請教版主：這個小功率開關電源采用TNY268芯片輸出12V/0.2A 出現上電瞬間炸電源IC的情況比較多請各位指點一下！小弟電源方面是新手

是不是變壓器參數不對？還是吸收有問題？

全部回復(9)

只看樓主

正序查看

倒序查看

dancy

LV.1

2016-04-20 12:53

是不是前面的濾波電容有問題啊？容量多少沒寫啊！

回復

csz0829

LV.3

2016-04-20 20:44

@dancy

是不是前面的濾波電容有問題啊？容量多少沒寫啊！

電容是4.7 原理圖有錯誤保險管后面還有一個4007的。請哪位大神指點一下！

回復

原來會員名可以很長的

LV.9

2016-04-21 12:21

@csz0829

電容是4.7 原理圖有錯誤保險管后面還有一個4007的。請哪位大神指點一下！

看見了輸入整流用的是不是

回復

gxg1122

LV.10

2016-04-21 17:44

@原來會員名可以很長的

看見了輸入整流用的是不是

他就沒整流直接用變壓器

回復

csz0829

LV.3

2016-04-22 10:10

@gxg1122

他就沒整流直接用變壓器

輸入有整流的整理原理圖的時候漏掉了

回復

原來會員名可以很長的

LV.9

2016-04-26 09:39

@csz0829

輸入有整流的整理原理圖的時候漏掉了

在看看變壓器參數，變壓器是不是壞了沒有電感量了。

回復

tabing_dt

LV.10

2016-06-01 22:01

@csz0829

輸入有整流的整理原理圖的時候漏掉了

上個正確的原理圖吧，不然都不知道是你漏了，還是你的原理圖是錯誤的。。

測下第5腳的電壓波形看看。。

回復

x34242980

LV.9

2016-07-13 16:57

如果出現上電瞬間就炸電源IC的情況那個就比較麻煩因為你根本來不及測量得不到基本數據！

回復

謝厚林

LV.12

2016-07-14 11:54

你好！此設計問題在變壓器飽和了，建議把感量降到800uH，漏極需要加箝位電路，RCD箝位

回復
