Inn2904K設計的適配器電源

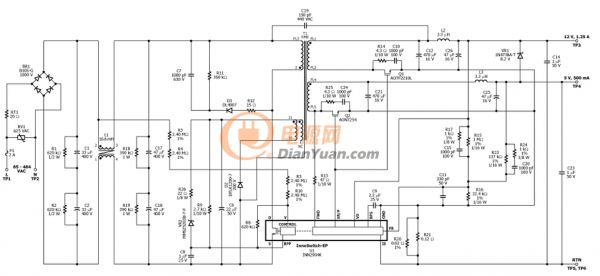

利用Inn2904k實現雙路電源輸出，一路電壓12V，電流1.25A，另一路輸出電壓5V，電流500mA.電路輸入的交流信號通過整流、濾波處理。電路特點是將初級、次級和反饋電路同時集成到一個表面貼裝離線式反激開關IC中。器件內部集成了初級FET、初級側控制器、用于同步整流的次級側控制器以及可省去光耦器。省掉了光耦器件就不存在典型的光耦器性能降低問題，節省了空間和提高功率密度。

102

全部回復(329)
正序查看
倒序查看
gxg1122
LV.10
2
2016-04-16 16:52
電路輸出電壓有驅動網絡R16、R15和R23決定。對應并聯的C20和R24、C15和R17可以有效減小輸出波紋電壓。
0
回復
k8882002
LV.9
3
2016-05-16 21:57
@gxg1122
電路輸出電壓有驅動網絡R16、R15和R23決定。對應并聯的C20和R24、C15和R17可以有效減小輸出波紋電壓。
圖太小看不清楚。。。INNK2904K也是PI芯片嗎？
0
回復
opingss88
LV.10
4
2016-06-02 12:42
電源初級側電容產生的電流尖峰反向恢復時間不會引起脈沖的提前誤關斷。
0
回復
2016-08-13 10:42
@opingss88
電源初級側電容產生的電流尖峰反向恢復時間不會引起脈沖的提前誤關斷。
只要是用變壓器隔離開來的反激電源，都可以用兩個三個繞組做成多路輸出電源。
0
回復
x34242980
LV.9
6
2016-09-03 14:34
只要總功率能達到用Inn2904k做雙路輸出電源應該沒有問題，如果一路電壓12V，電流1.25A，另一路輸出電壓5V，電流500mA的話，反饋部分在主路輸出上就可以了。
0
回復
2016-10-08 22:35
@x34242980
只要總功率能達到用Inn2904k做雙路輸出電源應該沒有問題，如果一路電壓12V，電流1.25A，另一路輸出電壓5V，電流500mA的話，反饋部分在主路輸出上就可以了。
Inn2904k可以做成雙路輸出電源的，  InnoSwitch采用雙路反饋方式的方案 無需AC繞組疊加，可降低變壓器成本。
0
回復
2016-10-09 21:28
@k8882002
圖太小看不清楚。。。INNK2904K也是PI芯片嗎？
INNK2904K當然是PI的芯片，是PI中InnoSwitch系列的芯片，開關管耐壓值高達900V
0
回復
zwz0125
LV.1
9
2018-12-13 13:11
@眼睛里的海
Inn2904k可以做成雙路輸出電源的， InnoSwitch采用雙路反饋方式的方案無需AC繞組疊加，可降低變壓器成本。
INN2904    電源里用的同步整流管應該是N型MOS管，按N型管性質D極和S極是不是接反了？盼告知！
0
回復
k8882002
LV.9
10
2018-12-17 22:19
@大海的兒子
INNK2904K當然是PI的芯片，是PI中InnoSwitch系列的芯片，開關管耐壓值高達900V
了解了，這個系列的芯片現在已經出第三代innoswitch3了，功率從20多瓦增大到60多瓦。
0
回復
k8882002
LV.9
11
2018-12-17 22:32
@a2822964691
只要是用變壓器隔離開來的反激電源，都可以用兩個三個繞組做成多路輸出電源。
多路輸出電源有個交叉調整率的問題，設計時要注意，最直接的想法就是給輔助電路加一個線性穩壓調節器。
0
回復
k8882002
LV.9
12
2018-12-17 22:34
@zwz0125
INN2904    電源里用的同步整流管應該是N型MOS管，按N型管性質D極和S極是不是接反了？盼告知！
同步整流管為N型MOS管，S極接輸出電源的GND，沒有錯的吧。
0
回復
zwz0125
LV.1
13
2019-01-14 11:32
@k8882002
同步整流管為N型MOS管，S極接輸出電源的GND，沒有錯的吧。
這樣的話豈不是回路電流從S極流向D極？N型管應該是電流從D極流向S極才對啊
0
回復
zwz0125
LV.1
14
2019-01-14 11:42
@zwz0125
這樣的話豈不是回路電流從S極流向D極？N型管應該是電流從D極流向S極才對啊
我參照原理圖做了個電路，MOS管都是用的AON7254，二次級都沒有輸出
0
回復
zwz0125
LV.1
15
2019-01-14 11:47
@zwz0125
這樣的話豈不是回路電流從S極流向D極？N型管應該是電流從D極流向S極才對啊
我參照原理圖做了個電路板，2個MOS管都是用AON7254，不知什么原因，2路都沒有輸出
0
回復
2019-01-25 13:29
@k8882002
了解了，這個系列的芯片現在已經出第三代innoswitch3了，功率從20多瓦增大到60多瓦。
17.5W的功率一路電壓12V，電流1.25A，另一路輸出電壓5V，電流500mA
0
回復
cb_mmb
LV.8
17
2019-01-29 10:34
@k8882002
多路輸出電源有個交叉調整率的問題，設計時要注意，最直接的想法就是給輔助電路加一個線性穩壓調節器。
交差調整率問題就是漏感匹配的問題，就是要是各路負載的電流下降率一致。
0
回復
謝厚林
LV.12
18
2019-01-30 10:05
@zwz0125
我參照原理圖做了個電路板，2個MOS管都是用AON7254，不知什么原因，2路都沒有輸出
先可以把MOS換成二極管測試一下
0
回復
gxg1122
LV.10
19
2019-02-04 15:41
@大海的兒子
INNK2904K當然是PI的芯片，是PI中InnoSwitch系列的芯片，開關管耐壓值高達900V
是的，這個是PI的Innoswitch3系列產品，電流設計輸出功率大，耐壓高。
0
回復
gxg1122
LV.10
20
2019-02-04 15:43
@ycdy09@163.com
17.5W的功率一路電壓12V，電流1.25A，另一路輸出電壓5V，電流500mA
是的，兩路輸出的設計方式。輸出電路電壓穩定，效率比較高。
0
回復
gxg1122
LV.10
21
2019-02-04 15:48
@k8882002
多路輸出電源有個交叉調整率的問題，設計時要注意，最直接的想法就是給輔助電路加一個線性穩壓調節器。
多路輸出的交叉調整率在電源變壓器設計的時候需要注意，調試的時候還行。
0
回復
gxg1122
LV.10
22
2019-02-04 16:05
@zwz0125
我參照原理圖做了個電路板，2個MOS管都是用AON7254，不知什么原因，2路都沒有輸出
可以先換成二極管測試，估計MOS管的參數不太好。
0
回復
gxg1122
LV.10
23
2019-02-04 16:07
@k8882002
多路輸出電源有個交叉調整率的問題，設計時要注意，最直接的想法就是給輔助電路加一個線性穩壓調節器。
輔助電路上增加一個穩壓器也可以，調試的時候就比較好調。
0
回復
2019-02-12 13:12
@k8882002
圖太小看不清楚。。。INNK2904K也是PI芯片嗎？
點擊圖片可以放大看的。這個是pi新出的，屬于innoswitch系列。
0
回復
2019-02-12 13:13
@k8882002
了解了，這個系列的芯片現在已經出第三代innoswitch3了，功率從20多瓦增大到60多瓦。
這個芯片輸出功率大，同時mos管耐電壓高。支持qc4.0快充協議。
0
回復
2019-02-12 13:18
@a2822964691
只要是用變壓器隔離開來的反激電源，都可以用兩個三個繞組做成多路輸出電源。
三明治繞法電源設計紋波比較小，對于穩定性也好。
0
回復
2019-02-12 13:20
@k8882002
同步整流管為N型MOS管，S極接輸出電源的GND，沒有錯的吧。
同步整流的管子都是N型MOS管嗎？內部集成的管子耐壓很高。
0
回復
gxg1122
LV.10
28
2019-02-14 12:52
@奮斗的青春
三明治繞法電源設計紋波比較小，對于穩定性也好。
三明治繞法就是兩層夾一層的繞法，由于被夾在中間繞組不同，分為初級夾次級和次級夾初級兩種。
0
回復
gxg1122
LV.10
29
2019-02-14 12:53
@gxg1122
三明治繞法就是兩層夾一層的繞法，由于被夾在中間繞組不同，分為初級夾次級和次級夾初級兩種。
三明治繞法可以減小變壓器的漏感，這樣可以減小功率開關管的電壓應力，從而可以減小吸收電路。
0
回復
truim333
LV.9
30
2019-06-03 16:00
@gxg1122
三明治繞法可以減小變壓器的漏感，這樣可以減小功率開關管的電壓應力，從而可以減小吸收電路。
非隔離電源輸入和輸出之間有直接的電流回路，輸入和輸出之間是共地的
0
回復
truim333
LV.9
31
2019-06-03 16:05
@zwz0125
我參照原理圖做了個電路，MOS管都是用的AON7254，二次級都沒有輸出
電容的紋波電流:指的是流經電容器的交流電流的 RMS 值,其在電壓上的表現為脈動或紋波電壓
0
回復
