1.方案名稱：BP3519

2.方案品牌：上海晶豐明

3.方案規格：SOT23-6

4.方案簡介：

BP3519 是一款高精度恒壓恒流控制芯片。芯片工作在電感電流斷續模式，適用于85Vac~265Vac 全范圍輸入電壓的隔離電源。BP3519 芯片采用獨有的電壓電流控制技術，不需要環路補償電容，即可實現優異的恒壓恒流特性，極大的節約了系統成本和體積。BP3519 芯片采用PWM/PFM 多模式控制技術，能有效降低系統待機功耗，提高效率和動態性能，并減小系統工作在輕載時的噪聲。BP3519 具有多重保護功能，包括輸出開路/短路保護，芯片供電欠壓/過壓保護，逐周期限流，過溫保護等。BP3519 采用SOT23-5L 封裝。

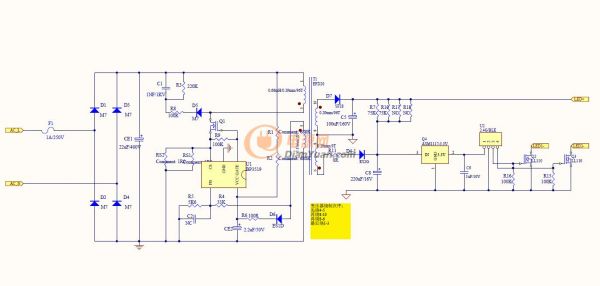

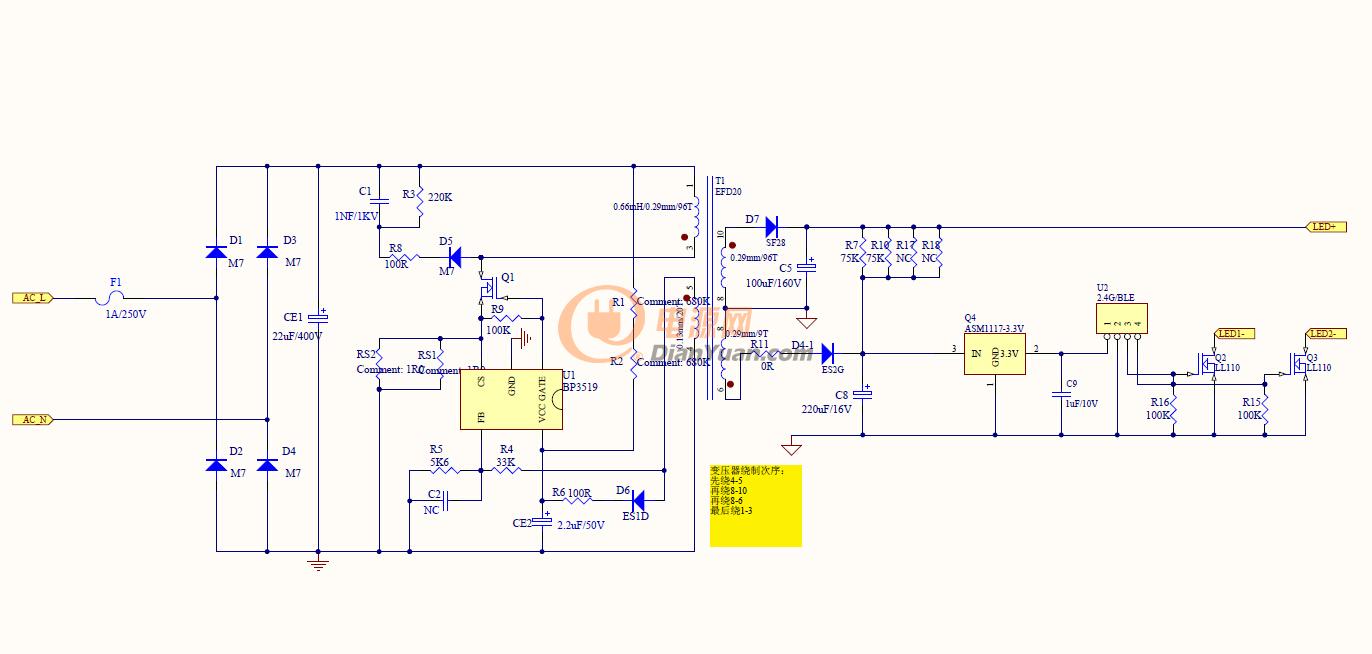

5.方案原理圖：

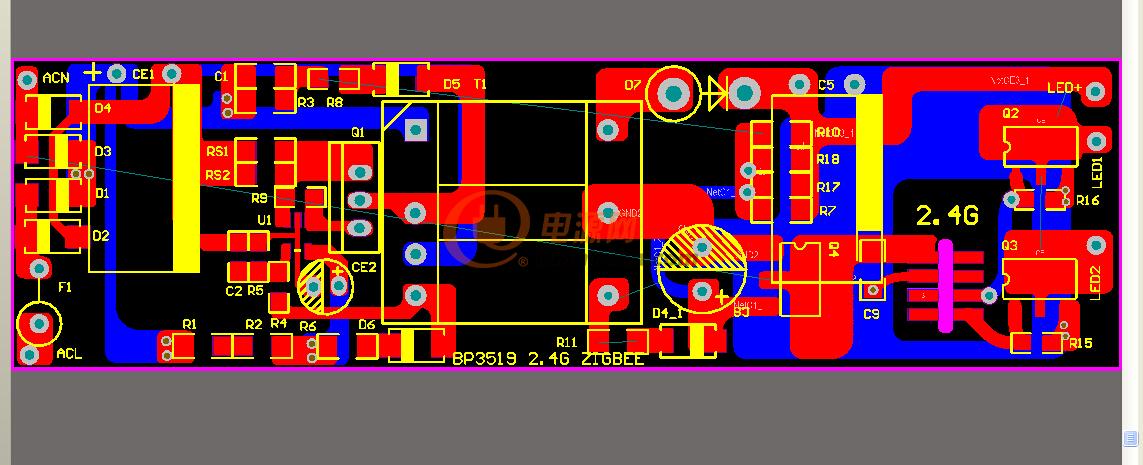

6.方案PCB：

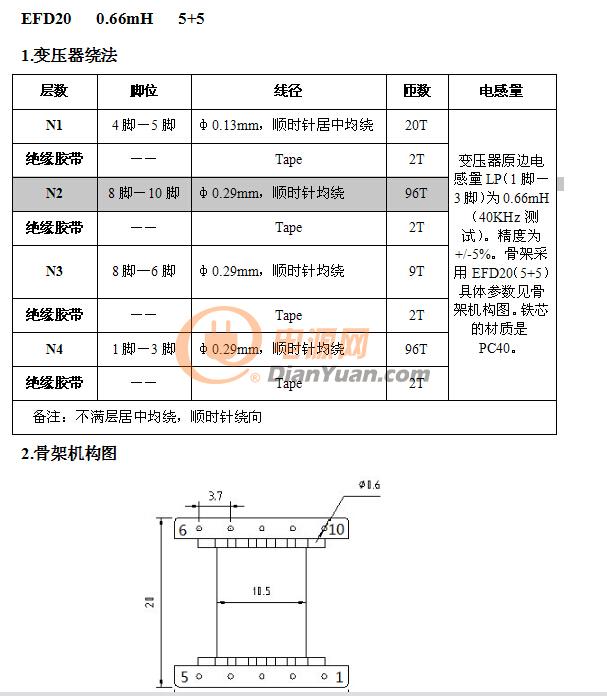

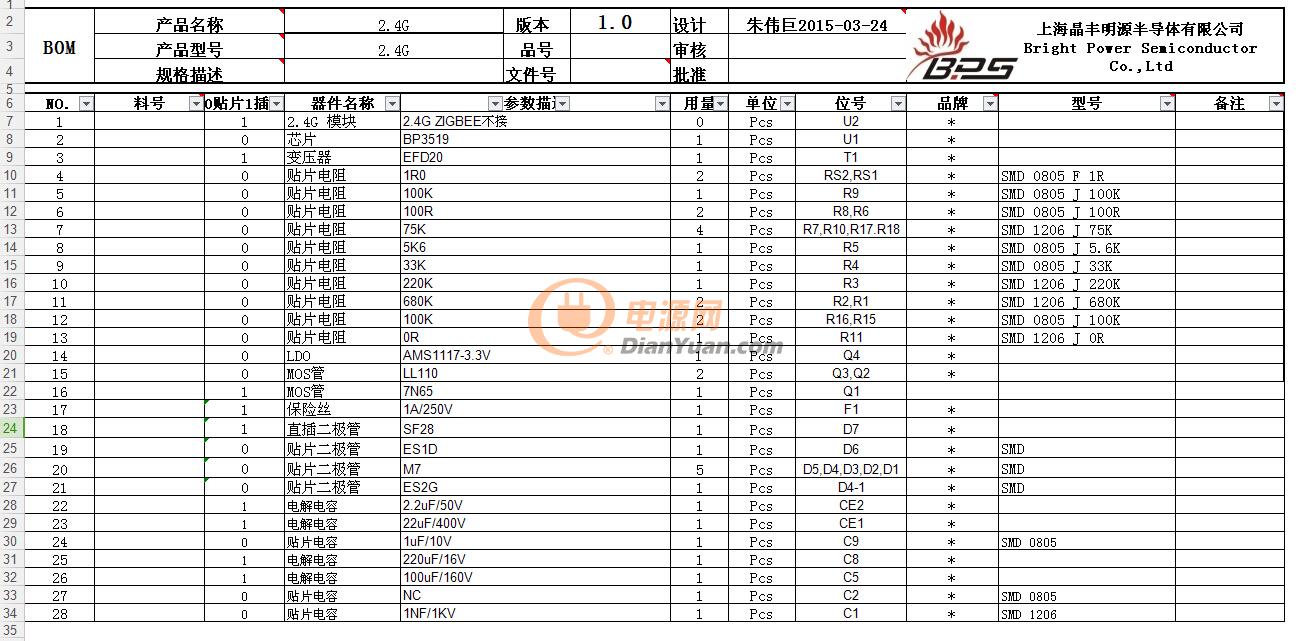

7.方案BOM和變壓器：

8：方案聯系人：
