LNK306,380VAC輸入炸雞

QQ圖片20160329222743

設計輸入100-450VAC,輸出250mA,
輸出帶170mA負載時,輸入380VAC時炸雞,100VAC時輸入好著。輸入整流橋,Q1,D6-D8全部擊穿,請問有可能是什么原因呢
全部回復(12)
正序查看
倒序查看
謝厚林
LV.12
2
2016-03-30 16:43

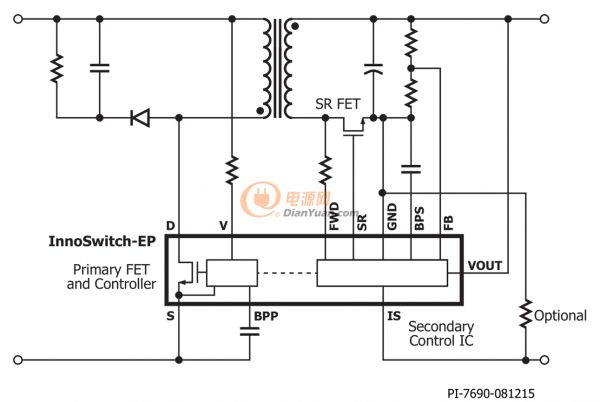

建議使用inn2904,900V的MOS,集成度非常高
0
回復
謝厚林
LV.12
3
2016-03-30 16:45
0
回復
謝厚林
LV.12
4
2016-03-30 16:46
@謝厚林
inn2904
應該是輸出二極管太慢了,高壓時反向恢復造成的
0
回復
2016-03-30 20:22

這是輸入100VAC的時候,Q1的DS之間波形

這是輸入200VAC的時候,Q1的DS之間波形,波形很怪異

0
回復
2016-03-30 22:37
200vac輸入,U12內部的DS之間波形

,Q1的DS之間波形

0
回復
謝厚林
LV.12
7
2016-04-11 09:09
@寧因斯坦
200vac輸入,U12內部的DS之間波形[圖片],Q1的DS之間波形[圖片]

這種變壓器設計非常重要,啟動時,需要加足夠的軟啟動,讓IC工作在非連續模式啟動

0
回復
k8882002
LV.9
8
2016-06-04 19:26
輸入380vac,電解電容才用450v的,是不是器件耐壓值選太低了?
0
回復
2016-07-16 16:45
炸雞好熟悉的稱謂啊!~還是輸入380VAC時炸雞,這個是炸雞中的戰斗機啊!
0
回復
謝厚林
LV.12
10
2016-07-18 10:40
@謝厚林
這種變壓器設計非常重要,啟動時,需要加足夠的軟啟動,讓IC工作在非連續模式啟動

加軟啟動比較好!驗證一下,如果低壓開機,慢慢把電壓調到380Vac,IC會炸嗎?如果不會炸,可以加軟啟動解決這個問題。

0
回復
2016-07-19 16:47
@謝厚林
應該是輸出二極管太慢了,高壓時反向恢復造成的
uf4007二極管反向恢復時間為70ns,也是個快恢復二極管了,也不慢了呀。
0
回復
2016-07-19 16:48
@謝厚林
加軟啟動比較好!驗證一下,如果低壓開機,慢慢把電壓調到380Vac,IC會炸嗎?如果不會炸,可以加軟啟動解決這個問題。
樓主沒說IC會炸,IC應該是好的,是輸入整流橋,Q1,D6-D8全部擊穿。
0
回復
spowergg
LV.10
13
2016-08-07 14:51
@謝厚林
inn2904
inn2904MOS管的參數嗎?inn2904反向恢復時間多少?
