大功率高頻工頻純正弦波逆變器主控板

本驅動板從元旦節放假就開始著手設計歷經了風風雨雨三個月之久的時間今天終于問世了。

本驅動板輔助電源用的是UC3845方案

電路圖

110

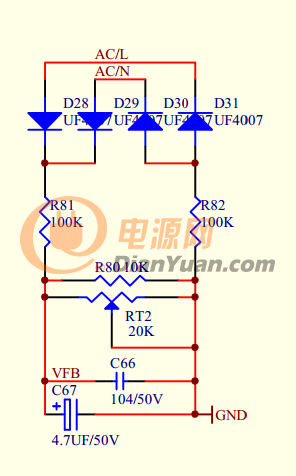

穩壓反饋電路

111

死區時間產生電路

114

驅動光耦用的是TLP250加TIP41C+TIP42C.驅動能力基本上能驅動600V200-300A的IGBT

113

比較器過流電路

115

前級和后級本驅動都是用的是電流互感器做采樣，前級也可以霍爾電流傳感器做電路稍加修改即可。

112

本板整套電路

116

以下是調試后的成品第二版線路板圖片以及測試波形

09

10

11

全家福

12

全部回復(10)
正序查看
倒序查看
2016-03-11 13:07
占用后期更新
0
回復
2016-03-11 13:07
@chen2011qian
占用后期更新
占用后期更新
0
回復
dobetter
LV.7
4
2016-03-12 15:28
頂起，成本看著不便宜呀
0
回復
2016-03-12 20:06
@dobetter
頂起，成本看著不便宜呀

對呀

看來遇到知己了！

0
回復
dobetter
LV.7
6
2016-03-12 21:42
@chen2011qian
對呀看來遇到知己了！
0
回復
hnzkwz
LV.7
7
2016-03-14 09:37
@chen2011qian
對呀看來遇到知己了！
樓主的設備挺齊全啊
0
回復
2016-03-14 10:40
@hnzkwz
樓主的設備挺齊全啊
哪里哪里！還差好的呢？
0
回復
2016-03-14 11:15
強烈支持！
0
回復
2016-03-30 20:19
沒看懂你這個是用來干什么的？
0
回復
風丶殤
LV.4
11
2016-05-22 00:14
@xiashengcheng
[圖片]沒看懂你這個是用來干什么的？
樓主厲害??！期待ing
