VIPer12A做的非隔離BUCK降壓有問題。

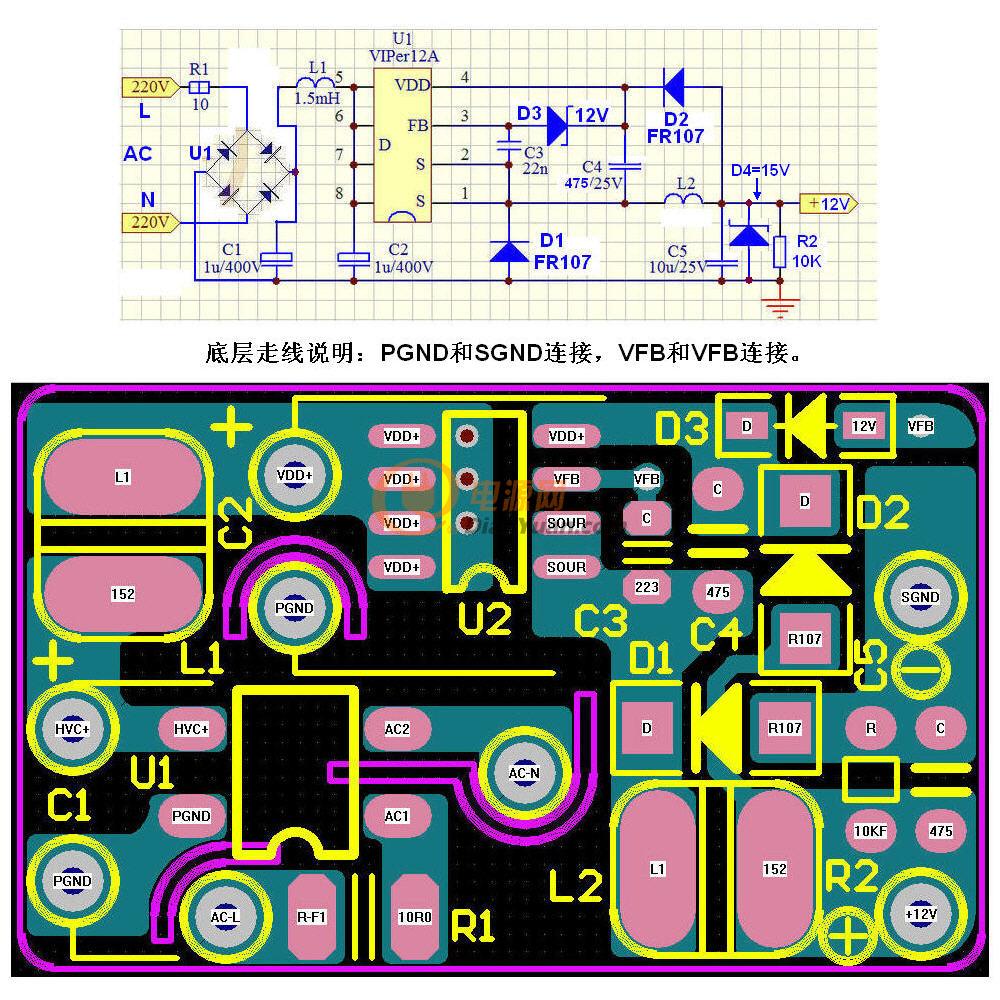

新人用VIPer12A按以下的降壓電路做了PCBlayout，PCB打樣回來焊接零件后發現空載有輸出13.4V,帶載100mA電壓電壓掉到3V左右。檢查過零件沒接錯，就是輸出不帶載。郁悶中。。。。。。請各位高人賜教。

VIPer12A電源A

全部回復(16)
正序查看
倒序查看
szby188
LV.3
2
2016-03-07 20:58
L2=1.5mH
0
回復
brsys
LV.7
3
2016-03-08 05:32
@szby188
L2=1.5mH

我也要搭一個試試。



0
回復
brsys
LV.7
4
2016-03-08 09:49
@brsys
我也要搭一個試試。

這個電路不錯啊。在上面電路基礎上多接一個3.3V輸出的芯片。

不錯不錯。

負載接了個100歐，降到14.7V。



0
回復
2016-03-08 10:14
已經被添加到社區經典圖庫嘍
http://m.daogou-taobao.cn/bbs/classic/
0
回復
brsys
LV.7
6
2016-03-08 11:32
@brsys
這個電路不錯啊。在上面電路基礎上多接一個3.3V輸出的芯片。不錯不錯。負載接了個100歐，降到14.7V。

點了1個半小時后，到現在為14.9V了。



我使用二個15V穩壓管。



這個電路沒有專利的吧？



我要使用了。

0
回復
2016-03-08 12:50
@電源網-fqd
已經被添加到社區經典圖庫嘍http://m.daogou-taobao.cn/bbs/classic/

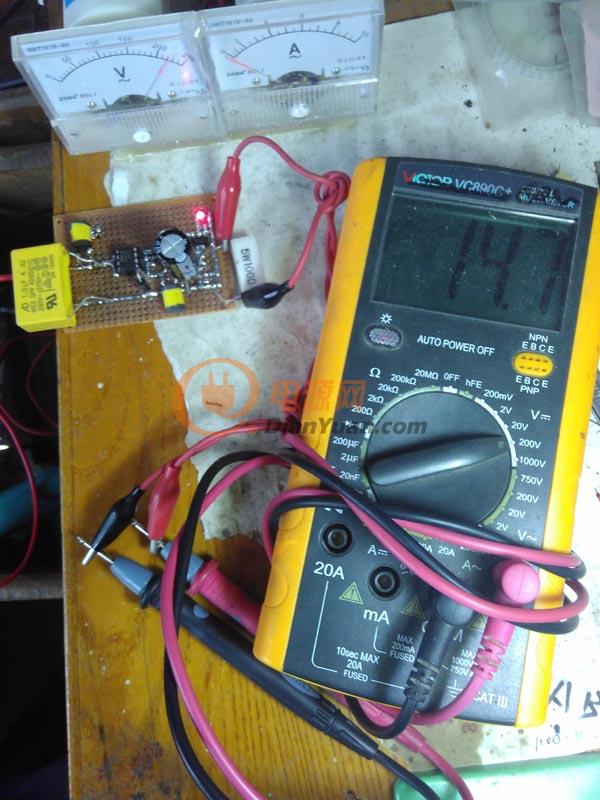

    這個電路還是比較好玩的，其實原理很簡單，主要還是那款芯片的特性比較牛，可以直接通過高壓供電工作。你的問題個人的理解應該還是原理出了問題。多動手實際測試。
0
回復
szby188
LV.3
8
2016-03-17 14:20

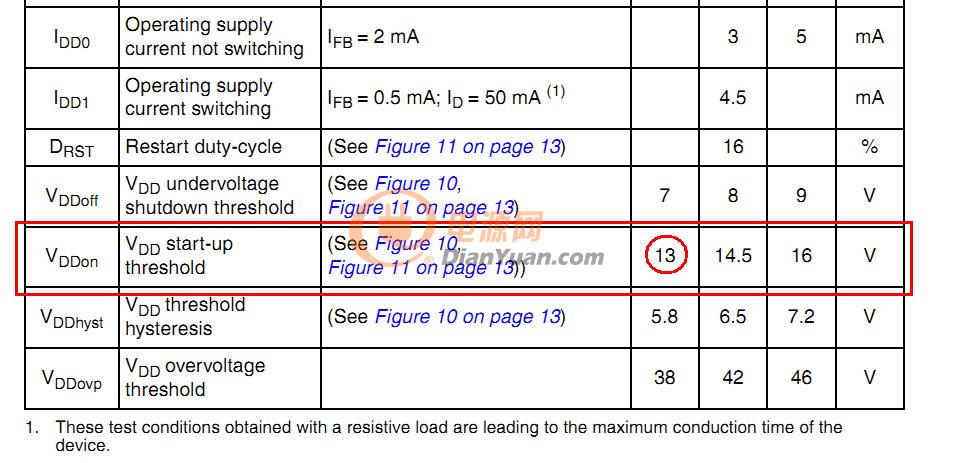

問題已解決。此問題是VIPer12A的最小VDDon電壓是13V有關，原圖中的D3是12V把VDD電壓鉗位在12V了，所有芯片就無法啟動自然就輸出不正常了。

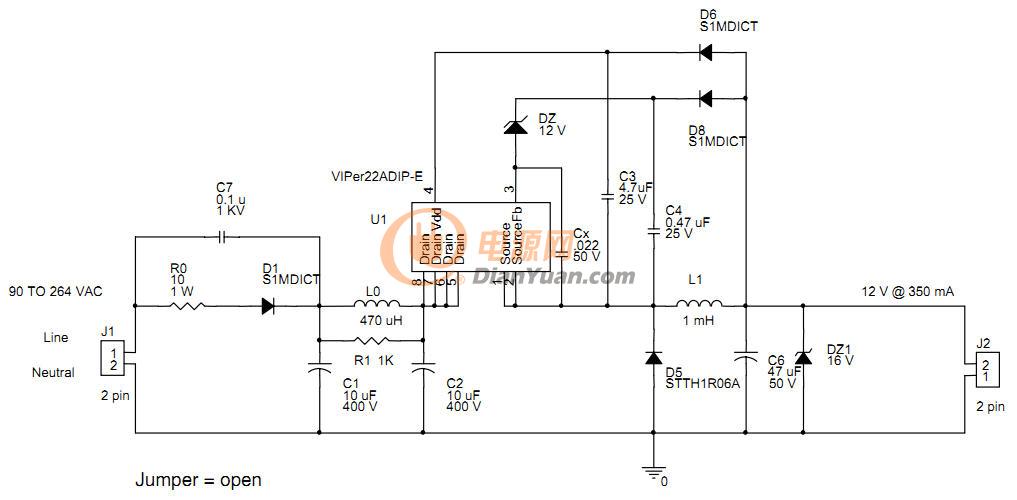

只有采用ST推薦的AN2544文檔中的電路才解決了原來的VDD鉗位問題。電路如下：



0
回復
szby188
LV.3
9
2016-03-17 14:23
@brsys
點了1個半小時后，到現在為14.9V了。 我使用二個15V穩壓管。 這個電路沒有專利的吧？ 我要使用了。
你的D3用的是15V穩壓管，當然有輸出可以帶載啦。
0
回復
ZOURI
LV.2
10
2016-04-27 14:33

這個能做5V的么？

0
回復
zhou_1
LV.1
11
2016-04-27 16:12
@brsys
這個電路不錯啊。在上面電路基礎上多接一個3.3V輸出的芯片。不錯不錯。負載接了個100歐，降到14.7V。
用了這個原理圖接的  輸出也是不正常，你的是怎么樣的呢？
0
回復
szby188
LV.3
12
2016-04-28 11:54
@ZOURI
這個能做5V的么？

可以的呀，改穩壓管的電壓值就行。



0
回復
ZOURI
LV.2
13
2016-04-29 08:35
@szby188
可以的呀，改穩壓管的電壓值就行。

DZ改成5V？

0
回復
sharefly
LV.1
14
2017-08-29 14:44
@szby188
你的D3用的是15V穩壓管，當然有輸出可以帶載啦。[圖片]
我也試了，改成16V穩壓管了，還是一個樣子
0
回復
2018-05-12 14:58
我用VIPER12A做一個15V/5W的BUCK，為什么功率上不去呢？請指教。。。。FB電壓比較低，不到0.2V
0
回復
ddcfd1
LV.1
16
2019-03-26 11:07
這個電路干擾很大怎么回事？萬用表都干擾的不能用了。
0
回復
Cheas_Tong
LV.2
17
2021-03-02 21:04
@szby188
問題已解決。此問題是VIPer12A的最小VDDon電壓是13V有關，原圖中的D3是12V把VDD電壓鉗位在12V了，所有芯片就無法啟動自然就輸出不正常了。[圖片]只有采用ST推薦的AN2544文檔中的電路才解決了原來的VDD鉗位問題。電路如下：[圖片]
AN2544應用文檔上傳一下呢
