最喜歡SW2602設計的MOS管LED驅動

我了解用過的芯派產品中,用來做LED恒流驅動器的產品中,我最喜歡的是SW2602,之所以喜歡它,是因為它內置了內置高壓MOSFET,使得設計變得簡單可靠,而且其恒壓調節5%,恒流調節5%,滿足了一般LED驅動的需求,另外增加了原邊控制模式,5μA啟動電流。價格上比同系列的SW2802更具有優勢,所以我在設計LED驅動時候我優先考慮使用它。

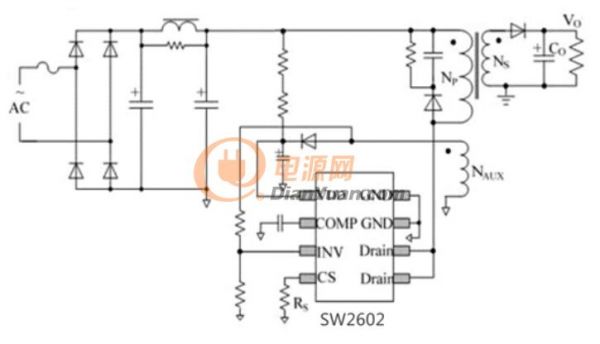

p1

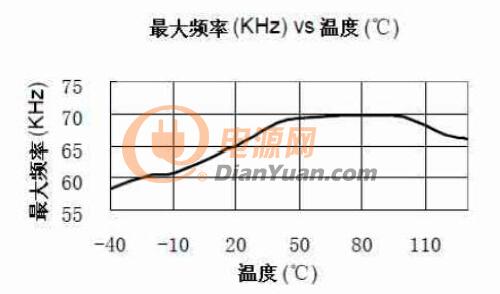

p2

全部回復(11)
正序查看
倒序查看
2016-03-03 20:32
如果INV端電壓高于所設置的電壓閾值,電流紋波消除功能將停止工作
0
回復
2016-03-04 10:27
2602內建防過載、飽和電路,能及時防范過載、開關變壓器飽和、輸出短路等故障,保護措施蠻齊全的
0
回復
etyfg1122
LV.4
4
2016-03-04 21:01
@yogong2000
2602內建防過載、飽和電路,能及時防范過載、開關變壓器飽和、輸出短路等故障,保護措施蠻齊全的

8pin的管腳設計,簡單易用,這個設計是長條形的日光燈替代品么

0
回復
opingss88
LV.10
5
2016-03-05 10:41
@etyfg1122
8pin的管腳設計,簡單易用,這個設計是長條形的日光燈替代品么[圖片]
恩,你說的沒錯,設計的效果很不錯,比原來用的功耗小很多,它的工作電流為2.5mA,低電流控制模式到達很好的性能
0
回復
opingss88
LV.10
6
2016-03-05 10:47

SW2602采用了PWM控制調光,通過以數字方式控制模擬電路,可以大幅度降低系統的成本和功耗。

0
回復
2016-03-05 17:50
@etyfg1122
8pin的管腳設計,簡單易用,這個設計是長條形的日光燈替代品么[圖片]
哈哈,一看就是啊,典型的長條形led驅動電源,用來設計替代老式光源
0
回復
etyfg1122
LV.4
8
2016-03-05 20:10
@opingss88
[圖片]SW2602采用了PWM控制調光,通過以數字方式控制模擬電路,可以大幅度降低系統的成本和功耗。
這個芯片恒壓調節和恒流調節都是5%,精度不是特別的好,不過采用了原邊采樣和調節,無需光耦和TL431
0
回復
etyfg1122
LV.4
9
2016-03-05 20:14
@opingss88
恩,你說的沒錯,設計的效果很不錯,比原來用的功耗小很多,它的工作電流為2.5mA,低電流控制模式到達很好的性能
正是由于SW2602設計的啟動電流很低,因此VDD可很快的超過UVLO門限電平,從而可用大阻值啟動的電阻,將工作中的功耗降到最小。
0
回復
spowergg
LV.10
10
2016-05-15 21:41
@etyfg1122
這個芯片恒壓調節和恒流調節都是5%,精度不是特別的好,不過采用了原邊采樣和調節,無需光耦和TL431
恒流調節都是5%不算好,精度多少才算好呢?
0
回復
truim333
LV.9
11
2016-06-03 23:14
@opingss88
恩,你說的沒錯,設計的效果很不錯,比原來用的功耗小很多,它的工作電流為2.5mA,低電流控制模式到達很好的性能
續流二極管和電感器的選擇很重要,需要注意
0
回復
truim333
LV.9
12
2016-06-03 23:15
@jfgfryt3344
如果INV端電壓高于所設置的電壓閾值,電流紋波消除功能將停止工作
限流點及功率電感器是可用來設置導通模式的參數
0
