想起當年設計的TOP227Y，感慨萬分，它是TOPSwitch系列的產品，估計現在已經停產了，當時拿它做了一個單端反激式開關電源，雖然磕磕碰碰，毛病不少，但總算是實現了基本功能。TOP227Y是典型的三端集成器件，三個管腳分別為控制端C（control）、源極S（source）、漏極D(drain)，其內部功率MOSFET器件的耐壓值高達700V，可設計成150W以下儀器儀表的多路隔離式內置控制電源。

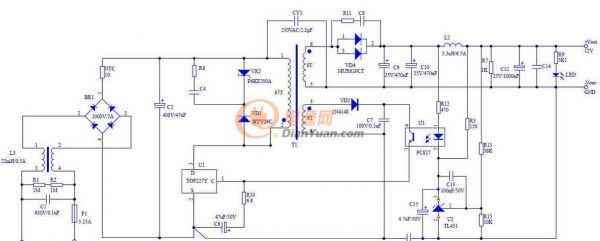

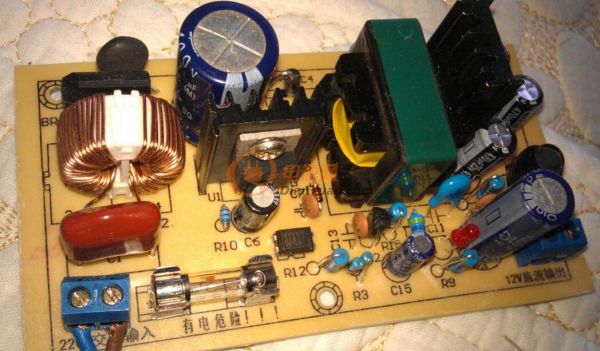

設計本身不算復雜，由于TOPSwitch芯片集成度高，設計工作主要是外圍電路的設計。外圍電路基本分為輸入整流濾波電路、鉗位保護電路、高頻變壓器、輸出整流濾波電路及反饋電路5部分。

電路中交流濾波線圈為10～33mH，采取雙線并繞。整流電路選擇整流橋，交流電源經過BR1和C2整流濾波后產生直流高壓，給高頻變壓器的初級繞組供電。高頻變壓器初級繞組NP的極性與次級繞組NS、反饋繞組NF的極性相反。在TOPSwitch導通時，次級整流管VD4截止，此時電能以磁能量形式存儲在初級繞組中；當TOPSwitch截止時，VD4導通，能量傳輸給次級。高頻變壓器在電路中兼有能量存儲、隔離輸出和電壓變換這三大功能。
