推挽電路兩個D級波形交叉出很多雜波是怎么回事?

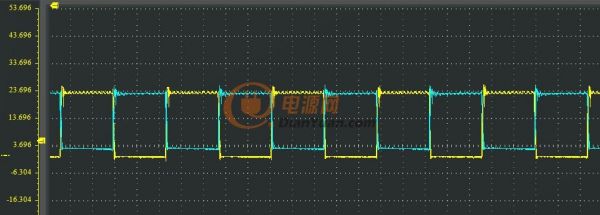

用的SG3525驅動,場管用的是RU190N08Q,下圖是兩個D級波形:

3

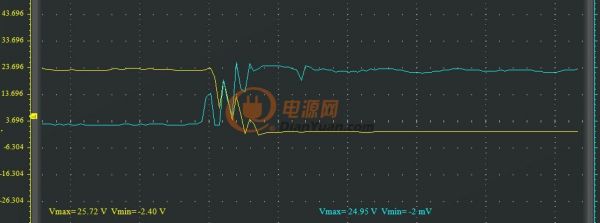

交叉處的波形:

4

交叉出好像產生了振蕩,是什么原因呢?

全部回復(2)
正序查看
倒序查看
ixac
LV.2
2
2016-02-02 21:12
找到原因了,導線過長引起的。PCB是雙面板,變壓器焊上去不好取,所以我就用20多厘米的導線連的,現在變壓器直接焊到板子上交叉出基本沒有了振蕩
0
回復
hellopoor
LV.1
3
2016-03-23 17:33
@ixac
找到原因了,導線過長引起的。PCB是雙面板,變壓器焊上去不好取,所以我就用20多厘米的導線連的,現在變壓器直接焊到板子上交叉出基本沒有了振蕩
寄生電感
0
