示波表只有兩個輸入通道，只測了兩相SPWM輸出，相位差約為120度。

一共有六路SPWM輸出，帶死區保護，方便驅動三相逆變橋。

STC官方給的輸出兩路SPWM相關資料：

STC15W4K32S4-PWM-2014-8-11.pdf

用STC15W4KxxS4輸出兩路互補SPWM-V1.rar（源文件）

用STC15W4KxxS4輸出兩路互補SPWM-V1.pdf

正弦表計算.xls

先上圖，增加一下感性認識

發一下雙極性SPWM波沒有濾波的波形（單片機直接輸出的波形），單獨來看，六路都一樣，只是相位不同。（只有兩路比較才涉及的相位）

脈沖波形是按等效正弦波的規律，脈寬在不斷變化的。

SPWM_.rar

官方例程效果圖（可直接做單相SPWM逆變器），兩路SPWM輸出相位差180度，可驅動單相全橋逆變后級。

單路SPWM波形

找個小功率變頻器，直接利用原來的三相逆變橋，散熱器，外殼...

能調頻率嗎？

頻率電壓都能調。

應用在變頻器上，基頻（50Hz）以下，頻率變化的時候，輸出電壓也要跟著變化，電機的勵磁磁通要保持恒定。

要保持一定的U/F比，所以變頻器也叫VVVF逆變器，即變頻變壓

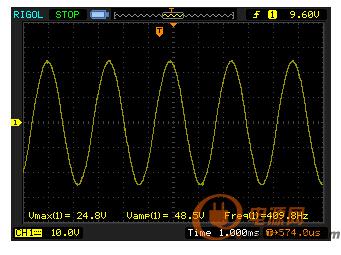

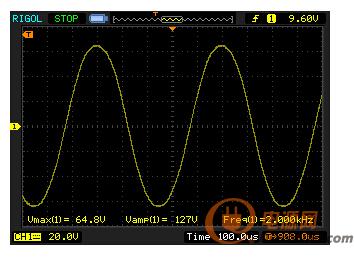

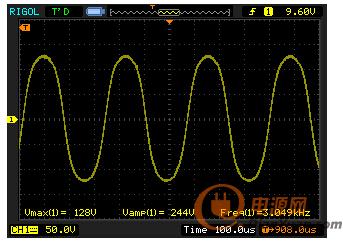

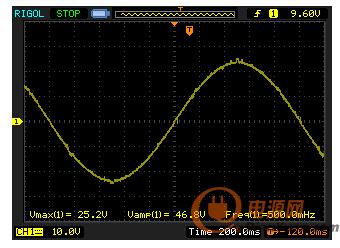

變壓，變頻效果:

測試電路

老兄的SPWM也可以調頻嗎？這個要非常高的技術哦，反正我是搞不定，變頻都是SVPWM

頻率可以調節，只是SPWM，不是SVPWM矢量控制，SVPWM要經過大量運算。

變頻器普通應用中，風機，水泵大多數都是V/F控制。

這么強的芯片

請問這個的周期怎么改，還有excel中的公式：[Vm*sin(k*pi/100)+Vm]+bias.....是怎么來的，感覺沒有周期那些，謝謝樓主了

請問相位怎么調節

那這個可以調節輸出線電壓有效值達到25V嗎

有代碼嗎
