1.方案名稱：BP2327A

2.方案品牌：上海晶豐明源

3.方案簡介：

BP2327A 是一款帶有源功率因數校正的高精度降壓型LED 恒流控制芯片，適用于85Vac-265Vac 全范圍輸入電壓的非隔離降壓式LED 恒流電源。BP2327A集成有源功率因數校正電路，可以實現很高的功率因數和很低的總諧波失真。由于工作在電感電流臨界連續模式，功率MOS 管處于零電流開通狀態，開關損耗得以減小，同時電感的利用率也較高。BP2327A 內部集成600V 功率MOSFET,只需要很少的外圍器件，即可實現優異的恒流特性.BP2327A 采用專利的浮地構架，對電感電流進行全周期采樣，可實現高精度輸出恒流控制，并達到優異的線電壓調整率和負載調整率。BP2327A 具有多重保護功能以加強系統可靠性，包括LED 開路保護、LED 短路保護、芯片供電欠壓保護、電流采樣電阻開路保護和逐周期限流等。所有的保護狀態都具有自動重啟功能。另外，BP2327A具有過熱調節功能，在驅動電源過熱時減小輸出電流，以提高系統的可靠性。

4.方案規格：

SOP8

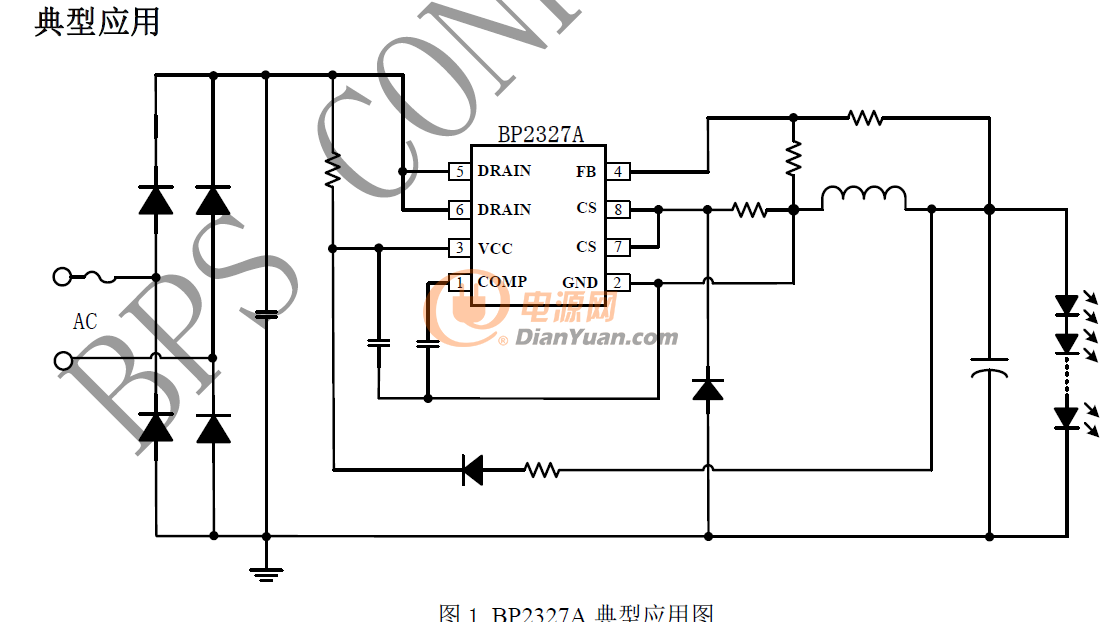

5.方案原理圖：

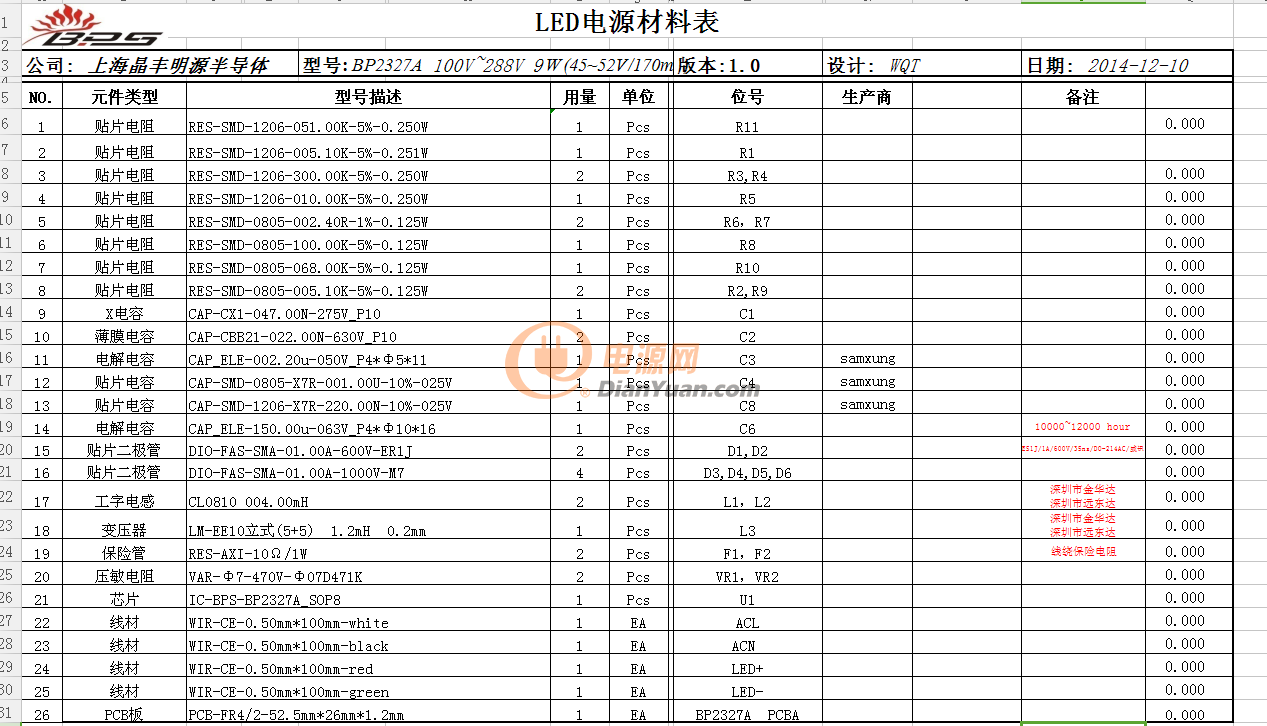

6.方案BOM：



7.方案詳情咨詢：

我是弘雷電子李工，晶豐一級代理，歡迎咨詢18279005901  QQ：2355657199
