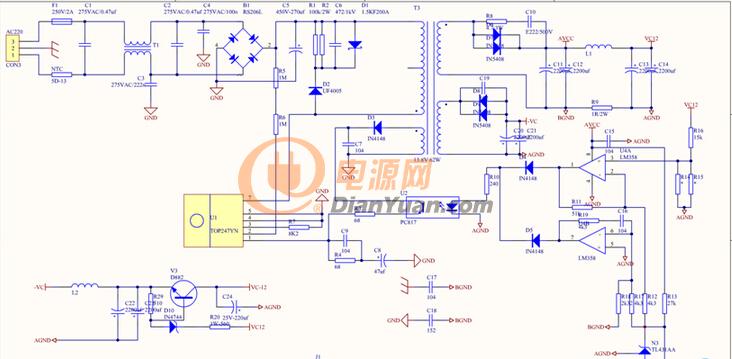

我了解的PI產品中我認為最好的產品是TOP247，它的快速啟動性能很是吸引我,我簡單跟大家說一下我用這個產品做了由TOP247YN構成的三路隔離輸出+ 15V、+15V和+5V開關電源電路如圖所示。其輸入電壓變化范圍為20-30V DC和85-265V AC。
由TOP247YN構成的三路隔離輸出+ 15V、+15V和+5V開關電源電路如圖所示。其輸入電壓變化范圍為20-30V DC和85-265V AC。
由TOP247YN構成的三路隔離輸出+ 15V、+15V和+5V開關電源電路如圖所示。其輸入電壓變化范圍為20-30V DC和85-265V AC。
整流橋型號為RS205，參數為反向耐壓600V，最大可通過電流2A。
初級保護電路由箝位電路（D5、D8）構成，能有效抑制因高頻變壓器存在漏感而產生的尖峰電壓，保護TOP247YN內部的功率開關管不受損壞。D8采用P6KE200A型瞬變電壓抑制二極管（TVS），其反向擊穿電壓UB=200V。V5選用的是UF4007型超快恢復二極管（SRD）。
C5為VCC端的旁路電容。
D6和C13組成反饋線圈輸出端的高頻整流濾波器。
次級高頻整流管采用大電流、低壓降的肖特基二極管，型號為21DQ10（3A/100V）。同時還使用了UF4007。后面還有濾波電路，輸出端接有假負載。
鐵氧體磁芯型號為EE25。為防止發生磁飽和現象，需要加入一定的氣隙。
二．可以改進的方面
以上是直接測繪的變送器開關電源部分電路得到的電路圖。經過分析，還有可以改進的地方，主要有以下兩個方面。
1. 還可以在變壓器的初級加上RC吸收電路，即在D8上并聯R=68kΩ/2W，C=4.7nF/1000V。
2. 輸出濾波部分，濾波電容值較小、沒有接電感，這樣會導致輸出電壓波動較大，而且在輸出端接有保險管，不知是何用意。
三．核心部分的分析計算
另外，還有兩個需要注意的方面，需要進行更加詳細的分析和計算，才能對電路的工作原理有更加深入的認識。
