方案名稱：

         鉦銘科電子3段調光調色(亮度/色溫)LED恒流驅動芯片SM2213方案，免費拿樣！?。?span>

品牌名稱：

         深圳市鉦銘科電子有限公司

方案特點：

      SM2213分為SM2213EA和SM2213EB兩種版本。

      SM2213EA/EB是一款可3段調節亮度/色溫的LED恒流驅動芯片。適用于200Vac~240Vac 或 90Vac~130Vac輸入電壓，恒流 精度小于±4%。       當SM2213EA/EB在3段調節亮度應用中，可根據開關關閉電源開關，依次改變輸出電流的大小，從而改變LED燈的亮度，調節比例可以通過外接REXT電阻進行調整。

     當SM2213EA/EB在3段調節色溫應用中，可根據開啟關閉電源開關，依次改變兩路輸出端口開關狀態，實現兩路不同顏色LED燈的交替亮滅以實現調節色溫的目的，調節外接REXT電阻可對輸出功率進行調節。



 SM2213EA/EB特點：

    1.輸入電壓220Vac 、110Vac

     2.恒流精度小于 ±4%

     3.內置過溫補償

     4.可實現3段調節亮度，調節比例可外部設置

     5.可實現3段調節色溫，輸出功率可外部設置

     6.0.5 秒內可實現開關切換

     7.調光比例100%--50%--X%或X%--50%--100%

     8.有電解應用，無頻閃

     9.封裝形式：ESOP8

SM2213EA和SM2213EB都是3段調光或調色驅動芯片。簡單來說，二者區別在于：SM2213EA是沒有電解的，SM2213EB是有電解的。

規格：ESOP8



應用范圍：

     1.LED恒流驅動

     2.T5/T8系列LED日光燈管

     3.LED球泡燈

     4.LED吸頂燈

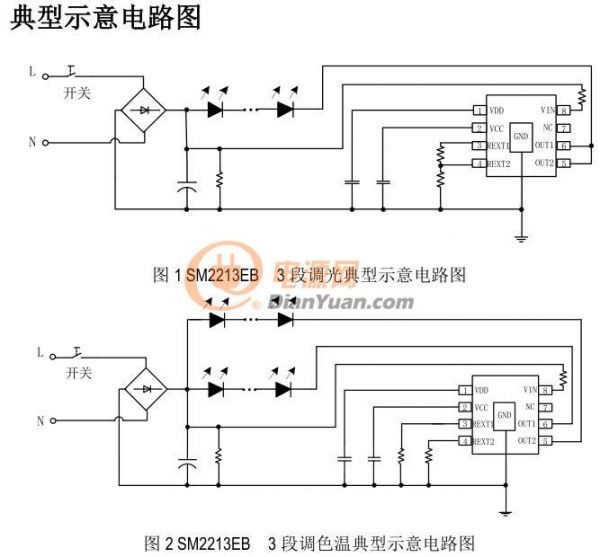

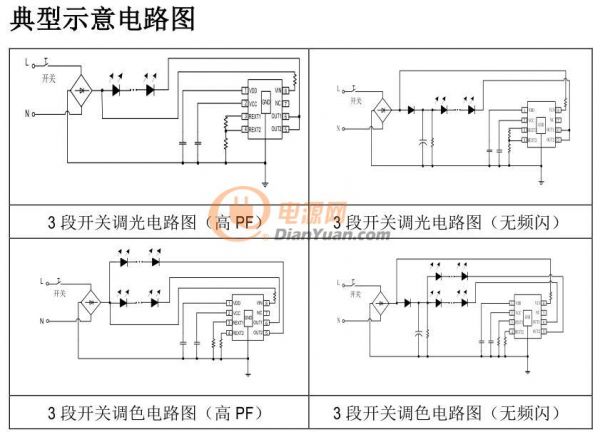

電路圖：





物料清單：

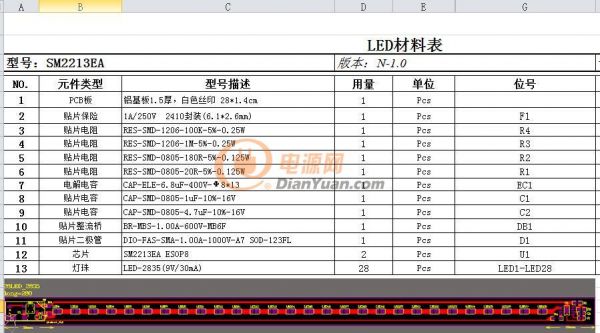

 SM2213EA調光調色7W方案BOM清單：

 SM2213EA調光調色14W方案BOM清單：
