210W做傳導不過，求助

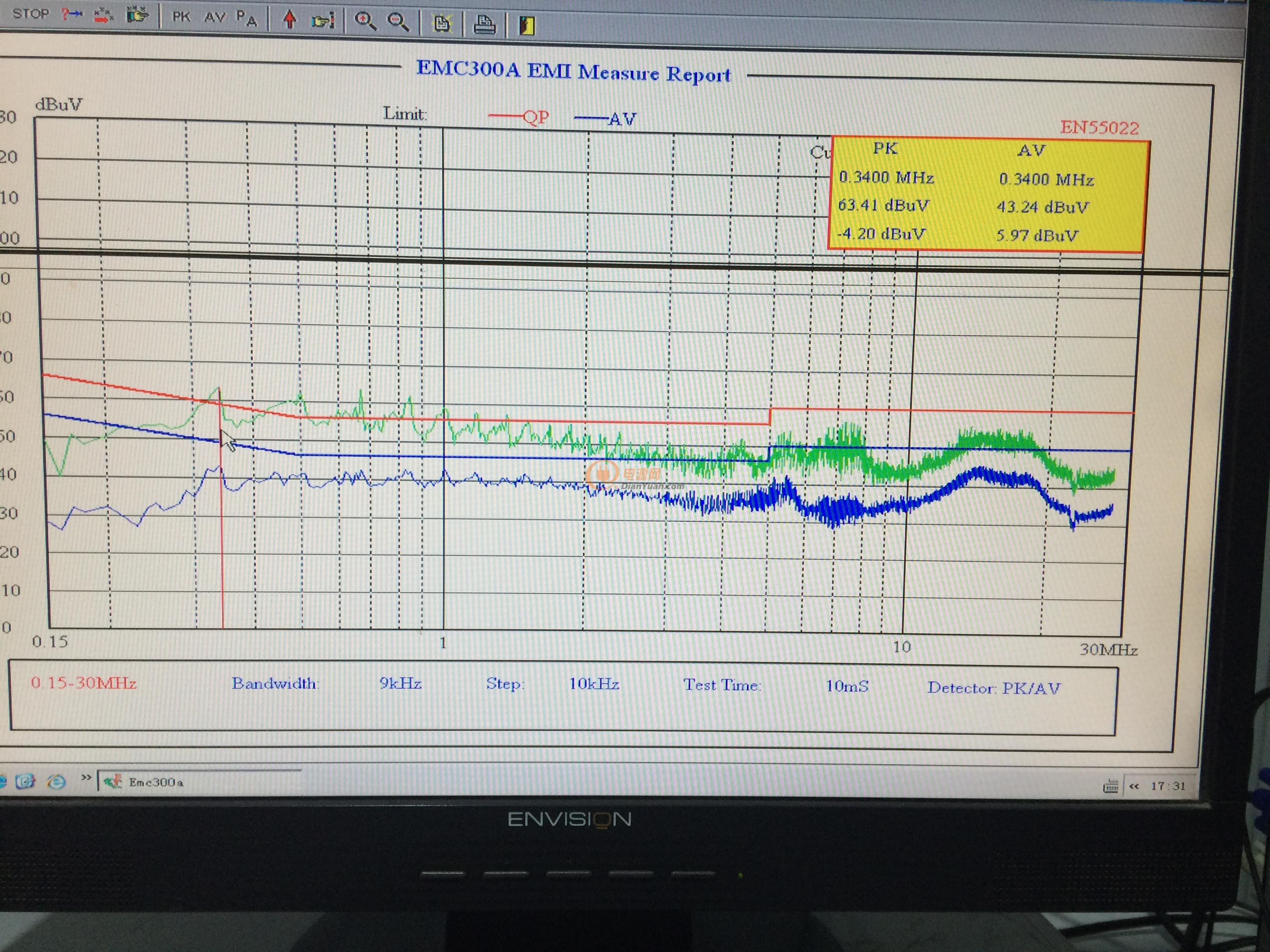

輸出42V5A，帶前級PFC，做傳導結果如下圖，求大神指導一下怎么整改。

IMG_1619

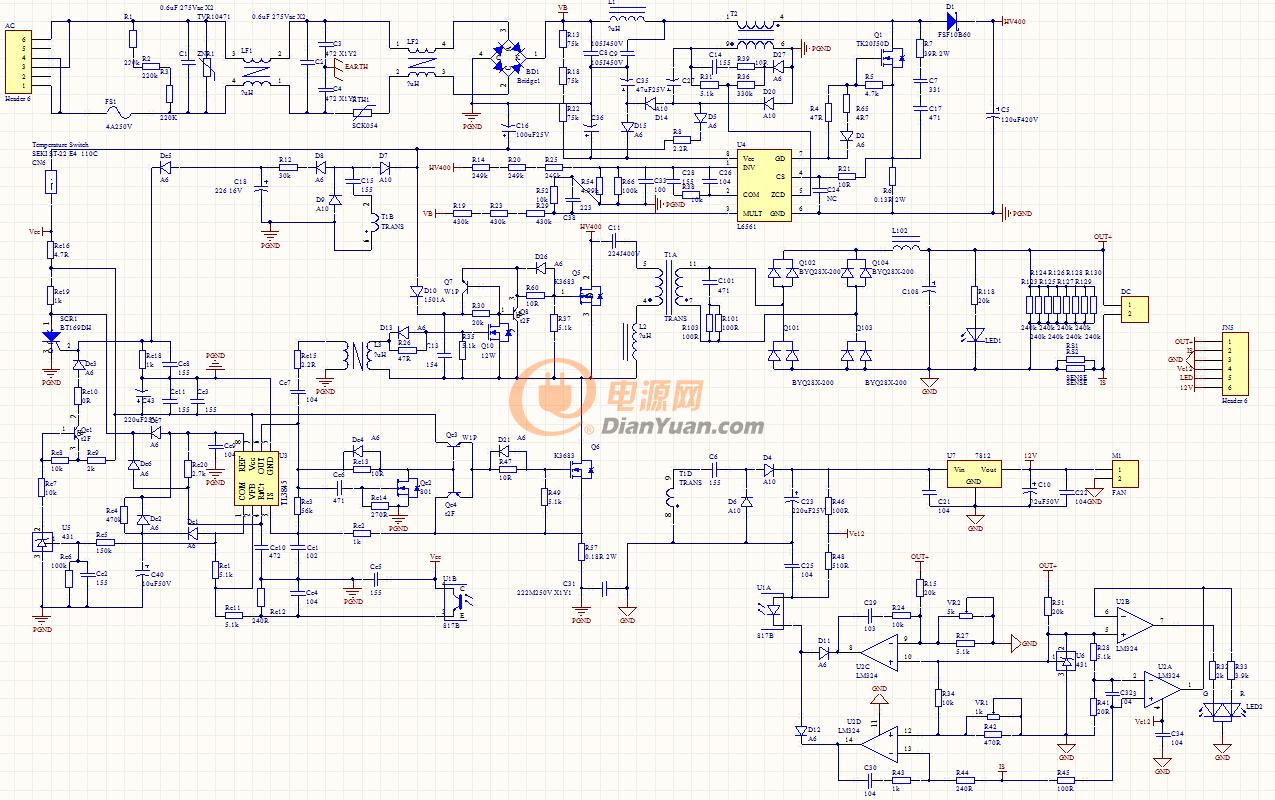

原理圖如下

sch

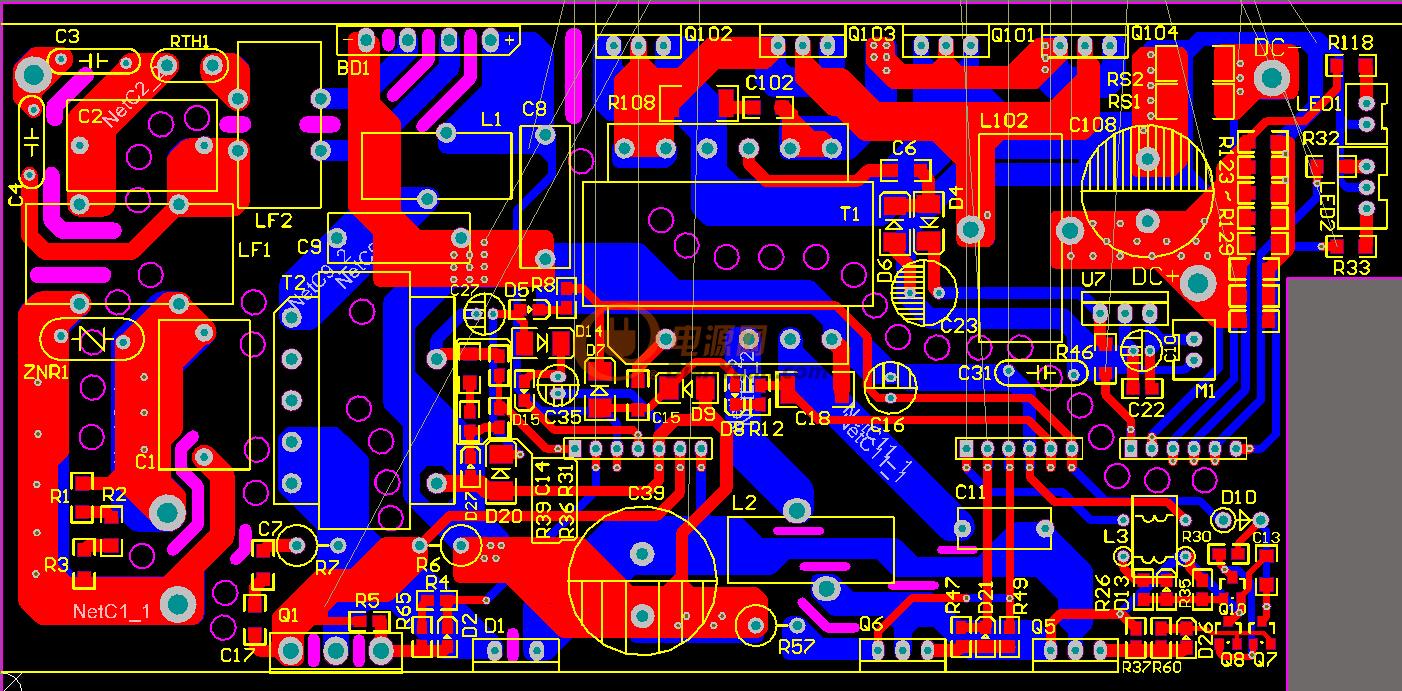

PCB如下

PCB





全部回復(12)
正序查看
倒序查看
2016-01-07 10:14
已經被添加到社區經典圖庫嘍
http://m.daogou-taobao.cn/bbs/classic/
0
回復
zvszcs
LV.12
3
2016-01-07 12:55
看到C1就蛋疼
0
回復
2016-01-07 13:57
@zvszcs
看到C1就蛋疼
C1后來把位置改過了，靠近共模電感并排著放。
0
回復
2016-01-07 16:07
變壓器太多的緣故吧
0
回復
dengyuan
LV.8
6
2016-01-07 17:13
@zhiyiyunmeng
變壓器太多的緣故吧
查PFC電路部分。不對稱半橋應該問題不大。只不過你這個不對稱半橋太復雜了，ST有個專門的不對稱半橋IC.
0
回復
andy6
LV.6
7
2016-01-07 18:58
@dengyuan
查PFC電路部分。不對稱半橋應該問題不大。只不過你這個不對稱半橋太復雜了，ST有個專門的不對稱半橋IC.

1.共模電感加大

2.變壓器初次間加銅箔

0
回復
2016-01-07 18:59
@dengyuan
查PFC電路部分。不對稱半橋應該問題不大。只不過你這個不對稱半橋太復雜了，ST有個專門的不對稱半橋IC.
應該就是PFC的問題，只是還沒有找到能解決的辦法。
0
回復
2016-01-07 19:02
@andy6
1.共模電感加大2.變壓器初次間加銅箔
試過加大共模電感，沒什么用。倒是在N線和L線的輸入座上各加一個Y電容到地后有點用。但Y電容也不能無限加呀，漏電流太大也不行呀
0
回復
ruohan
LV.9
10
2016-01-08 13:25
@那個誰200
應該就是PFC的問題，只是還沒有找到能解決的辦法。

效率有多少啊，，

前面也就是X電容，，加大點，，

0
回復
2016-01-08 15:35
@ruohan
效率有多少啊，，前面也就是X電容，，加大點，，
整機效率86左右，試過在輸入座多并上一個0.1uF的X電容，只對0.3M之前有效。后面的基本沒變化。
0
回復
preeminence
LV.4
12
2016-01-22 09:58

最大的問題是PCB Layout，PFC的MOS離AC輸入端子那么近，干擾雜訊直接從輸入端輻射出去了。要解這個問題，需要更改AC端子的位置或?qū)FC MOS往板的右邊移，否則會很難解。加大共模電感什么的都是治標不治本的對策，作用不大。

2
回復
2016-01-25 19:07
@preeminence
最大的問題是PCBLayout，PFC的MOS離AC輸入端子那么近，干擾雜訊直接從輸入端輻射出去了。要解這個問題，需要更改AC端子的位置或?qū)FCMOS往板的右邊移，否則會很難解。加大共模電感什么的都是治標不治本的對策，作用不大。
嗯，在重新布板。
0
