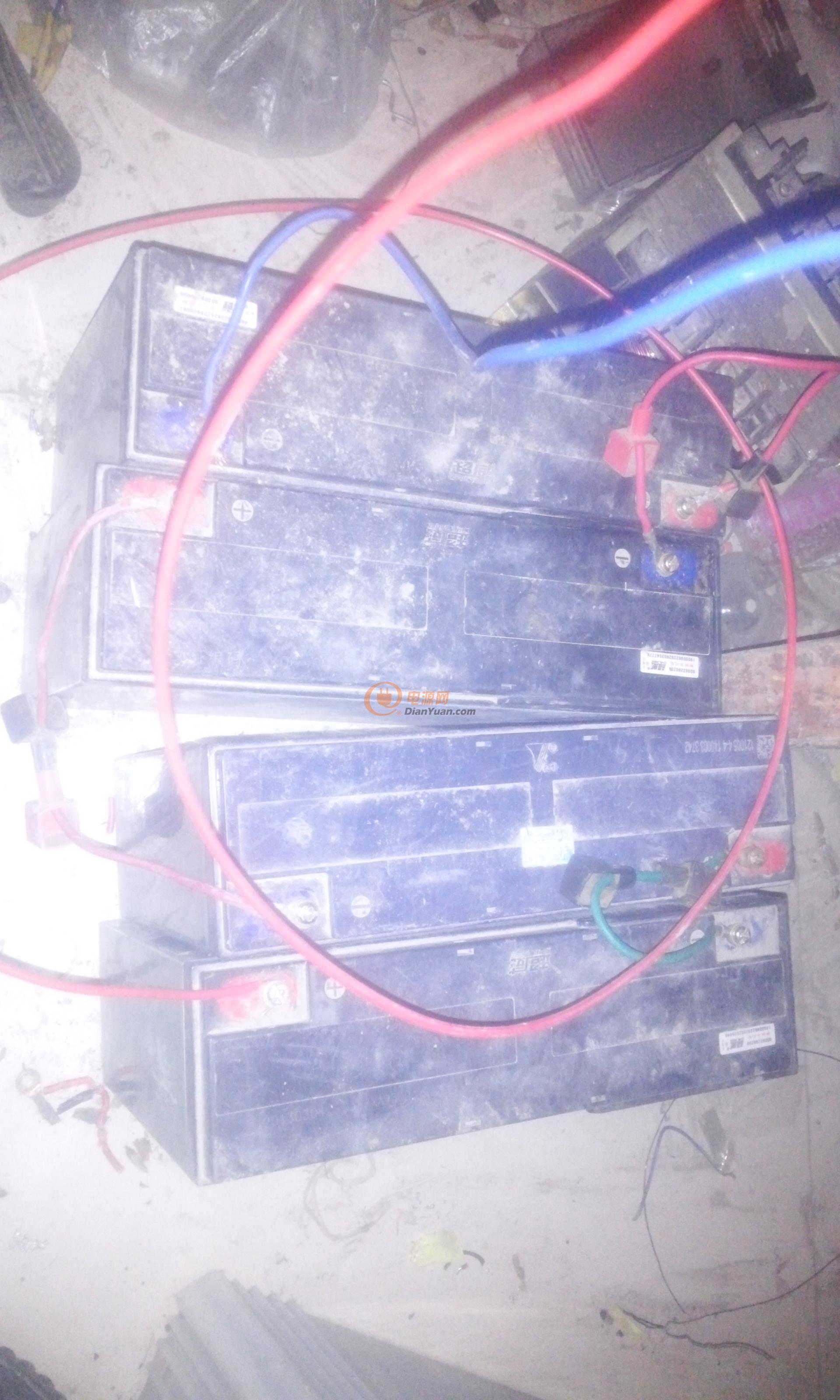

最近考駕照科2掛了，要等半個月后才有預約，閑著無聊把做好的24V1000W的給拆了，24V的一般不太用我本來有一塊12V200AH的水電還有好多組的大大小小的電動車電池，電動車上退役的電池，有好多好的賣了可惜，就想著做個48V的把那些電池用起來！不多說先上圖30AH超威電池在電摩上還有35公里的續航里程

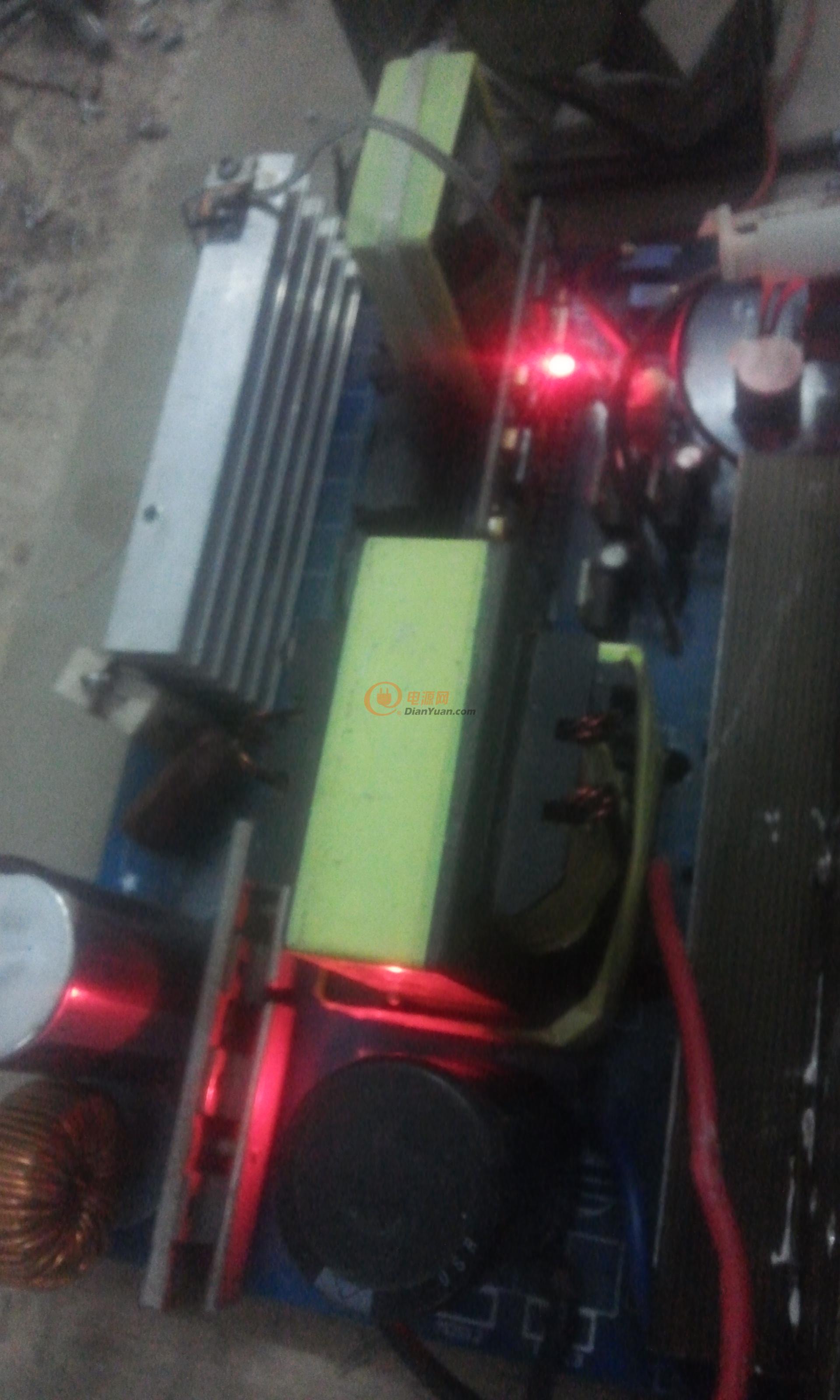

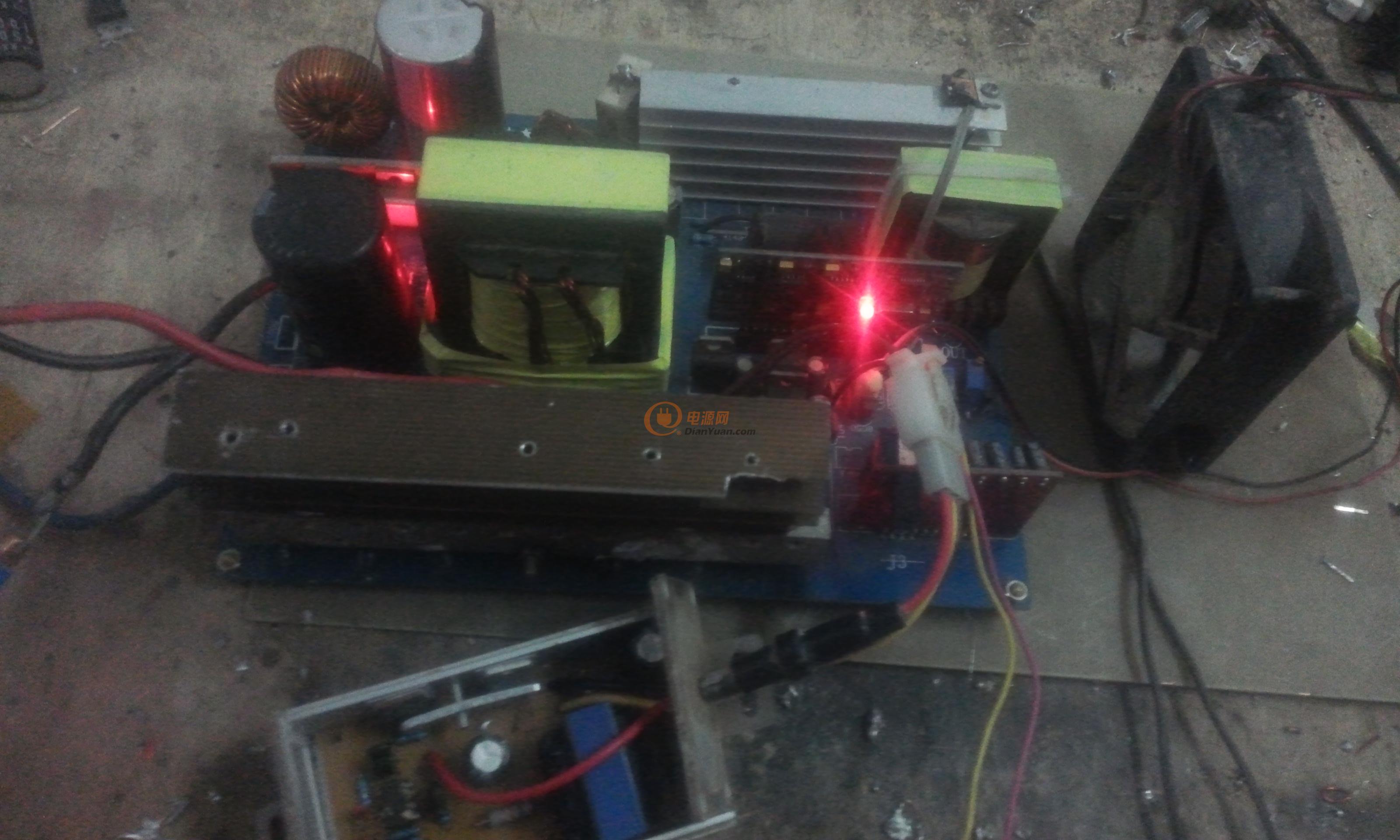

繼續上改好的48V逆變器裸體的

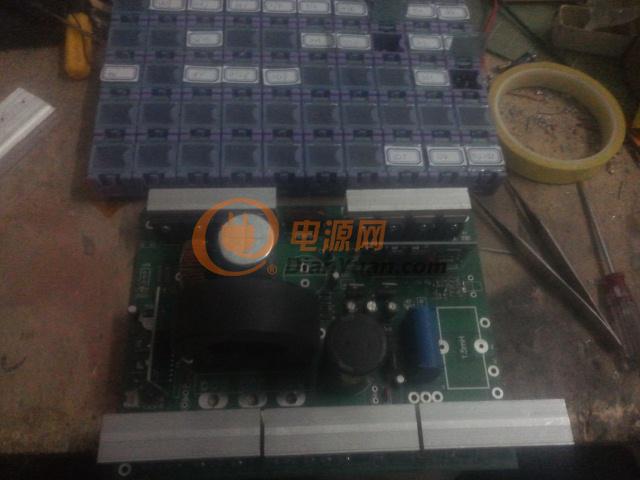

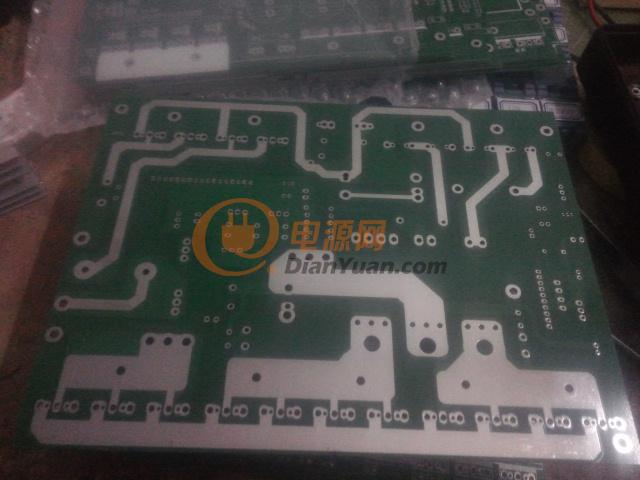

主板和驅動都是買成品的，自己也會畫板，但是搞個一兩套也沒必要自己打板，主要是省錢呵呵，48V推挽，ee55b,90n20 三對，ee55b初7t+7t,

次級55t都是用0.8的線自己繞的，初-次-初-次-初-輔，電感沒錢買鐵硅鋁的，就找了48v充電器上的變壓器拆了重繞的多少圈忘了反正是繞滿了，

本著能省就省的原則呵呵，雖然很想折騰可是還得看看錢包?。?

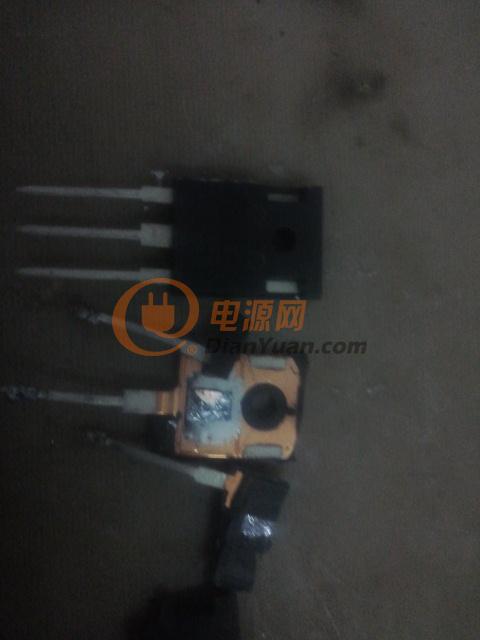

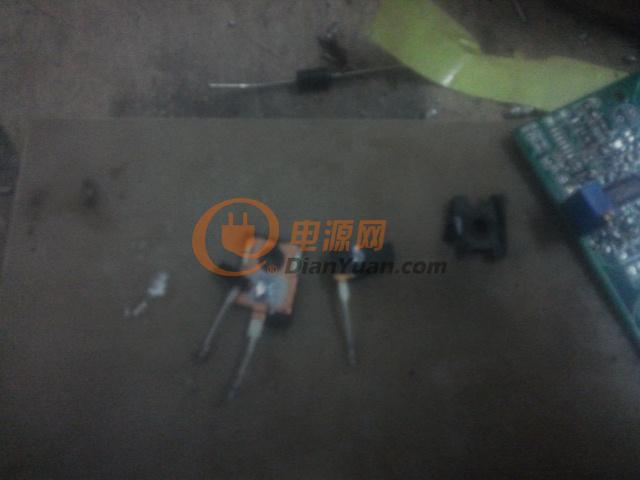

后級eg002，最簡單最快捷的辦法，H橋下了本，用的是FQA50N50，隨便短路不掛的以前用的什么28N50    20N60,  40N60,都經不起折騰啊，炸的一片一片的，看圖都 是牛牛啊

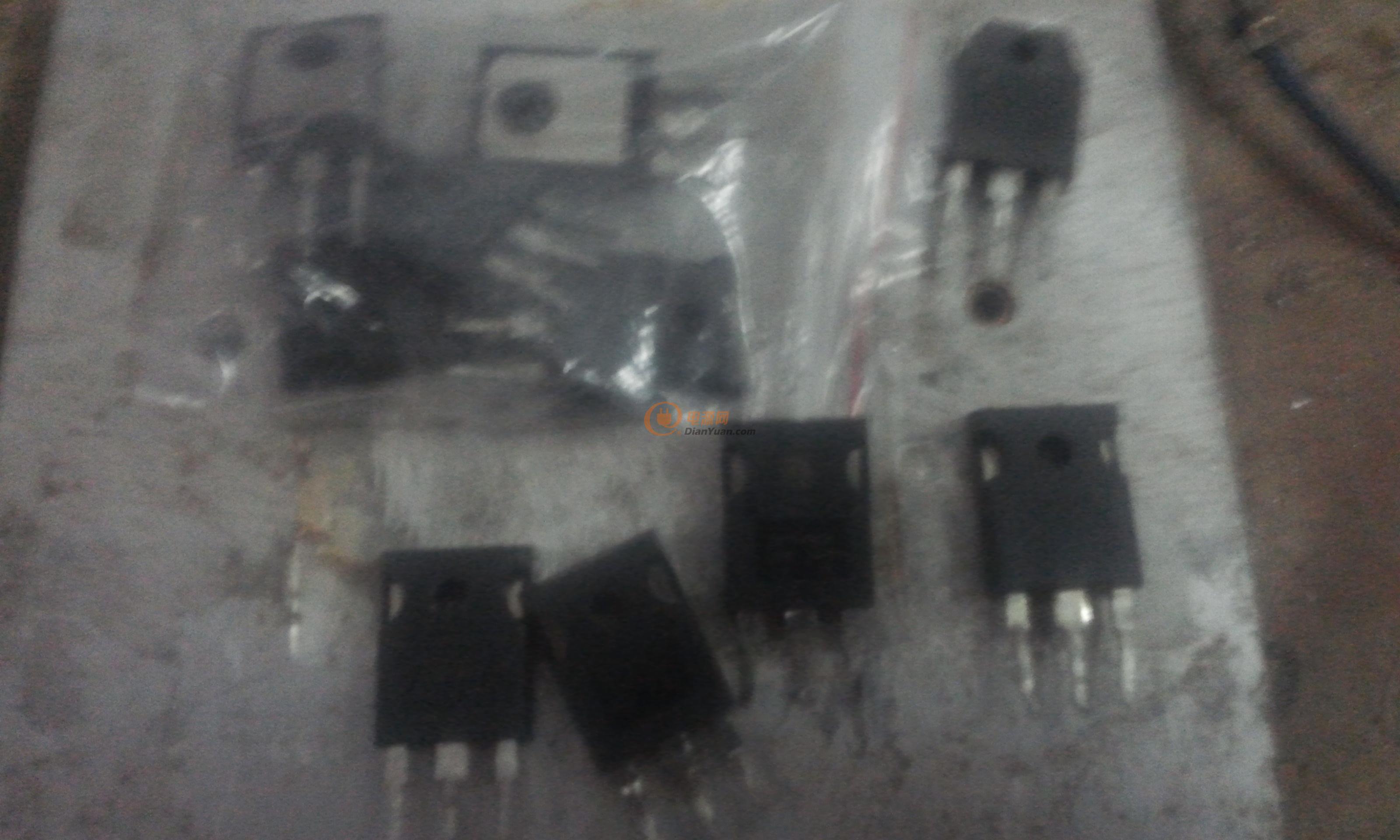

都是拆機的，所以功率要求在1800w以下了，為了安全沒辦法了，這只是隨便桌子上的幾個都是好的哦！那些摻不忍睹的就不亮了，可以論斤稱了！

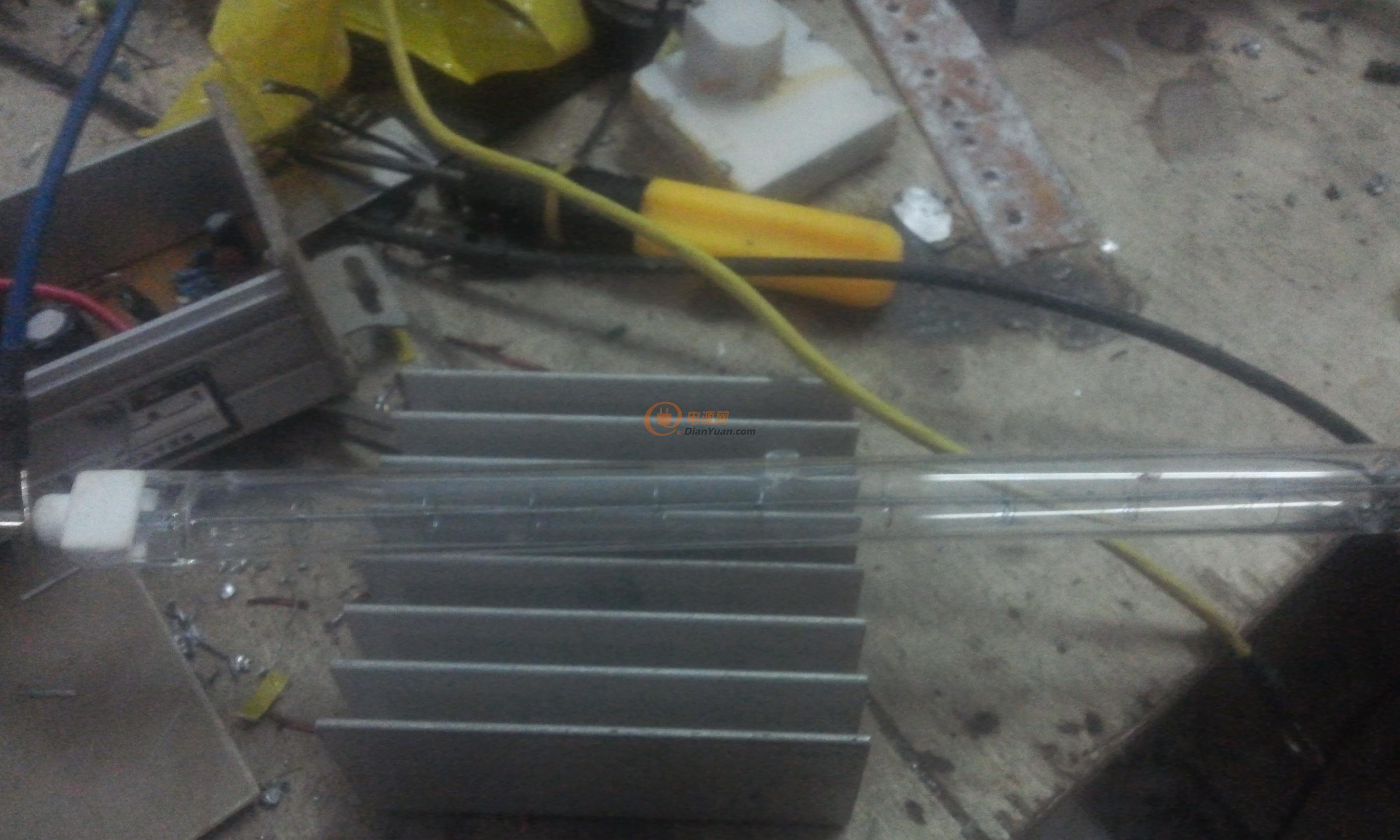

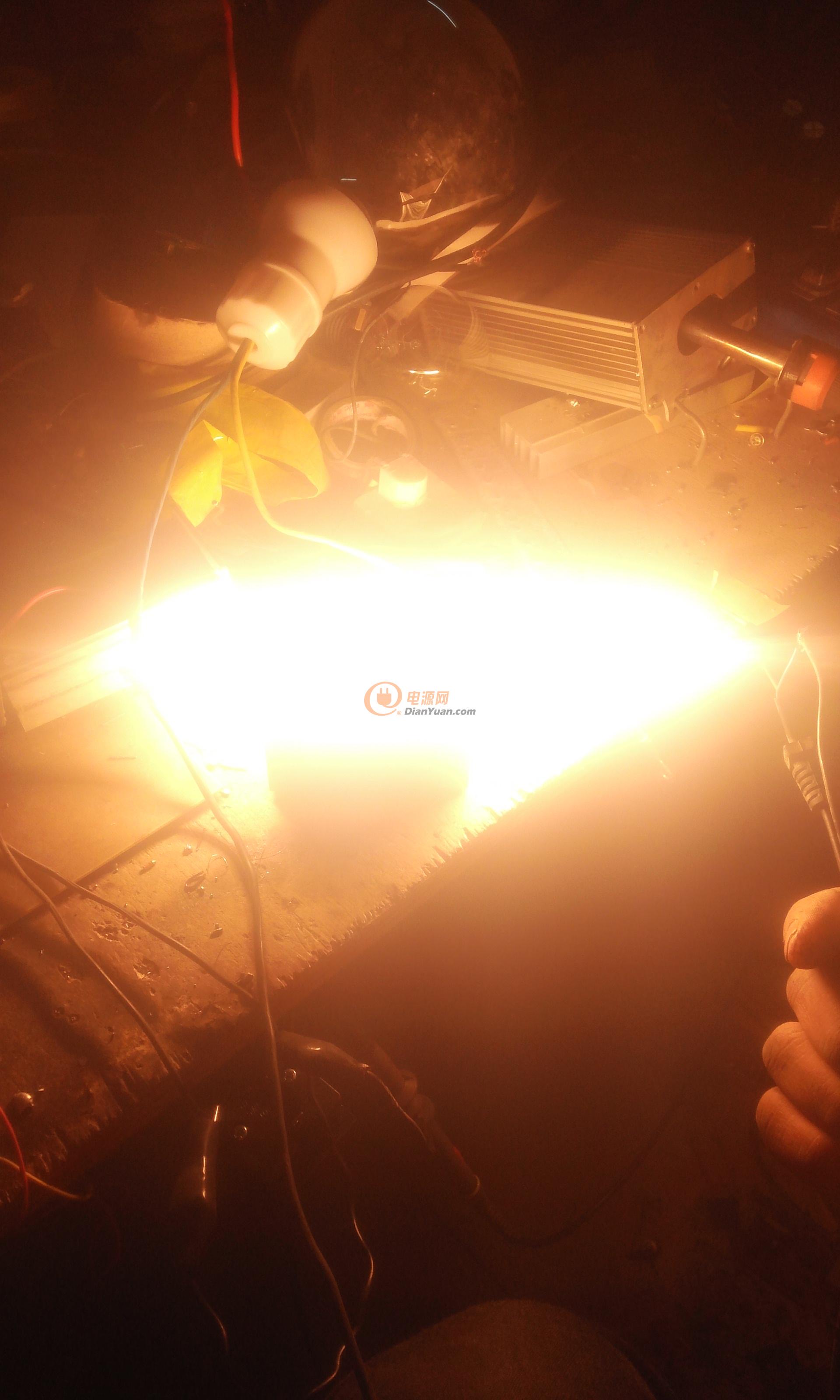

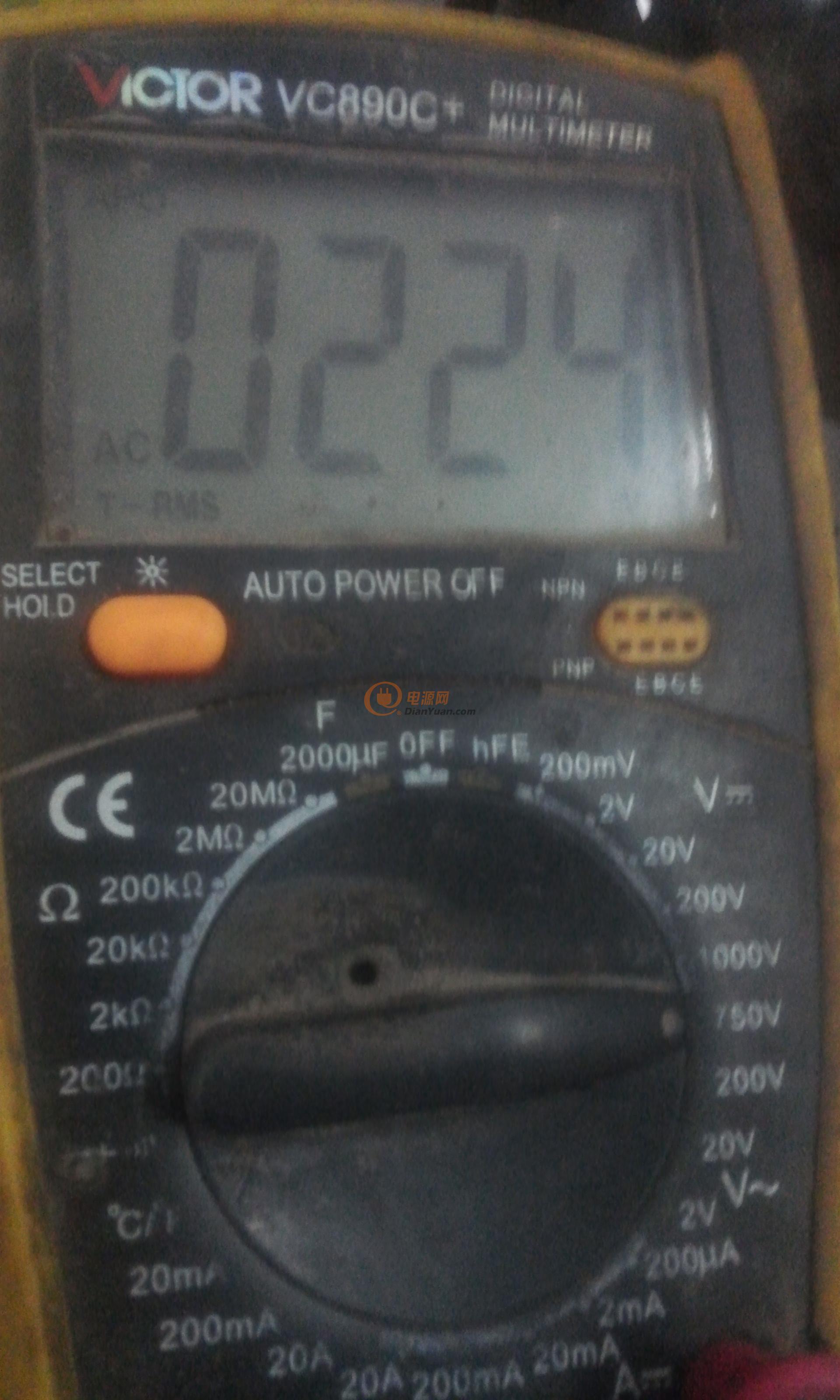

空載300ma,準閉環下120MA，AC224V    秒啟1000W燈管，

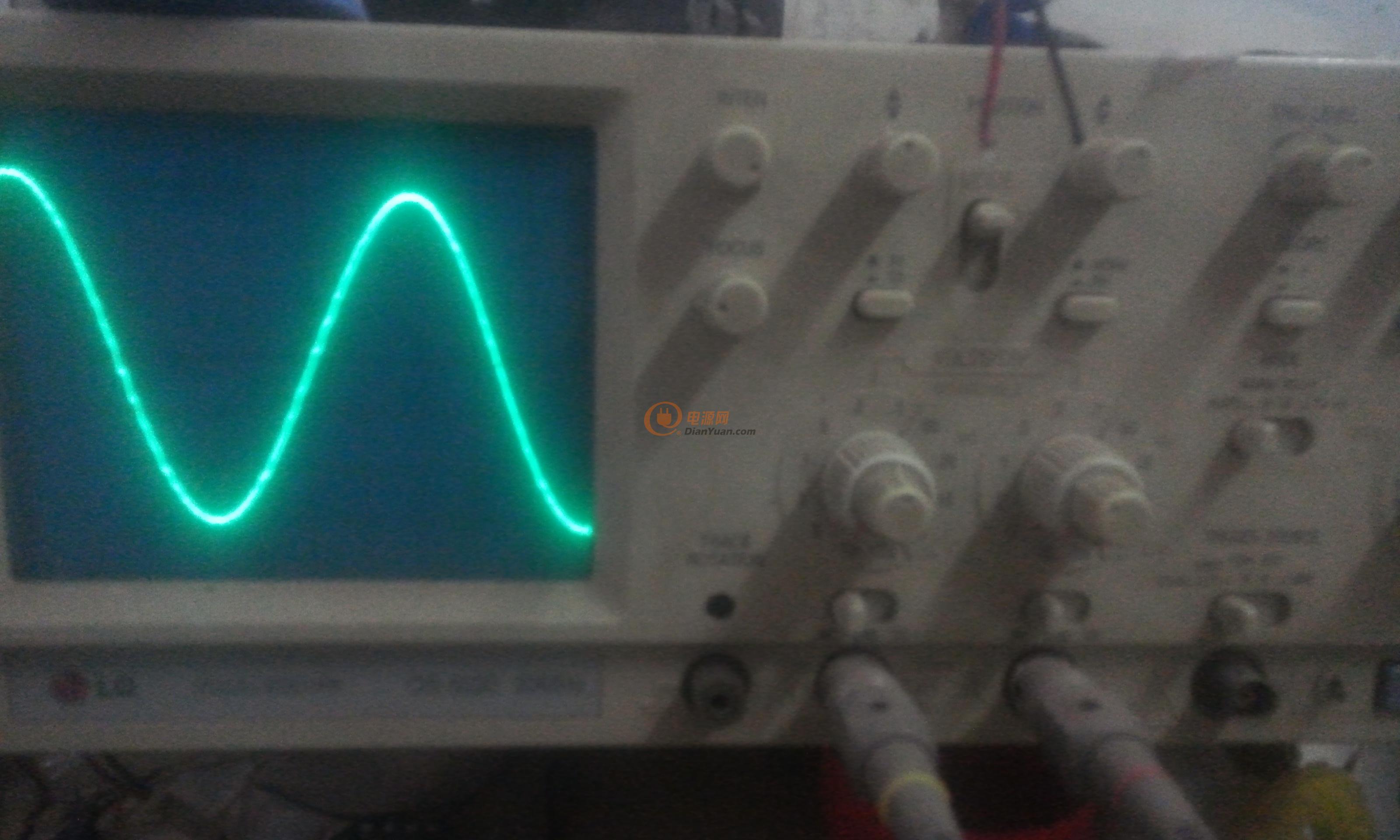

圖上的不好勿噴呵呵！

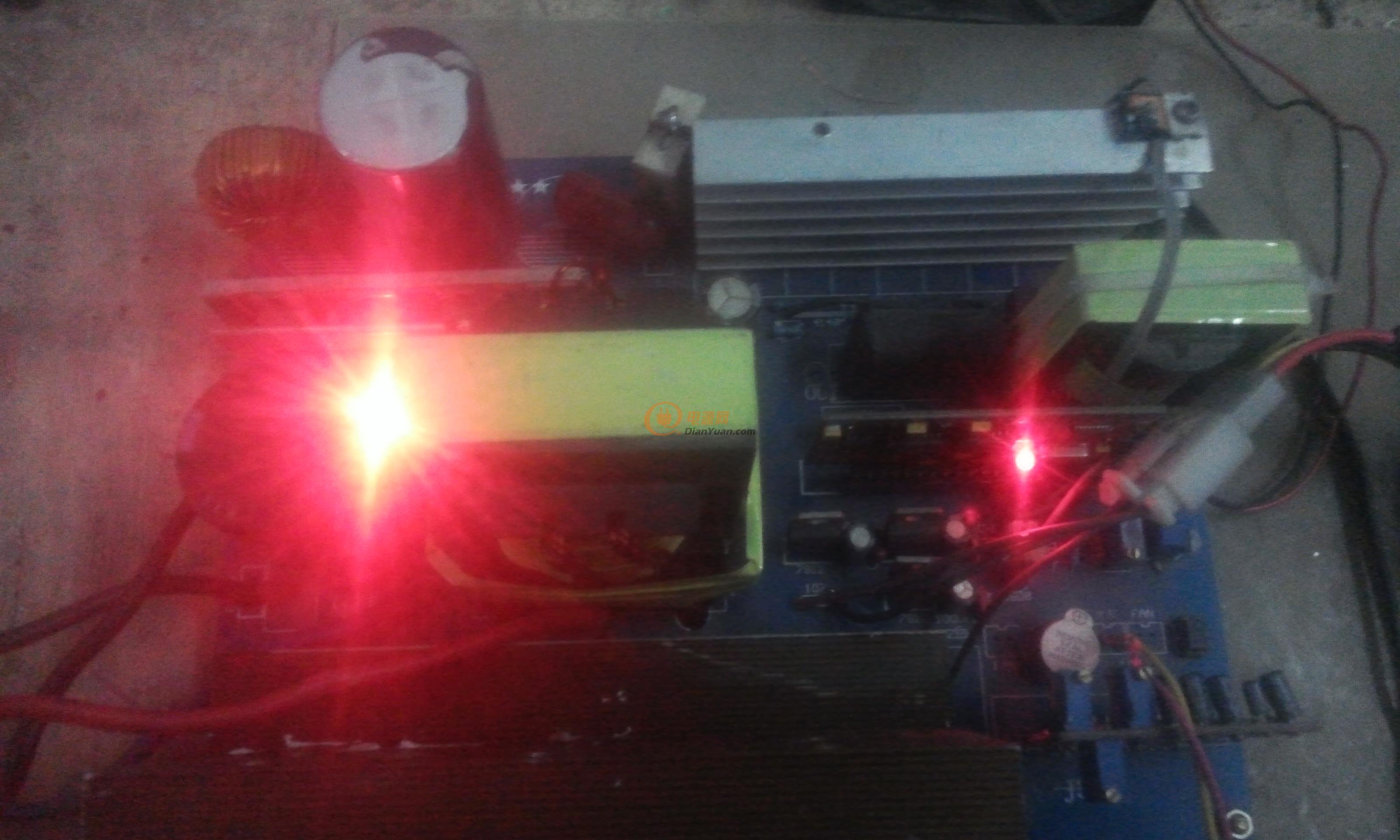

來個全身的，前級供電現成的電動車轉換器，隨便撿來一個修修就能用！

說說心得啊，關注論壇也好久了，就之前發過一次帖，也關注老壽老師，張工等對各位高手很久了對你們也很仰慕，看你們的帖子學到了很多東西，以前只會玩玩TL494啊加小工頻的還是方波，現在工頻正弦，高頻正弦的都能懂點，也在此感謝論壇，感謝各位高手的帖子！

新手看看，高手略過，

我們一般買回來的是主板，做的時候一般先吧前級裝好，先不裝變壓器，這時接上電流表有示波器的看看驅動波形怎么樣，沒示波器的用萬用表量量場管的G腳，大約3-5V左右，看看空載電流是很小的大約幾十MA，之后在把變壓器裝好，這時我們先不要急著直接上電，先找一個200W左右的燈泡串到前級上面在把板接到電源或電池上面，這時看空載電流，用萬用表測直流高壓，我們的表一般是測不出高頻交流電的，不信可以試試，關鍵是你有備用的萬用表啊，別輕易試，高壓輸出正常的話在繼續裝后級，記得高壓電解一定要放電哦，不要問我為什么！我不會告訴你為什么的！

后面的都裝好后，這時就按老壽老師教我們的先接上低壓30v左右的直流點看看有沒有短路或者焊錯的地方，如果各方面正常也不要急著上電源，還是按前級的辦法串入燈泡，看空載電流，量交流輸出，串燈后輸出電壓會有點下降是正常的，先不接負載，讓機器工作幾分鐘，斷電在給大電容放電在摸摸各個散熱片的溫度，高手可以不用斷電，不過注意危險呵呵，也不要問我為什么要斷電，我也不會告訴你們的！各個溫度都不熱的話在取下串入電路的燈泡，用一段錫線當保險絲在串入電源，在后級接入小功率的用電器！測試時注意各個散熱片的溫度，如有發熱快的馬上斷電在查那里出了毛病，排除后在上電，慢慢的加大負載，不要直接就上大負載，那樣有可能你的前級后后級一起放炮，也不要問我為什么知道！

搞這些東西我總結就是泡妹的三大招的兩招，膽大，心細，｛臉皮厚｝！

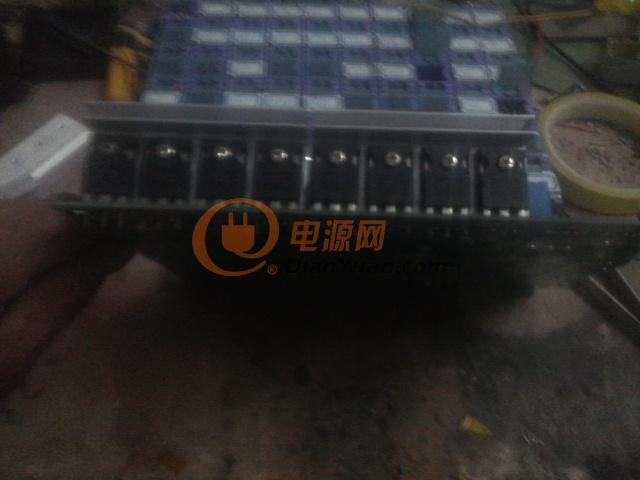

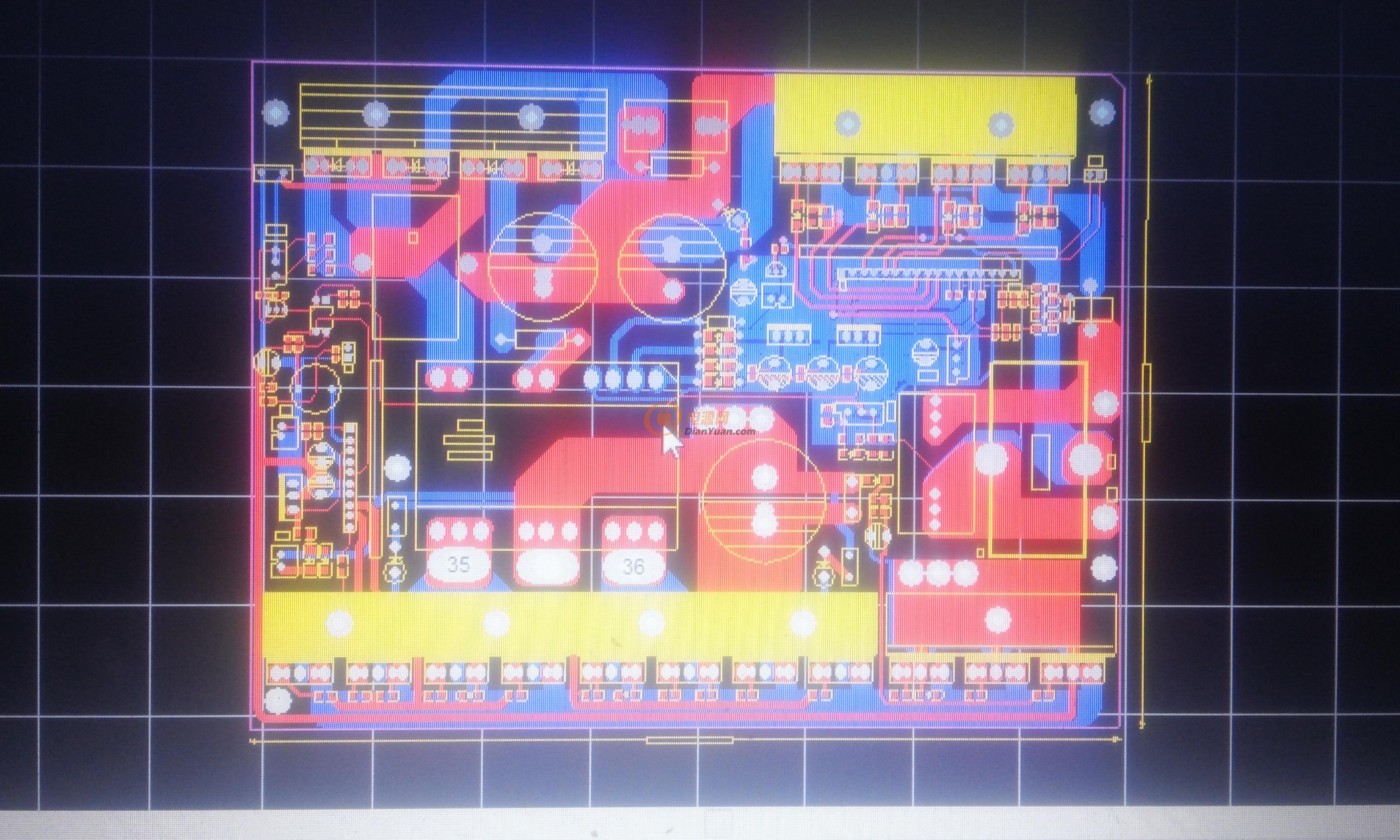

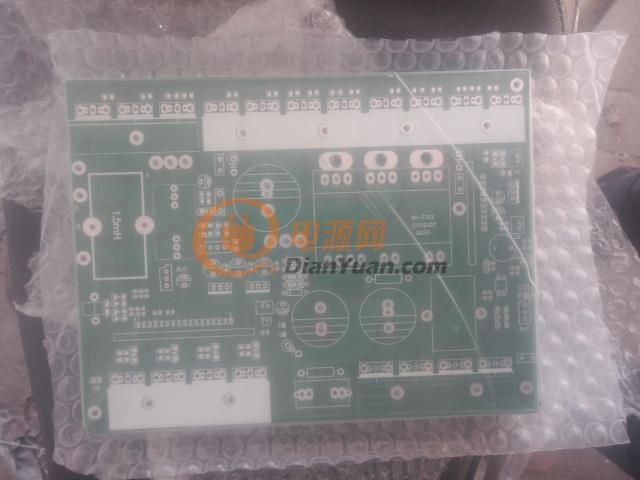

在上幾張圖

好亂的臺面哈哈哈?。。。。?！
