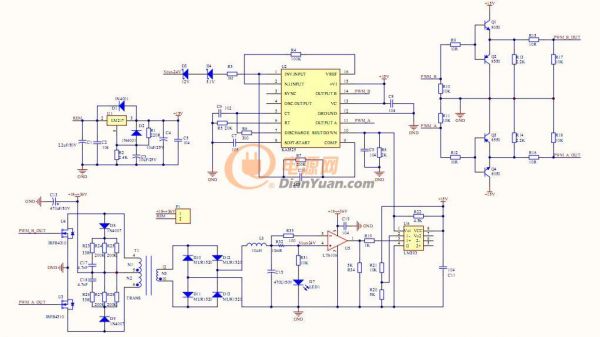

用SG3525做了一款DC-DC推挽電源 18-36VDC輸入，24VDC輸出。發現MOS管和整流二極管發熱嚴重，想請教大神。
過流短路保護好像也有問題，過流電流10A，怎么做保護呢？
SG3525推挽電源管子發熱嚴重
全部回復(24)
正序查看
倒序查看
我也不是蠻懂，個人意見，如有不對的還望指教
1、3525在33千赫茲時直接可以驅動3對3205，你這里如果只有一對4310，3525完全可以直接驅動，不用另加圖騰驅動，8050-8550圖騰比3525強不了多少。3525的11腳對4310柵極接一個10歐歐電阻，4310柵極對地接一個10-20千歐的電阻就可以，14腳同樣驅動另外一個4310。
2、D8、D9二極管應該用快恢復二極管。
3、U5是運放嗎？如果這里是做過載過流保護，那這里原理上還不對，U5的3腳與4腳可能接反了，然后運放要結成倍數放大，3腳與1腳接電阻組成倍數放大，如果電流取樣電阻接到地端，電路要好設計一些，取樣電阻接正極，我也不太懂后面的運放和比較器要怎么接。
不知道你的電路輸出電流是多大的，管子熱就是驅動可能有問題，二極管熱可能是電流太大，如果有個2安的電流，二極管肯定是會熱的，可以加散熱片，或換220封裝的快恢復二極管，選用壓降小的肖特基二極管發熱會減小。
不知道你的頻率是多少，有條件可以測下驅動波形，反饋那里可以用電阻分壓，就可以不用穩壓二極管。3525的16腳對地最好有個104的電容。
0
回復
@azi19841012
我也不是蠻懂，個人意見，如有不對的還望指教1、3525在33千赫茲時直接可以驅動3對3205，你這里如果只有一對4310，3525完全可以直接驅動，不用另加圖騰驅動，8050-8550圖騰比3525強不了多少。3525的11腳對4310柵極接一個10歐歐電阻，4310柵極對地接一個10-20千歐的電阻就可以，14腳同樣驅動另外一個4310。2、D8、D9二極管應該用快恢復二極管。3、U5是運放嗎？如果這里是做過載過流保護，那這里原理上還不對，U5的3腳與4腳可能接反了，然后運放要結成倍數放大，3腳與1腳接電阻組成倍數放大，如果電流取樣電阻接到地端，電路要好設計一些，取樣電阻接正極，我也不太懂后面的運放和比較器要怎么接。不知道你的電路輸出電流是多大的，管子熱就是驅動可能有問題，二極管熱可能是電流太大，如果有個2安的電流，二極管肯定是會熱的，可以加散熱片，或換220封裝的快恢復二極管，選用壓降小的肖特基二極管發熱會減小。不知道你的頻率是多少，有條件可以測下驅動波形，反饋那里可以用電阻分壓，就可以不用穩壓二極管。3525的16腳對地最好有個104的電容。
管子發熱的問題，輸入電壓的36伏肯定是會發熱的，因為，3205的管子的耐壓是55伏最高耐壓是60伏，應當選擇100伏的管子，其實，在問題老早就出現了，應當24伏選擇的管子耐壓的100伏，選擇60伏肯定是要發熱的了，這么，到現在提出了這個問題了。
為什么，其實，如果滿脈寬的條件下，就是兩倍電壓，徹底搞錯了，36伏可是72伏以上的呀，其實，我們從理論上是兩倍耐壓，其實，如果占空比變低，管子耐壓就要超過了兩倍了，所以顯然，管子擊穿了，所以產生了損耗了，就像穩壓管一樣了，所以，發熱是非常嚴重的。
你徹底搞糊涂了嗎，因為，輸出串聯電感的占空比低的情況下的管子的實際電壓是非常高的，所以，至少必須選擇100伏以上的管子了，糊涂的不可思議了。我看100伏估計還不夠，要150伏的差不多。如果現在諧振型的輸出直接并聯電容器，那么，管子的承受的電壓其實是兩倍左右，一旦有了成了電感，占空比一低，管子的承受電壓就非常高的了，如果諧振的輸出直接并聯電容嚧波，那么，管子耐壓也要100伏的呀。這里成了電感嚧波，電壓更高了，所以，不行選擇150伏甚至200伏的開關管了。什么管子發熱，就是這么簡單的也是了。
0
回復
@azi19841012
我也不是蠻懂，個人意見，如有不對的還望指教1、3525在33千赫茲時直接可以驅動3對3205，你這里如果只有一對4310，3525完全可以直接驅動，不用另加圖騰驅動，8050-8550圖騰比3525強不了多少。3525的11腳對4310柵極接一個10歐歐電阻，4310柵極對地接一個10-20千歐的電阻就可以，14腳同樣驅動另外一個4310。2、D8、D9二極管應該用快恢復二極管。3、U5是運放嗎？如果這里是做過載過流保護，那這里原理上還不對，U5的3腳與4腳可能接反了，然后運放要結成倍數放大，3腳與1腳接電阻組成倍數放大，如果電流取樣電阻接到地端，電路要好設計一些，取樣電阻接正極，我也不太懂后面的運放和比較器要怎么接。不知道你的電路輸出電流是多大的，管子熱就是驅動可能有問題，二極管熱可能是電流太大，如果有個2安的電流，二極管肯定是會熱的，可以加散熱片，或換220封裝的快恢復二極管，選用壓降小的肖特基二極管發熱會減小。不知道你的頻率是多少，有條件可以測下驅動波形，反饋那里可以用電阻分壓，就可以不用穩壓二極管。3525的16腳對地最好有個104的電容。
D8、D已經改成快恢復二極管，好像并沒有什么改善。
后面是電流采樣，做過流保護的。
整流二極管用的是TO-200封裝的快恢復二極管，還貼了散熱片的。
0
回復
@azi19841012
我也不是蠻懂，個人意見，如有不對的還望指教1、3525在33千赫茲時直接可以驅動3對3205，你這里如果只有一對4310，3525完全可以直接驅動，不用另加圖騰驅動，8050-8550圖騰比3525強不了多少。3525的11腳對4310柵極接一個10歐歐電阻，4310柵極對地接一個10-20千歐的電阻就可以，14腳同樣驅動另外一個4310。2、D8、D9二極管應該用快恢復二極管。3、U5是運放嗎？如果這里是做過載過流保護，那這里原理上還不對，U5的3腳與4腳可能接反了，然后運放要結成倍數放大，3腳與1腳接電阻組成倍數放大，如果電流取樣電阻接到地端，電路要好設計一些，取樣電阻接正極，我也不太懂后面的運放和比較器要怎么接。不知道你的電路輸出電流是多大的，管子熱就是驅動可能有問題，二極管熱可能是電流太大，如果有個2安的電流，二極管肯定是會熱的，可以加散熱片，或換220封裝的快恢復二極管，選用壓降小的肖特基二極管發熱會減小。不知道你的頻率是多少，有條件可以測下驅動波形，反饋那里可以用電阻分壓，就可以不用穩壓二極管。3525的16腳對地最好有個104的電容。
輸出功率要240W，現在100W，MOS管溫度70度，整流二極管溫度85度。
0
回復
已經被添加到社區經典圖庫嘍
http://m.daogou-taobao.cn/bbs/classic/
http://m.daogou-taobao.cn/bbs/classic/
0
回復
@zhangyiping
管子發熱的問題，輸入電壓的36伏肯定是會發熱的，因為，3205的管子的耐壓是55伏最高耐壓是60伏，應當選擇100伏的管子，其實，在問題老早就出現了，應當24伏選擇的管子耐壓的100伏，選擇60伏肯定是要發熱的了，這么，到現在提出了這個問題了。 為什么，其實，如果滿脈寬的條件下，就是兩倍電壓，徹底搞錯了，36伏可是72伏以上的呀，其實，我們從理論上是兩倍耐壓，其實，如果占空比變低，管子耐壓就要超過了兩倍了，所以顯然，管子擊穿了，所以產生了損耗了，就像穩壓管一樣了，所以，發熱是非常嚴重的。 你徹底搞糊涂了嗎，因為，輸出串聯電感的占空比低的情況下的管子的實際電壓是非常高的，所以，至少必須選擇100伏以上的管子了，糊涂的不可思議了。我看100伏估計還不夠，要150伏的差不多。如果現在諧振型的輸出直接并聯電容器，那么，管子的承受的電壓其實是兩倍左右，一旦有了成了電感，占空比一低，管子的承受電壓就非常高的了，如果諧振的輸出直接并聯電容嚧波，那么，管子耐壓也要100伏的呀。這里成了電感嚧波，電壓更高了，所以，不行選擇150伏甚至200伏的開關管了。什么管子發熱，就是這么簡單的也是了。

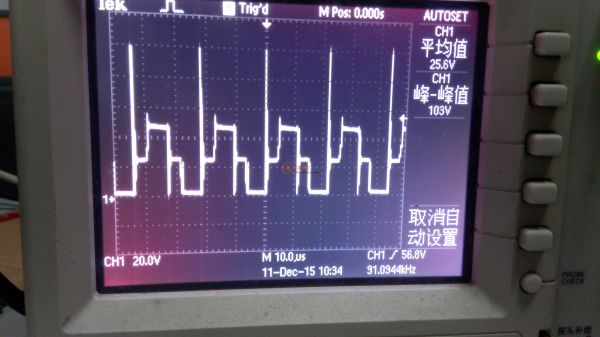

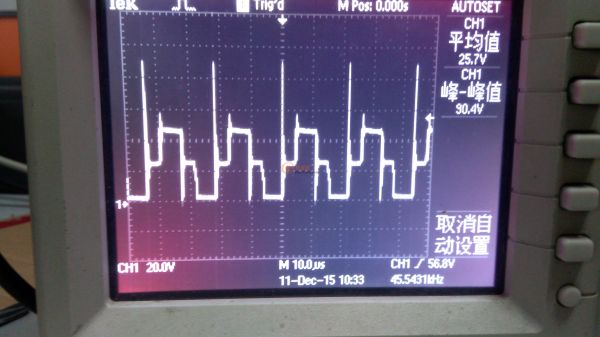

2個MOS管的D極對地的波形分別如下圖所示：
0
回復
@電源網-fqd
已經被添加到社區經典圖庫嘍http://m.daogou-taobao.cn/bbs/classic/
你把8050和8550換成2SC2655和2SA1020，與8050腳極性排列不同，注意極性，然后MOS的門極電阻反向并聯4148，
240W，閉環，滿載長期工作，變壓器最低要EE40或PQ3230，
輸出用橋式整流，快恢復MUR1520，根本不適合；24V 240W，那輸出電流要10A，電路要改成輸出全波整流，用兩顆MBR20200肖特基，
橋式整流只適合輸出電流小電壓高的，比如輸出400V整流......
你這輸入電壓太寬，感覺不適合推挽，36V時感覺不適合，36V時的占空比只有18V時的一半
1
回復
@水鄉電源
你把8050和8550換成2SC2655和2SA1020，與8050腳極性排列不同，注意極性，然后MOS的門極電阻反向并聯4148，240W，閉環，滿載長期工作，變壓器最低要EE40或PQ3230，輸出用橋式整流，快恢復MUR1520，根本不適合；24V240W，那輸出電流要10A，電路要改成輸出全波整流，用兩顆MBR20200肖特基，橋式整流只適合輸出電流小電壓高的，比如輸出400V整流......你這輸入電壓太寬，感覺不適合推挽，36V時感覺不適合，36V時的占空比只有18V時的一半
8050和8550換成2SC2655和2SA1020，為什么呢？
0
回復
@Derena
個人思路供參考：1。電流比較大，輸出用全波整流方式，最好是同步整流。2。以輸入電壓范圍的中心值即27伏作為最佳工作狀態，此時閉環輸出占空比應為50%，對應sg3525的pin2的電壓約為2.5伏左右，對應變壓器的變壓比自己來計算吧，注意要兼顧在輸入電壓下限時也能送出24伏電壓，初級側加入諧振電容。3。用sg3525直接推可能比加8050/8550圖騰好，柵極串聯的驅動電阻應并聯一個釋放二極管。
推挽最好開環滿占空比工作，這樣發熱小，而且不要后級的續流電感， 閉環的話必須在后面加一個大的續流電感，樓主的10U應該是小了，即使配好電感，但發熱還是很大的
0
回復
@Derena
修正一下，“對應sg3525的pin2的電壓約為2.5伏左右”的“pin2”應為pin9才對。初級側指的是變壓器的初級線圈的輸入端。
有意思的是，，當年，不僅是我，別人也一樣，我們知道，選擇耐壓低的管子的內阻是比較低的，如24伏理論上兩倍電壓的就是說選擇IRFP064這個60伏的耐壓的管子就可以了，先是做48伏隔離的24伏的3525的硬開關效率88%以上，然后搞24伏變換48伏的效率只有79%了，即開關管的溫度高損耗大，當時不知道為什么，被老板說了閑話，人家也同樣出現這個問題，說如果占空比高的效率非常高，如果一旦占空比低效率一下子是降低下來許多了，莫名其妙的，一時老不知為什么，后來才知道，占空比一低，電壓不是什么兩倍，而是擊穿成了穩壓管了，損耗大了，后來，有人改進了，就是變頻，占空比不變，始終占空比高嗎，就不存在這個問題了，也就是這么簡單，也沒有仔細，沒有測一下開關管DS的電壓波形，如果看到的話，就知道了，人家也犯了同樣的錯誤了，一時也不知道為什么了，也就在這么簡單罷了。所以，輸出用串聯電感器是，占空比低的管子的耐壓是比較高的，如果占空比低就不存在這個問題了。
0
回復
@zhangyiping
有意思的是，，當年，不僅是我，別人也一樣，我們知道，選擇耐壓低的管子的內阻是比較低的，如24伏理論上兩倍電壓的就是說選擇IRFP064這個60伏的耐壓的管子就可以了，先是做48伏隔離的24伏的3525的硬開關效率88%以上，然后搞24伏變換48伏的效率只有79%了，即開關管的溫度高損耗大，當時不知道為什么，被老板說了閑話，人家也同樣出現這個問題，說如果占空比高的效率非常高，如果一旦占空比低效率一下子是降低下來許多了，莫名其妙的，一時老不知為什么，后來才知道，占空比一低，電壓不是什么兩倍，而是擊穿成了穩壓管了，損耗大了，后來，有人改進了，就是變頻，占空比不變，始終占空比高嗎，就不存在這個問題了，也就是這么簡單，也沒有仔細，沒有測一下開關管DS的電壓波形，如果看到的話，就知道了，人家也犯了同樣的錯誤了，一時也不知道為什么了，也就在這么簡單罷了。所以，輸出用串聯電感器是，占空比低的管子的耐壓是比較高的，如果占空比低就不存在這個問題了。
IRF4310,100V140A，RDS也很小。
整理一下樓上的意見，
圖騰柱要是用8050/8550真的還不如不用（理由是那個三極管不一定比3525強，可能托后腿），不知道你頻率多少，如果45KHz的話一共兩個4310可以不加圖騰柱，或者用電流大點的對管2SC2655/2SA1020或者772/882。
驅動電阻上可以并4148二極管加速關斷，4148的正極接4318的柵極。
輸出電流10安實在是不小，變壓器輸出改全波整流，全波整流是繞組帶抽頭，用兩個肖特基整流，降低損耗提升效率。
希望傳個實物圖，再就是變壓器的參數。這樣才方便別人幫助你。
0
回復
@azi19841012
IRF4310,100V140A，RDS也很小。整理一下樓上的意見，圖騰柱要是用8050/8550真的還不如不用（理由是那個三極管不一定比3525強，可能托后腿），不知道你頻率多少，如果45KHz的話一共兩個4310可以不加圖騰柱，或者用電流大點的對管2SC2655/2SA1020或者772/882。驅動電阻上可以并4148二極管加速關斷，4148的正極接4318的柵極。輸出電流10安實在是不小，變壓器輸出改全波整流，全波整流是繞組帶抽頭，用兩個肖特基整流，降低損耗提升效率。希望傳個實物圖，再就是變壓器的參數。這樣才方便別人幫助你。
我這手機看圖不是很清楚，R6是300歐嗎？太大導致最大占空比太小，影響效率，取47-68歐就可以了。
R13 R14沒用，可以去掉。
