求助用TOP250YN制作的150W電源問題

求助用TOP250YN制作的150W電源問題

     1 輸入電壓:AC100V~260V,

     2 輸出電壓:DC15V,10A,用PI Expert 9軟件按150W設計,實際使用120W,間歇工作(滿載工作10秒,空載30秒循環工作)負載為電熱絲。

     3 TOP250YN用70*10*35mm散熱片,MBR20100CT用50*25*30散熱片

     4 變壓器是正規變壓器工廠打樣。

    現在的問題是:1,  TOP250YN發熱的厲害,MBR2100CT發熱更厲害(工作30分鐘溫度80度以上)

                          2,  感覺效率太低,100V時輸入功率220W,輸出功率120W.

                                                      220V時輸入功率180W,輸出功率120W.

                          3, 第一塊樣品,可以正常工作,就是溫度高,第二塊樣品TOP250炸管了。

    請教各位大神給予指點,該改如何改進,如何提高效率,不勝感激!

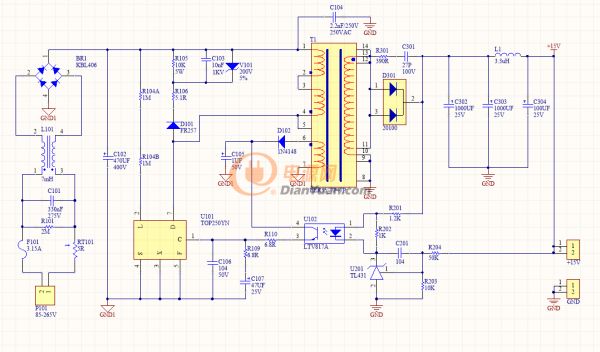

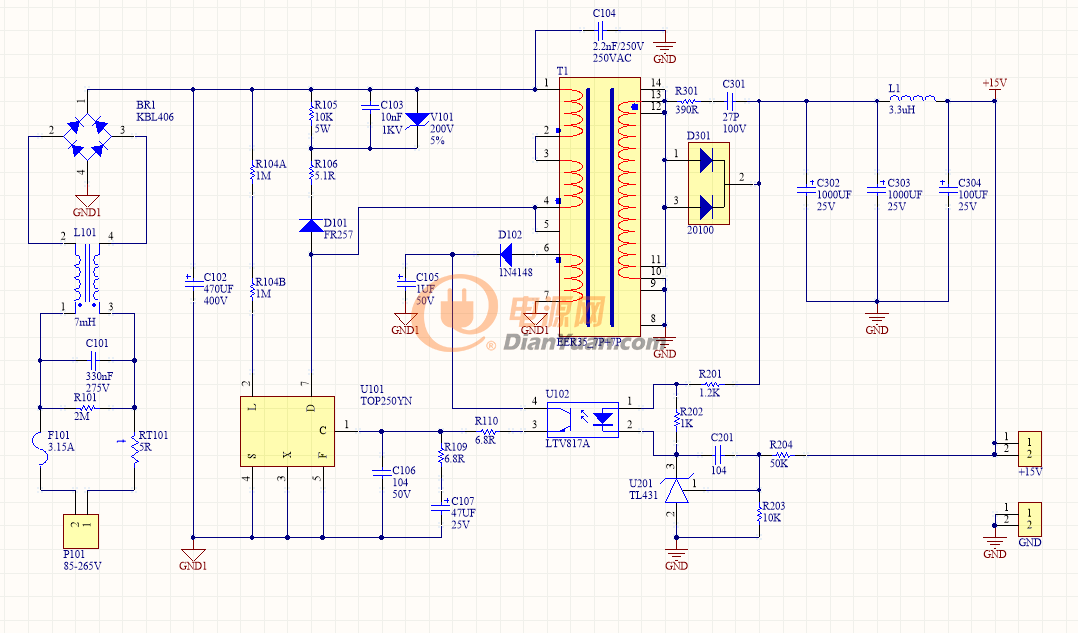

  原理圖:



QQ截圖20151203194929

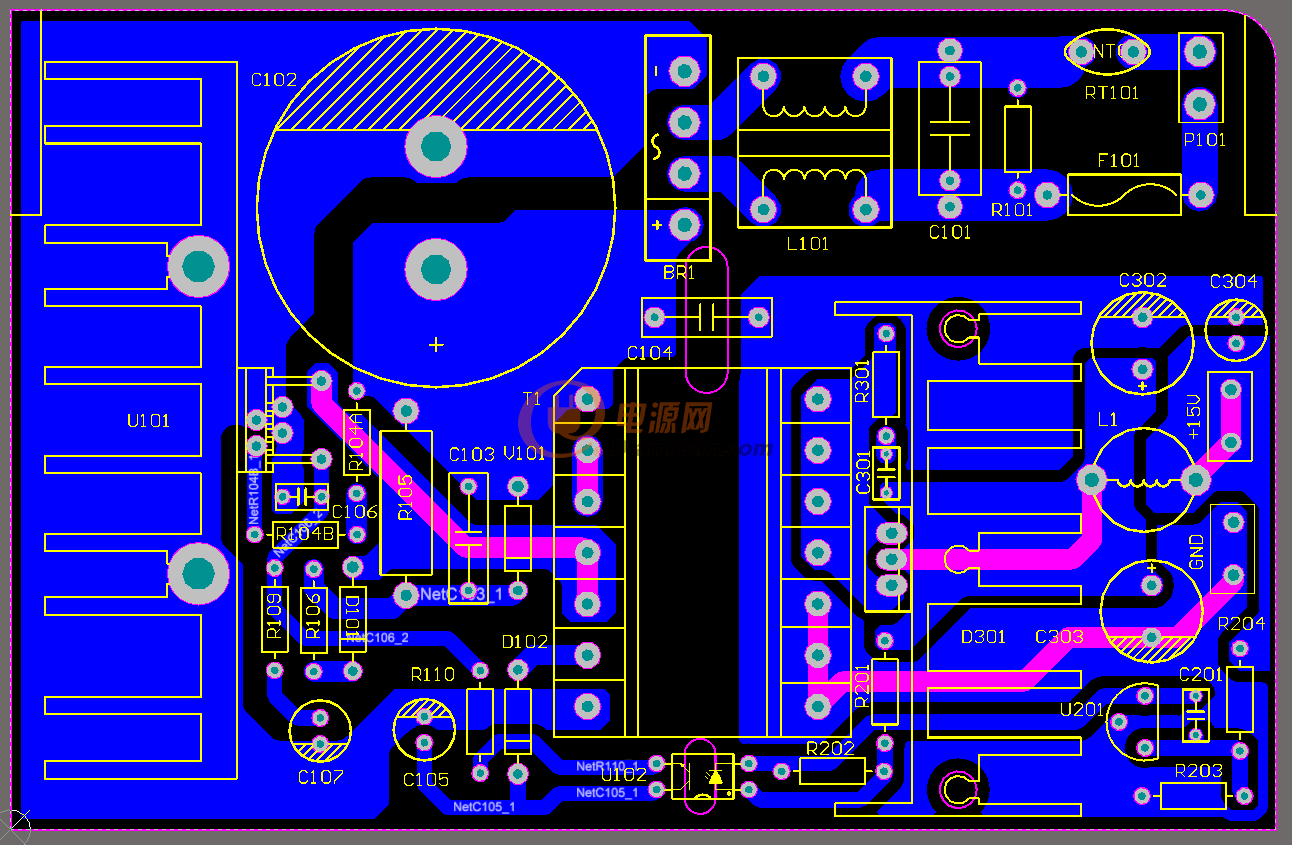

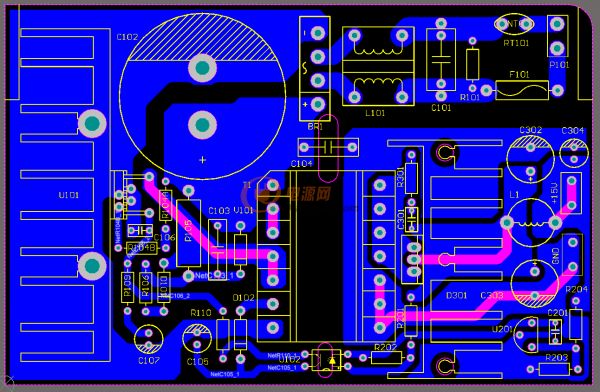

    PCB圖:

QQ截圖20151203195047



全部回復(2)
正序查看
倒序查看
ae10257
LV.5
2
2016-12-01 08:18
坐個沙發。。。。。。。。。。。。。。。。
0
回復
2016-12-08 09:00
       TOP250YN制作的150W電源,已經接近芯片最大的功率點了,你可以試一試風冷。
0
