H7130 是一種帶PWM 調光功能的線性降壓LED 恒流驅動器，僅需外接一個電阻就可以構成一個完整的LED 恒流驅動電路，調節該外接電阻就可以調節輸出電流，輸出電流可調范圍為10~2000mA。

H7130 內置30V 5A MOS。

H7130 內置過熱保護功能，可有效保護芯片，避免因過熱而造成損壞。

H7130 具有很低的靜態電流，典型值為49uA。

H7130 帶PWM 調光功能，可通過在DIM 腳加PWM 信號調節LED 電流。

H7130 采用ESOP8 封裝。

特點

 1、內置30V 5A MOS

2、低靜態電流：49uA

3、輸出電流：10mA 到2000mA。

4、PWM 調光：最高頻率10KHz

5、輸出電流精度：優于±4%

6、內置過熱保護

7、VDD 工作電壓：2.5-6V應用領域

8、線性LED 照明驅動

9、LED 手電筒、LED 臺燈、LED 礦燈、LED 指示燈等

方案特點：

1、電源電壓：2.5V~5.5V

2、低靜態電流：49uA

3、輸出電流：10mA 到3000mA

4、PWM 調光：最高頻率10KHz

5、輸出電流精度：優于±4%

6、內置過熱保護

7、電源電壓可擴展至400V 以上

8、外圍簡單，恒流性優異<3%

9、全系列可支持PWM信號調光1KHZ-10KHZ，1kHZ調光頻率下，輸出電流調節比例準確，最大誤差小于2%（D<10%時）

10、H7131外驅能力同類產品最優秀，MOS可選擇性很廣，客戶可選擇性價比更好的MOS設計方案

11、靜態電流同類產品最低，小于30uA

12、全系列保護功能完善：過溫保護，短路保護



應用范圍:



1、線性LED 照明驅動

2、LED 手電筒、LED 臺燈、LED 礦燈、

3、LED 指示燈等

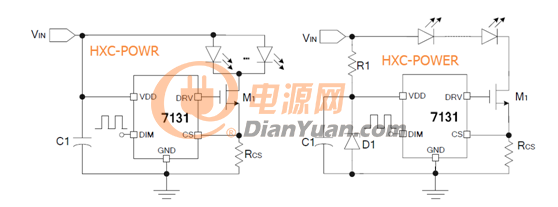

典型應用電路：

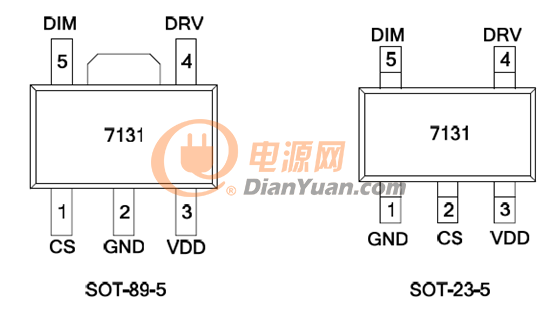

封裝及管腳分布：

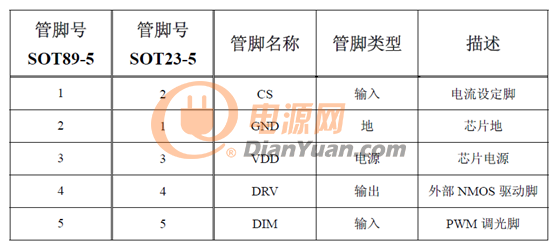

管腳定義：



PWM調光性能測試：

方案特點：

1、外圍簡單，恒流性優異<3%

2、全系列可支持PWM信號調光1KHZ-10KHZ，1kHZ調光頻率下，輸出電流調節比例準確，最大誤差小于2%（D<10%時）

3、H7131外驅能力同類產品最優秀，MOS可選擇性很廣，客戶可選擇性價比更好的MOS設計方案

4、靜態電流同類產品最低，小于30uA

5、全系列保護功能完善：過溫保護，短路保護

規格：

H7131:外部驅動MOS低壓線性恒流IC，高壓應用中輸入電壓最高可達400V，低壓應用中輸入電壓2.5V-6V

H7130:內置60V MOS低壓線性恒流IC，高雅應用中Vin最高達60V，低壓應用中輸入電壓2.5V-6V

應用范圍：

LED手持照明設備，LED礦燈，LED室內照明，LED裝飾照明等

應用電路：

如您感興趣可向我們全國總代理申請DEMO測試板和樣品。

聯系方式：

深圳市惠新晨電子有限公司

手機：18098901409

QQ：657387201

7131可以直接pin to pin 替換QX7137、QX7138兩顆芯片。

 只需要修改一個電阻RCS值，可以做到的壓差更低，效率更高。相比下，7131對mos要求不高，不必VTH很低的MOS。

靜態電流更低，能使電池有更廠的續航能力

手電筒的最佳選擇啊

H7130一般單節鋰電池帶1串燈珠，電流做到1A。

H7131一般單節鋰電池帶1串燈珠，電流做到3A以內

市面上的T6，需要用8個7135，如果用7130，僅僅需要3個即可，成本大大降低，帶PWM調光口，想怎么調就怎么調

手電筒很關鍵的有一個靜態功耗的問題。H7130的靜態電流是49uA一般的7135靜態電流280uA，如果用8個那么靜態電流就280*8=2.24mA相比之下，3個H7130的靜態電流49uA*3=0.147mA

好東西要頂

性能不錯!

5V輸入做線性恒流，調光沒比這個更加合適。調光杠杠的
