同步降壓幅值問題

LM3150，設置頻率150K,帶載是10A電流，電感22UH，輸出電容3個高頻22

QQ圖片20151123192308

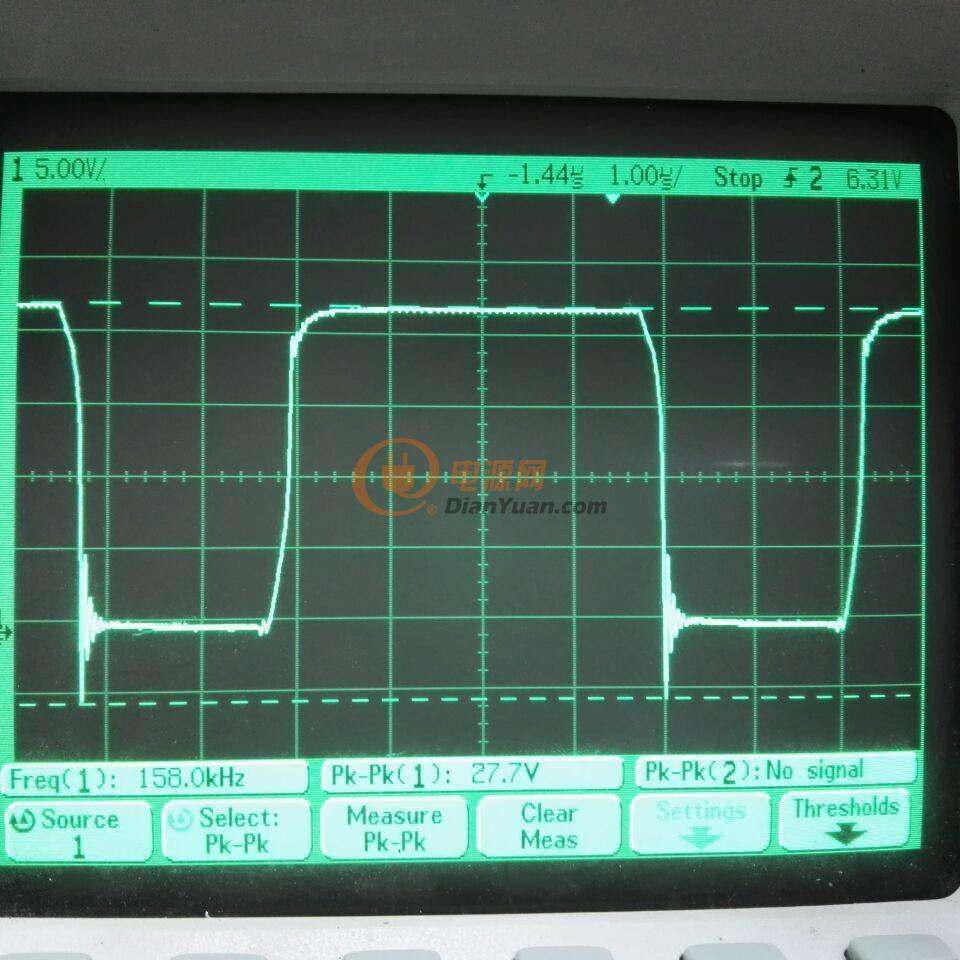

高邊MOS管柵極驅動電壓波形

QQ圖片20151123192322

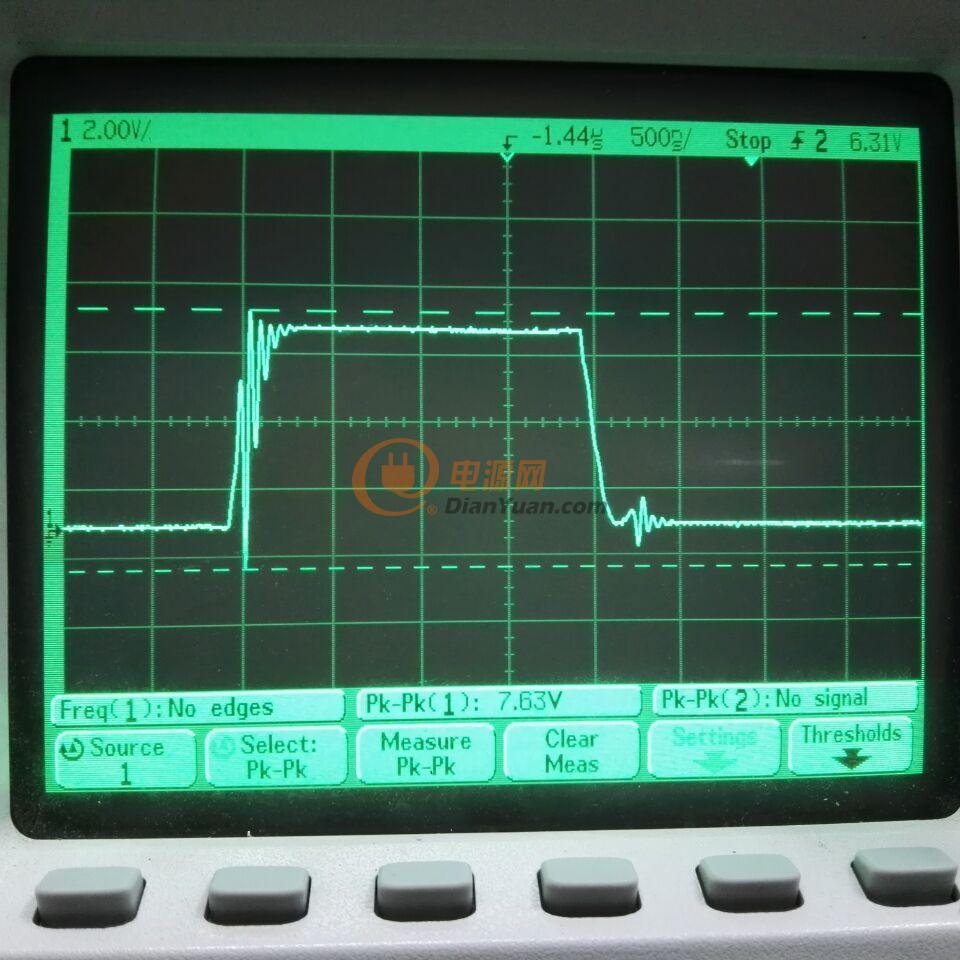

此圖的第一條波形為輸出電壓電壓的波形，第一條波形為低邊MOS管的驅動電壓波形

00UF的電解電容，輸出電壓峰峰值750MV，懷疑是環路不正常，
全部回復(5)
正序查看
倒序查看
2015-11-24 12:42
那個750mV的峰峰值是寄生電路振蕩出來的，探頭可以弄夾在濾波電容2端看看會不會好點。
0
回復
2015-11-25 09:56
已經被添加到社區經典圖庫嘍
http://m.daogou-taobao.cn/bbs/classic/
0
回復
Being
LV.1
4
2015-11-25 12:18
@417zhouge
那個750mV的峰峰值是寄生電路振蕩出來的，探頭可以弄夾在濾波電容2端看看會不會好點。

按照你所說的測試了下，發現電容兩端的電壓幅值為500mv，這個有什么辦法在不改動PCB的情況下，解決這個問題嗎

0
回復
Being
LV.1
5
2015-11-25 18:32

試用同步整流管并聯肖特基二極管的方法后，驅動級波形變化，圖一為低邊mos管驅動電壓波形，圖二為高邊mos管的驅動電壓波形

0
回復
2015-11-25 21:45
@Being
[圖片][圖片]試用同步整流管并聯肖特基二極管的方法后，驅動級波形變化，圖一為低邊mos管驅動電壓波形，圖二為高邊mos管的驅動電壓波形
不知道在MOSFET的D級串磁珠或者在DS間加瓷片電容是否有效果。10A電流，輸出電容應該要加很大的吧？或者并聯很高頻低ESR的電容。
