XL6007是一個寬輸入范圍,當前模式下,直流/直流轉換器能夠產生積極的或負輸出電壓。可以對它進行配置作為一個提升,回程,SEPIC或反相轉換器。XL6007 n溝道建成的功率MOSFET和固定的頻率振蕩器,導致電流型體系結構穩定運行在一個廣泛的供應和輸出電壓。

應用

汽車和工業設備的升壓和升降壓轉換器

便攜式電子設備

XL6007 升壓型直流電源變換器芯片

最大輸出電流：1A；

最高輸入電壓：XL6007為5~18V

輸出電壓：Adj (1.25V)可調；改變 R2 和R1 的比例關系，來調節輸出電壓。例如：R2=18K R1=1K VOUT=1.25*（1+R2/R1） 得出輸出電壓為 23.75V。

振動頻率：400kHz；

轉換效率：80%～90%（不同電壓輸出時的效率不同）；

封裝形式：SOP8L;

控制方式：PWM；

工作溫度范圍：-40℃ ～ +125℃

工作模式：低功耗/正常兩種模式可外部控制；

工作模式控制：TTL電平兼容；

所需外部元件：只需極少的外圍器件便可構成高效穩壓電路；外圍元件少，低紋波。

器件保護：熱關斷及電流限,輸出短路保護功能；輸入電源開關噪聲抑制功能；Enanle開關信號的遲滯功能；

技術特點

（1）用于升壓全集成方案，系統成本低，可靠性高；

（2）系統結構簡單，設計方便靈活，可以達到很高的效率；

（3）由于大功率開關管內置，功率管的電壓，電流，溫度都受控；同時，芯片內置軟啟動電路、環路頻率補償電容、內部固定頻率、全內置過壓保護、過

流保護、過熱保護等電路，芯片的可靠性，安全性大大提高；

（4）輸出電流能力不夠的時候，可以多并聯來實現擴流。

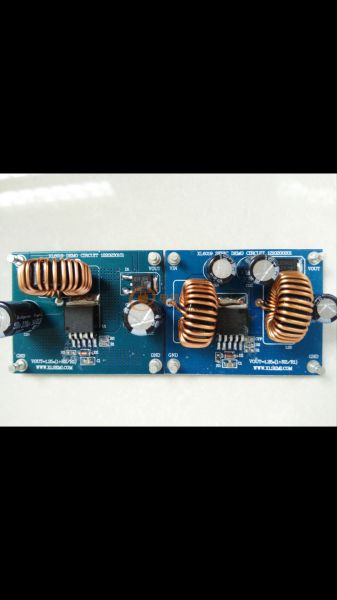

XL6009／6011／6012是專為便攜式筆記本車載適配器優化的升壓／升降壓變換，直接把轎車電瓶的12V電壓變換到12～19V的筆記本直流供電標準上，效率最高達92％以上；
