菜鳥一個，剛接觸充電器，畫了一個4.2V鋰電池充電器圖請教各位高手老師

IMG_20151114_144952

參看了一些電路圖后畫了一個4.2V單節鋰電池充電器的原理圖。工作原理：變壓后通過一個整流橋，通過改變LM431的兩個電阻輸出一個穩定4.2v的電壓給充電模塊供電。充電開始時，電壓比較器A2輸出高電平，VT2導通，VT1也導通，指示燈發光二極管亮；充電充滿時，電壓比較器輸出低電平，VT2截止，VT1不導通，發光二極管熄滅，充電完畢。改變R1的阻值改變恒定充電電流，調整穩壓管2CW52右側的兩個電阻實現4.2V電壓比較。

這樣的思路可以實現嗎，有什么要注意的地方，特別是做板子的時候。

如果我要增加一個異常報警功能我要怎么實現啊

全部回復(13)
正序查看
倒序查看
2015-11-14 20:48
一顆tp4057搞定，快把錢的事情。你這樣搞價格要超過了吧
0
回復
ta7698
LV.9
3
2015-11-15 08:30
431做這樣的并聯穩壓電流夠不？
0
回復
2015-11-15 10:04
@Ateman3145
一顆tp4057搞定，快把錢的事情。你這樣搞價格要超過了吧
謝謝你的回答，我還是大三學生 想試試不用芯片可以怎么樣實現
0
回復
2015-11-15 10:08
@ta7698
431做這樣的并聯穩壓電流夠不？
謝謝你的回答，斷斷續續的吧，畢竟輸入端要超過4.2V
0
回復
2015-11-15 10:10
@Ateman3145
一顆tp4057搞定，快把錢的事情。你這樣搞價格要超過了吧
如果用TP4057的話不用單片機的情況怎么可以實現異常報警功能啊，一般都有什么異常情況，如反接電池，溫度過高
0
回復
2015-11-15 21:21
穩壓管控制一個npn三極管基極吧。注意穩壓管反接。
0
回復
2015-11-16 09:22
@想學習的小王
謝謝你的回答，我還是大三學生想試試不用芯片可以怎么樣實現

SW6906規格書_V1.2.pdfSW6906產品應用參考_V1.0.pdf

  你所說的功能 這種IC就可以實現

0
回復
2015-11-16 22:01
@Ateman3145
穩壓管控制一個npn三極管基極吧。注意穩壓管反接。

其他的沒什么問題了吧，還有想請教一下異常報警如何實現啊，謝謝了

0
回復
wheelzhou
LV.9
10
2015-11-19 08:33
@想學習的小王
其他的沒什么問題了吧，還有想請教一下異常報警如何實現啊，謝謝了
弄個比較器，做個過欠壓保護電路
0
回復
wheelzhou
LV.9
11
2015-11-24 13:29
@wheelzhou
弄個比較器，做個過欠壓保護電路

這個從頭到尾沒有看到電流的信息

你給多大容量的電池充電呢？1000mAh, 還是2200mAh

0
回復
2015-11-24 13:44
@wheelzhou
這個從頭到尾沒有看到電流的信息你給多大容量的電池充電呢？1000mAh,還是2200mAh

謝謝你幫忙  我現在打算用這個圖，充的是2200mAh要注意哪些問題啊

0
回復
wheelzhou
LV.9
13
2015-11-24 15:20
@想學習的小王

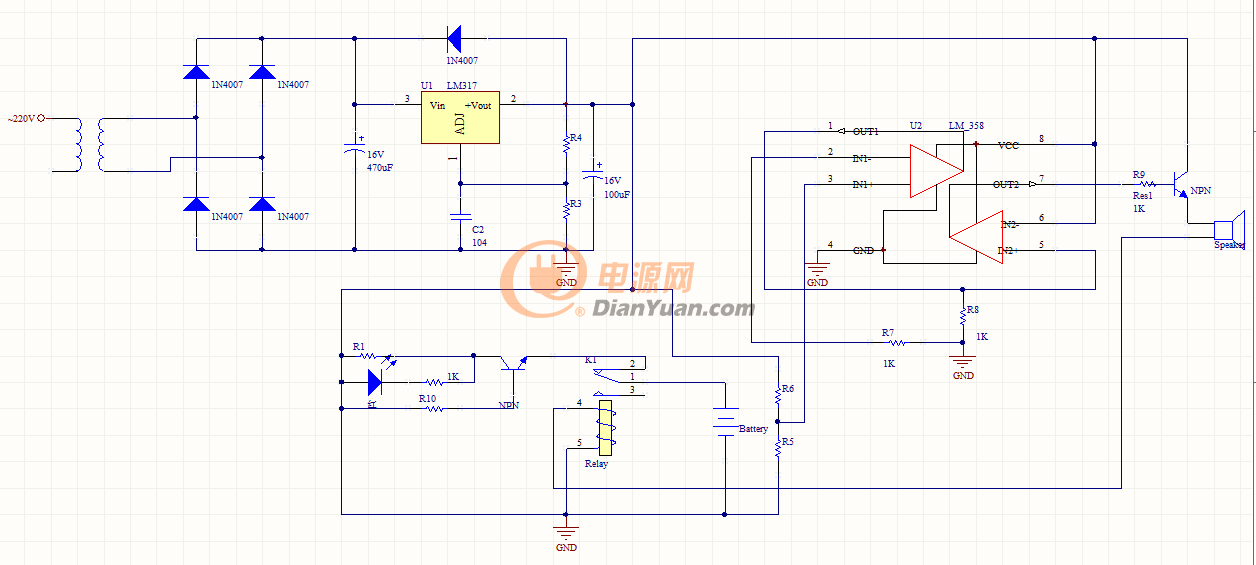

謝謝你幫忙 我現在打算用這個圖，充的是2200mAh要注意哪些問題啊[圖片] 確定R3 R4輸出4.28V，R6為熱敏電阻用來防止過溫42度，做出實物再調試R5和運放放大倍數，過溫喇叭響，繼電器通電關短battery電源

原理上可以，為什么不直接過壓關斷，為什么要經過兩次比較呢？

布線的時候線徑寬一些，電解的容量稍微富裕一些

0
回復
2015-11-24 16:06
@wheelzhou
原理上可以，為什么不直接過壓關斷，為什么要經過兩次比較呢？布線的時候線徑寬一些，電解的容量稍微富裕一些
 對不起 我的R8運放電阻接錯位置了， 溫度到42度的時候熱敏電阻經過了分壓，肯定不及4.2，先經過一個運放放大在和4.2比較。電解的容量稍微富裕一些 這句話我不是很懂，是指電解電容取大一些的意思嗎

0
回復
