這個就是TLP250輸出的不同占空下的波形

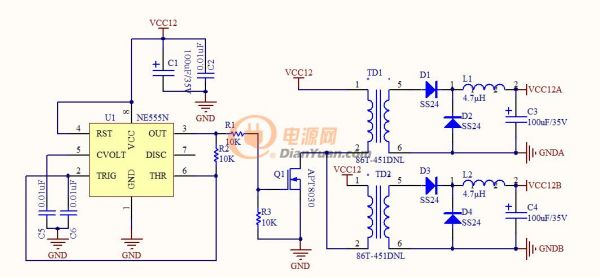

變壓器實際上是專用的驅動變壓器，定制的

電阻R1用的太大了，用10歐姆就夠了

實際上我用的是0歐姆，因為頻率比較高200Khz

我發現輸入電壓在12V的時候，MOS管有一點點溫度，但是輸入電壓升高到13V以上的時候，MOS就會發熱，我用的可調電源，可以監控電流，明明顯示電流就100ma多點，20A的mos就發熱，驅動波形也不是很差啊，沒明白

你檢查一下變壓器的繞組級性（同名端異名端對不對），還有就是變壓器匝數。正激式開關電源我做的少，不太熟。還有就是SS14是肖特基二極管，你看一下這個肖特基二極管有沒有問題。我做電源不喜歡用肖特基，喜歡用快恢復二極管。肖特基節電容大。

做反激式開關電源磁芯是由空氣氣息的（目的就是防止磁芯飽和），我看你的圖片，你用的是磁環。我不知道正激需不需要空氣氣息，如果需要的話就不能用

磁環，需要用EE磁芯，還要計算空氣氣息。以上只是我的分析不一定正確，因為我基本上用不到正激式開關電源，一般都用反激式。

    恩，正激變壓器是不需要氣息的，反激才需要，我這個其實算是正激類，但是沒有復位繞組，，次級整流畫的是正激的，但實際上用的是反激的整流，總之覺著不倫不類

    至于這個SS24什么的，我就是隨手拿來試驗一下，有必要的話我換快恢復二極管

    不知道為什么電壓高宇12V就會出現MOS發熱的現象，輸入電流很低啊，才100MA多點，驅動波形也不差，按道理沒有工作在線性區啊

你把磁環換成EE鐵氧體，試試看。如果有示波器的話看看MOS管D的波形，說不定會發現問題
