雙管正激采用UC3845，做了兩臺機，一臺正常一臺異常，異常表象為復位余量非常少，通過檢查，變壓器，MOS，二極管均沒有問題，現在不知道為什么會出現如下現象：（哪些地方可引起變壓器復位異常的呢？）

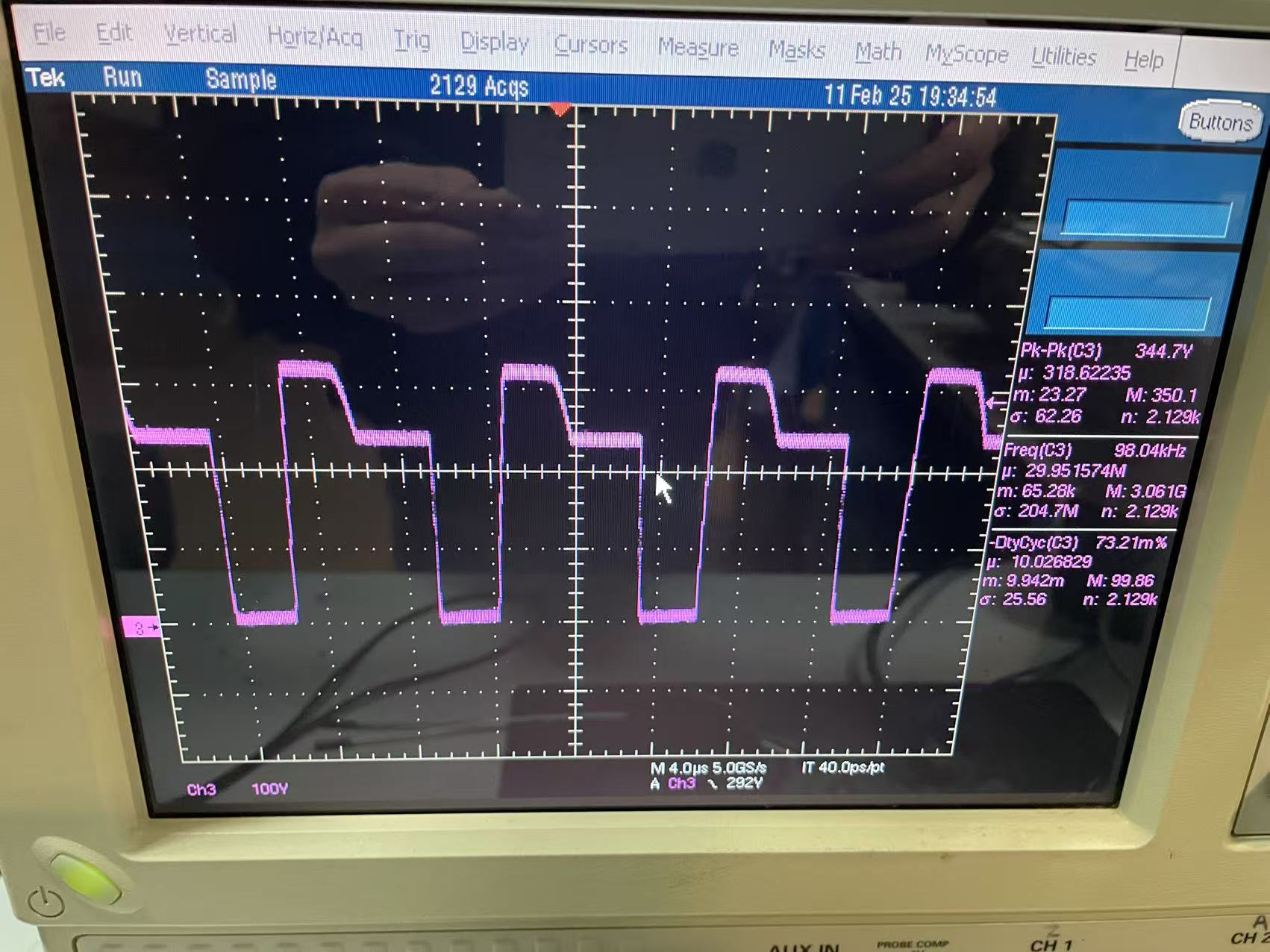

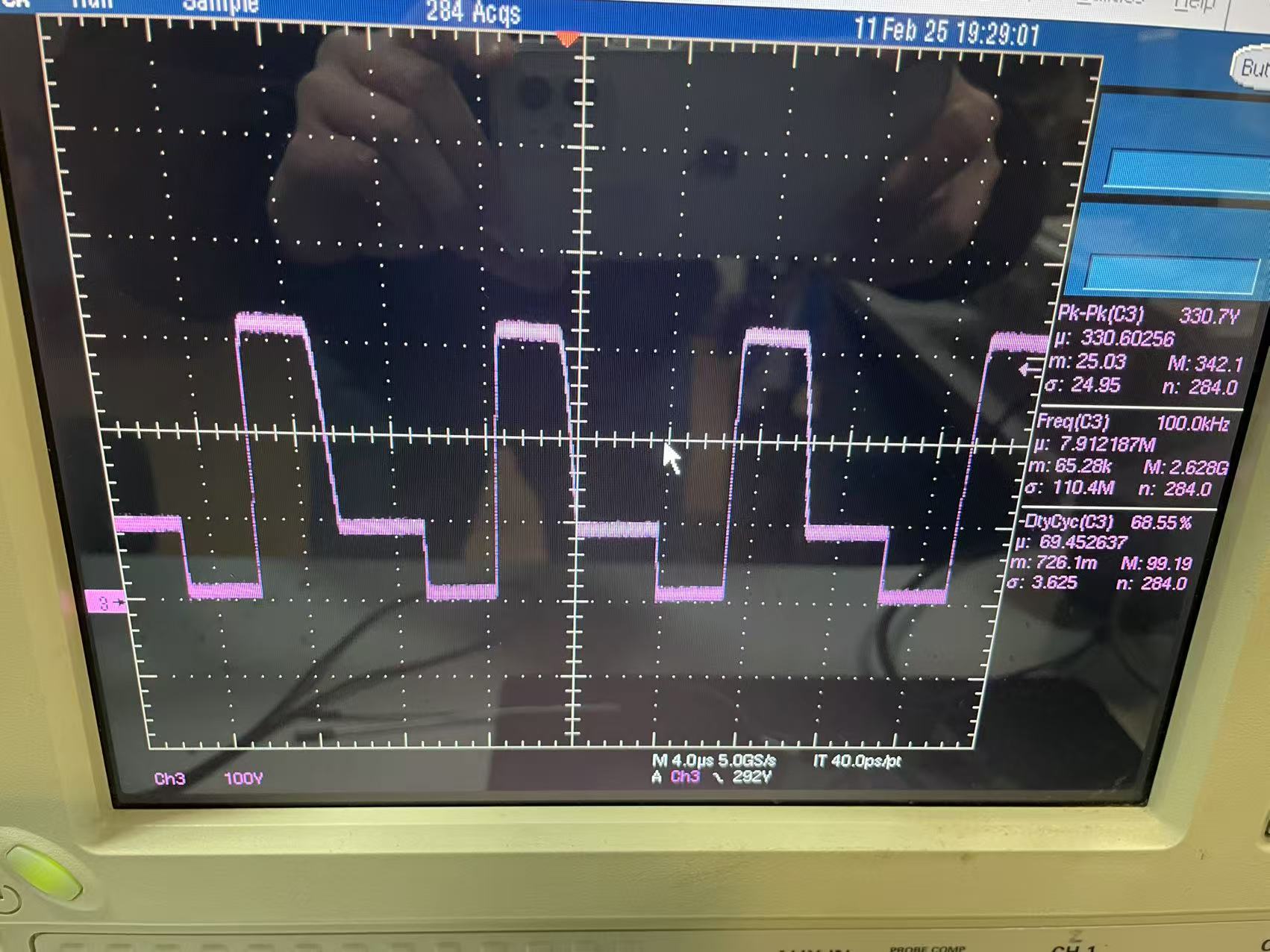

滿載：
雙管正激波形疑問
全部回復(17)
正序查看
倒序查看
已經被添加到社區經典圖庫嘍
http://m.daogou-taobao.cn/bbs/classic/
http://m.daogou-taobao.cn/bbs/classic/
0
回復
@xiaoweizhuqiji
有點像吸收加太重了，你把前后的吸收全部去掉一個一個加，可以看看有沒有效果。
跟吸收半點毛線的關系都沒有，
雖然沒貼變壓器的參數上來，但從波形上看，波形的周期是13小格，導通是5小格，復位時間7小格，截止時間是一小格，
5/13=0.3846，
你的占空比已經超過了38%了，如果此時你是180V帶滿載測試的話，這2個波形都是OK的，
如果這個波形是220V帶滿載的波形，那明顯就是變壓器的占空比選的過大，是不是Dmax按0.5算的？
正激的占空比，在最低壓，也就是180V AC輸入的時候，帶滿載DC差不多就是210V，此時電源輸出帶滿載，DmaX按0.4設計，
保證你的波形漂亮的很
輸出要求，輸入條件及變壓器都不貼上來，
0
回復
@水鄉電源
跟吸收半點毛線的關系都沒有，雖然沒貼變壓器的參數上來，但從波形上看，波形的周期是13小格，導通是5小格，復位時間7小格，截止時間是一小格，5/13=0.3846，你的占空比已經超過了38%了，如果此時你是180V帶滿載測試的話，這2個波形都是OK的，如果這個波形是220V帶滿載的波形，那明顯就是變壓器的占空比選的過大，是不是Dmax按0.5算的？正激的占空比，在最低壓，也就是180VAC輸入的時候，帶滿載DC差不多就是210V，此時電源輸出帶滿載，DmaX按0.4設計，保證你的波形漂亮的很 輸出要求，輸入條件及變壓器都不貼上來，
請教前輩，我之前做過200W的，復位時間非常短，不管是低壓還是高壓輸入，所以懷疑是不是他這個是初級感量偏小
0
回復
@freshpowerE
請教前輩，我之前做過200W的，復位時間非常短，不管是低壓還是高壓輸入，所以懷疑是不是他這個是初級感量偏小
從波形上看，復位電壓已經等于電源母線，所以初級感量是合適的，
復位時間長，是占空比過大的原因。匝比過大了，
你想想，導通時間都有5小格了，難道復位時間你能做到小于5小格嗎？
波形周期13小格，220V帶滿載，導通3-3.5小格，是合理的
你把你的輸出要求和輸入條件寫出來，再把變壓器的參數貼上來，
從波形看，就是你變壓器的占空比取的過大，
都幾天了，輸出的要求和輸入的條件都不寫，變壓器的參數也不寫，有問題了就貼個波形，就沒音訊了，最鄙視這種人
0
回復
@水鄉電源
從波形上看，復位電壓已經等于電源母線，所以初級感量是合適的，復位時間長，是占空比過大的原因。匝比過大了，你想想，導通時間都有5小格了，難道復位時間你能做到小于5小格嗎？波形周期13小格，220V帶滿載，導通3-3.5小格，是合理的 你把你的輸出要求和輸入條件寫出來，再把變壓器的參數貼上來，從波形看，就是你變壓器的占空比取的過大， 都幾天了，輸出的要求和輸入的條件都不寫，變壓器的參數也不寫，有問題了就貼個波形，就沒音訊了，最鄙視這種人
另外，請教一下，如果我的電壓輸出是160V 按0.4的占空比，輸入電壓是DC380V固定，這樣的匝比要小于1，對于正激來講，會不會有什么問題。
