NCP1377恒流恒壓實驗調試遇到的問題？

輸出12V/1A.

IMG_20151103_175901

(好凌亂......)

1

原理圖

QQ截圖20151103183249

QQ截圖20151103183303

恒壓圖片

QQ截圖20151103183249

QQ截圖20151103183454

QQ截圖20151103183554

QQ截圖20151103183608

（斷開恒流環）MOS管波形(半載，滿載，100VAC,220VAC)

QQ截圖20151103184037QQ截圖20151103183950

恒流圖片（恒流恒壓環都工作）

QQ截圖20151103185055

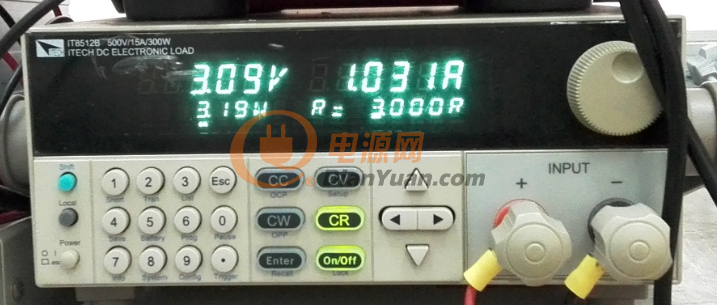

那么問題來了。。。

當負載電阻小于3R,輸出電壓繼續下降，(PC817體內二極管和D8需要正偏，PC817的CTR)。。。D8上的正向電壓也減小導致D8無法正偏，就無法恒流了。

怎么破？？？

全部回復(14)
正序查看
倒序查看
zeroer
LV.2
2
2015-11-03 19:08

0
回復
2015-11-04 09:42
已經被添加到社區經典圖庫嘍
http://m.daogou-taobao.cn/bbs/classic/
0
回復
zeroer
LV.2
4
2015-11-04 11:06
@電源網-fqd
已經被添加到社區經典圖庫嘍http://m.daogou-taobao.cn/bbs/classic/
有什么鬼用……
0
回復
gaohq
LV.8
5
2015-11-04 21:46

加一路輔助電源

0
回復
2015-11-05 10:31
@zeroer
有什么鬼用……
推薦一下   方便大家看到你的問題
0
回復
joe_choo
LV.4
7
2015-11-05 16:20
@gaohq
加一路輔助電源
估計是負載增大的情況下，芯片供電VCC出現了問題
0
回復
joe_choo
LV.4
8
2015-11-05 16:22
@電源網-天邊
推薦一下 方便大家看到你的問題
0
回復
joe_choo
LV.4
9
2015-11-05 16:23
你的12v是從哪里取電的
0
回復
zeroer
LV.2
10
2015-11-05 18:13
@joe_choo
你的12v是從哪里取電的
調試時更改接到------外接12V電源的（原來是接副邊）。。。現在改為：增加一路副邊輔助電源（接R15）。（該方法還沒調試）
0
回復
zeroer
LV.2
11
2015-11-05 18:14
@joe_choo
估計是負載增大的情況下，芯片供電VCC出現了問題
芯片供電VCC 也改----外接電源了。
0
回復
zeroer
LV.2
12
2015-11-05 19:08
@gaohq
加一路輔助電源

0
回復
joe_choo
LV.4
13
2015-11-06 15:22
@zeroer
調試時更改接到------外接12V電源的（原來是接副邊）。。。現在改為：增加一路副邊輔助電源（接R15）。（該方法還沒調試）
整個電路都改為單獨的供電，不要從主變壓器上取電。你即便是負載減小到1R,也會恒流
0
回復
2015-11-08 13:23
@joe_choo
整個電路都改為單獨的供電，不要從主變壓器上取電。你即便是負載減小到1R,也會恒流
同意，輸出的運放供電，也想IC的輸入VCC供電一樣，多繞幾圈，加個LDO。
0
回復
wj_12691495
LV.8
15
2015-11-09 08:16
@417zhouge
同意，輸出的運放供電，也想IC的輸入VCC供電一樣，多繞幾圈，加個LDO。
比較推薦采用單獨供電加線性穩壓的方式
