開關電源問題,求高手解答!?。〖保。。。?!

穩壓式開關電源 芯片用的是cr6229t,測量時輸出電壓穩定在20V左右 一路衰減到8V,然后又跳到20v。。如此循環

想問一下 問題出在哪??!測量芯片2腳VDD端電壓不穩定一直跳變 不知原因 ?求高手解答?。?!

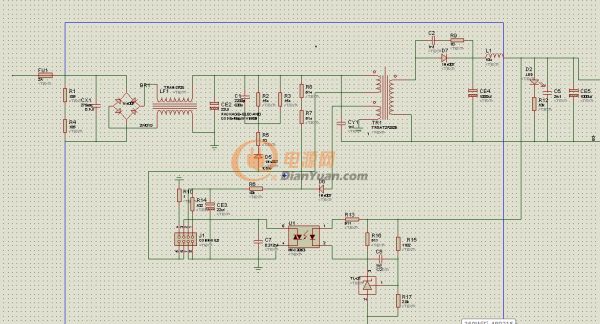

QQ截圖20151010202557

全部回復(6)
正序查看
倒序查看
2015-10-11 09:09
次級帶點負載看看VDD電壓是否能穩定,你的輔助電源繞組電壓太低了,或者繞組同名端反了。 VDD一直靠高壓端電阻給電容充電,所以一直跳。
0
回復
2015-10-12 10:52
已經被添加到社區經典圖庫嘍
http://m.daogou-taobao.cn/bbs/classic/
0
回復
2015-10-12 11:50
檢查一下變壓器的相位,應該不是假負載的問題,沒有假負載 電壓跳動的幅度不會這么大
0
回復
LIHUA1117
LV.1
5
2015-10-13 11:04
@417zhouge
次級帶點負載看看VDD電壓是否能穩定,你的輔助電源繞組電壓太低了,或者繞組同名端反了。VDD一直靠高壓端電阻給電容充電,所以一直跳。
可能VDD是進入欠壓或者過壓保護了   監控一下VDD電壓   有時候VDD電容放小了也有可能   你先把R6短路試一下
0
回復
hh918
LV.6
6
2015-10-13 13:48
@皓天圖1688
檢查一下變壓器的相位,應該不是假負載的問題,沒有假負載電壓跳動的幅度不會這么大
可以先用直流電源給VCC腳一個穩定的電壓看看電壓是否會被拉低,IC有沒有驅動波形。
0
回復
2015-10-14 21:34
變壓器同名端問題!
0
回復
