不錯

張工講的是由電子鎮流器演變來的電子變壓器？

回復17貼的那一位，確實，就是電子鎮流器來的電子變壓器，其實有兩種方案，一種完全電子鎮流器結構，這個也是技術可是非常高明的，因?yàn)椋娐反_實簡單，但懂得原理的人非常少，對我老說已經非常方便，另一種就是可以簡單的應用494的片子就可以了，但這個電路復雜了一些，不過，成本其實幾乎是一樣的，因?yàn)椋皇窃嘁恍┏杀究瓷先ジ吡耍鋵?shí)幾乎是一樣的，因?yàn)椋娮璧刃∑骷姆浅１阋耍@個電路就是頻率穩定。

    其實，電子鎮流器的頻率也非常穩定的，但有的人有辦法，我傾向的還是不用芯片，就是電子鎮流器的電子變壓器了，電路非常簡單，便宜，也非常方便，低電壓如24伏以下的也一概采用同步整流，二極管的壓降高了一些，低壓管子的內阻非常小了，壓降低了，可以非常低的壓降獲得高效率了，如果是電壓高一些的就是二極管整流，如肖特基的壓降比較低。

    就是說，電子鎮流器的做led確實是一個突破了，大家知道，這個效率非常高，因?yàn)椋娮渔?zhèn)流器的效率是97%以上，比什么llc效率高了還是這里就低了不少了，因?yàn)椋捎猛秸鞯男适欠浅８叩模@樣的效率也超過了95%以上，就是搞llc效率高的還同步整流的效率也不可能有這么高了，但成本是非常高的，還要灌膠什么的，成本才是高呢，其實，低成本的我本來要推出，好像要頭破血流一樣了。那么，成本高又要降低成本，就是也要偷工減料了，這個就是led產品做得非常爛的原因了，就是亂七八糟，網上帖子也提到，就是大廠的產品也不可靠，更何況小廠的了，這樣才是惡性競爭了，非常被動，因?yàn)椋T檻低了，誰好像都可以做一樣，就是熟熟意了，我們需要做得是生意，就是必須不一樣，差異化，就是高效率高可靠性低成本才是目的。

    大家所以否定的是，led必須恒流，否則不得了一樣，我問為什么，他們說是亮度不穩定，就是要么非常亮要么暗了，所以不行的，其實，節能燈沒有恒流，什么時候亮度不一樣，不存在的呀，阻容的也是一樣的，都是不恒流的，其實，什么問題也沒有的，我使用了20瓦的兩年了，好好的，什么恒流不恒流的，什么關系也沒有的呀。

我有點不明白，電子鎮流器的  L  用一個變壓器替代后，如果變壓器次級還整流濾波的話，那么 當次級其中一個整流管導通時，此時的變壓器初級還能當一個電感來看嗎？我覺得不能，（此時只能當一個電壓源來看，電壓就是次級輸出電壓乘以變壓器匝數比 。 ）那這時初級部分還怎么振蕩呢 ？ 一個電容串一個電壓源 ？

所以，我說了，當初提出阻容的大家說不行，結果有人搞了就淘汰了電子的，這個是小功率的，希望大功率的也淘汰開關電源的，產品還可靠的多，這個確實是一個很好的思路與出路了，才是真正的希望。其實，就是阻容的我發現極少人知道這個可以形成電源，如，電瓶充電，沒有變壓器，開關電源，電容到處有的，一下子就可以搞了充電，如果電流小了，不過就是時間長了一些了，其實，我問過哪一些大學生，一概不懂，非常奇怪的是，我寫了容抗感抗的公式，問我寫公式干什么，原來一竅不通，沒有學過，這個我在讀普高的時候就高中物理學過了，一畢業，就用日光燈40瓦的補償電容就是4,7微法，因?yàn)椋@樣電流0,4安變成了40/220的0,18安了，這個電容多呀，所以，15安時的電瓶就是搞了電容四個二極管整流就可以充電了，白費不得其解的是，怎么大學生出來我寫的公式好奇怪一樣，這個可是高中的知識的呀，我那時是八十年代的高中，那時教育估計比后來強多了，我問是三氧化二鐵穩定還是四氧化三鐵穩定，結果一概不知道，有的說后者穩定，其實是前者穩定，為什么，就是鐵的二價三價，前者三價后者存在二價，所以前者比后者穩定了，這個都是基礎知識了。

    所以，我說中國的教育也是成問題了，讀書出來的書呆子多嗎，都是非常死板教條，本本主義，沒有什么思考思維能力的，所以，我提到了什么僵化思維教條主義，書呆子就是這么一個由來了，當然，少數人比較靈活，實在，可以應用，就是讀書了知識必須用上，就是活學活用，充分應用知識的力量。

    還有，我提到的就是必須吊里郎鐺的不敢三七二十一的就非常好樣的，不要條條框框受限制了，可現實就是條條框框，根深蒂固的什么標準答案，一事無成的，一些人確實非常死板，中國的教育究竟怎么了，大學生數量多了質量低了，八九十年代5%的人上大學，90年代末開始數量越大質量越低了，為什么有人說本科生還不如當年的高中生，當然是某些人了，現實確實可以看到高中生比大學生牛，知識反而更多，所以才會有人說了此話了。比如高中生學過數列極限微積分初步，非常會數學計算，大學生甚至完全不懂了，如果感興趣問一下就一定知道的，非常多大學生不懂高中的知識嗎，我們當年高中確實學過微積分，這個確實真的，如果不信，問一下八十年代中期，因?yàn)椋揖褪侵衅诘模瞧崭撸皇锹毟摺Ｄ菚r(shí)的質量還比較高了。

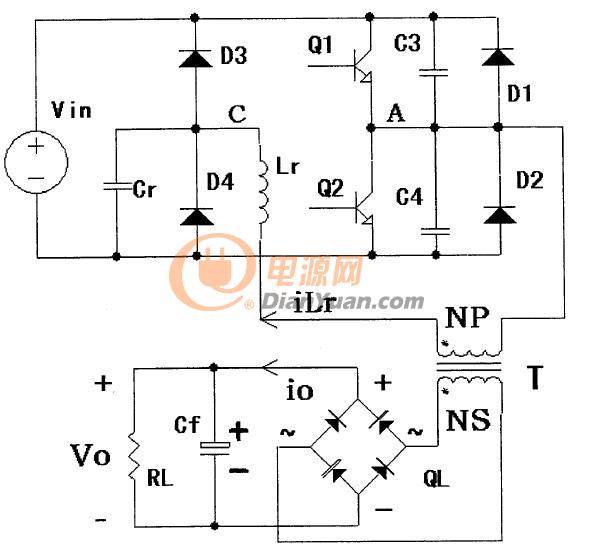

我回復19貼的，有點不明白，確實是這樣的，不是只有一個變壓器，其實是一個全諧振變換器，就是必須串聯非常恰當?shù)闹C振電感器，諧振電容二極管鉗位，這樣是可以短路，而且，完全構成了與阻容一樣的電壓高低的電流曲線了，就是這樣的，電容電抗公式，算出歐姆數，220伏除，得到電流了，輸出就是電阻歐姆數，與電抗歐姆數勾三股四弦五的平方與方根，就可以算出了多少電壓的電流是多少了，其實就這么簡單了。

    注意，這個構成了完全的電阻分壓了，其實，就是存在P=CUUF/0,90，這樣選擇電容，頻率設計多少選擇電感量，按照諧振頻率的計算公式就可以得到了，所以，搞懂了就非常容易了，這個就是歐姆定理，一些公式就可以計算了，重點就是電路設計才是難了一些了，就是這樣的。

張工你這個怎么反饋 ？ 假設運行中負載突然加重了，輸出電壓降低了些，這個反饋信號反饋到原邊，原邊是通過改變什么來讓輸出達到額定值 ？

想起來了你的這個也是靠變頻。

還有，恕我愚鈍，我怎么感覺你這個跟LLC一樣的呢 ？不過多了 兩個二極管啊，就是諧振電容旁邊的兩個二極管。

其實，這個電路是我的2005,12,15的中國的發明專利，還有，美國的1995,09,05的發明專利，早了我十年了，要不是我提到的，因?yàn)楫?dāng)年的丟了，上網叫網友幫我找，結果那位D先生有辦法，上傳了網上了，你看看是不是非常完全一樣的呀，就是人家變壓器畫了，其實，一模一樣，不是說中國的技術時間最先進嗎，怎么20年前的技術我十年前的一概不知道的呀，還有，美國老早就采用了這個準諧振技術了，我其實大個的也看到美國機器上有了，現在上傳VK模塊板橋式正弦波電流就是準諧振技術的呀，那么國人一概不不知道，其實，是因?yàn)闆]有工具書資料了，搞不懂了，還有，我上面提到的非常形象，就是低端低技術含量的就看哪一些帖子都還是集中在反激的，真正llc的還非常少了，改進的這個llc準諧振的是我上傳了，不然，還不知道了，就是首先是學問的問題了，中國人炒作第一了，存在許多誤導了，真正的新技術談?wù)摰姆浅Ｉ伲鋵?shí)，非常多都一概沒有上網的，許多人不知道，上網看信息，其實，一概看不到的，我知道非常多網上一概空白的，大家從這里了解信息，就是錯誤，因?yàn)椋录夹g(shù)一概保密，就是一概不上網，我知道的就是這么一回事。中國的技術落后就是落后在這里了，原因好多，首先，就是不知道有什么新技術信息與內容了，公開的地方是看不到的，就是保密二字了。

    這個技術原理看上去確實就是llc一樣的樣子，其實，可以也上面是不是也是兩個L，可以llc，但一個是多諧振一個是準諧振，準諧振就是多諧振的改進型，其實，llc多諧振存在不少問題，許多人知道，但沒有懷疑，標準答案，llc沒有幾年，人家也是的呀，就進入了改進的llc準諧振技術了，就是這么一個由來，這個是這樣的，llc多諧振的環流大，比較大的電流關斷，準諧振是環流非常小了，只要滿足開關管結電容的勵磁電感能量的置換就可以了，而且，是0流關斷的，多諧振是大電流關斷的，頻率的變化規律是相反的，嚴格地說多諧振存在非常大的技術邏輯的矛盾，甚至可以說就是錯誤的，準諧振才是正確的，但是，準諧振首先要搞懂多諧振，我是這樣先多諧振好多年了，才實現了升級的準諧振技術了，因?yàn)橹袊裁茨兀褪嵌嘀C振技術搞懂者還寥寥無幾了，而且，中國人比較死板教條，因?yàn)椋辛薼lc就是唯一正確的，哪怕確實出現技術問題，其實，這個問題還非常大，就是沒有人懷疑，沒有改進你，我03年秋 摸索多諧振，就發現不少問題了，兩年時間就改進了llc，就是我申請發明專利的由來了，其實，美國人也是1995年，怎么中國就是只有多諧振老套了，沒有改進，存在問題也是對的，其實，這個就是一個錯誤，所以才進入了準諧振就是四代技術了，現在我國已經開始出現了，我知道一家公司采用四倍，我論壇的是三倍頻率也改成了四倍了，因?yàn)椋思也捎?我也4 了，就是最高100千赫，最低25千赫，我采用80到20，如果提高一些也就是25到100的了，其實，我國也出現了，但就是不上網，大家不知道了，這個也不是在中國唯一了，中國其實有了，是我上傳的，不然，還不知道呢，是從去年5月份開始的，我上網炒作了，開始一段時間大家還大驚小怪的，因?yàn)椋瑳]有新內容，新的少見多怪了，都是什么內容，就是低端低技術的討論，所以，許多人不上網，就是什么也沒有，說什么垃圾，上網成了一些人說的什么【烏合之眾】，就是新內容太少了，沒有什么看的，這個又是為什么呢。

學習了，樓主！

回復，阻容功率因數低，確實，是容性負載的，但是，這個不是問題，本來，電感鎮流器太多了，沒有并聯補償電容，即40瓦4,7微法，電動機多，都是感性的呀，多一點容性的對電網還是非常有好處的嗎，因?yàn)椋β室驍?shù)低產生的電流大，會增加整條線路的損耗的，這個不是問題。

    你所說的短路怎么辦，不是有二極管鉗位，可以充分的選擇諧振電流了，因?yàn)椋业恼搲思乙矊?shí)踐過了，深度的軟開關狀態了，節能燈不也一樣嗎，短時間根本不是問題，那么，節能燈又怎么辦，難道不可靠了，不是一個問題的，提到開路怎么辦，怎么這樣是問題，莫名其妙，因?yàn)椋_路就是沒有電流嗎，電壓是變壓器匝比關系了看，多少就是多少的呀。

    至于實現寬電壓輸入范圍，其實，你是完全慣性思維了，就是led條條框框的指標根深蒂固了，我怎么說的，條條框框徹底打破，這個是鄧小平說的吧，怎么那么不開竅的呢，中國人就是死板教條主義了，我提到必須吊里郎鐺三七二十一的才是希望的呀，這個就是說，節能燈，日光燈電子鎮流器都是一樣的，沒有太寬的輸入電壓范圍了，阻容也一樣的，就是電壓輸入高了一些亮了一些輸入電壓低暗了一些，想象不得了了，是不行的，就是變化太大了，其實，我們用了那么多年了，是數十年了，怎么從來沒有發現變化的呀，節能燈，阻容確實都不恒流，與我這里談到的是一樣的，怎么阻容小功率全部采用了，有什么不一樣了，完全沒有，子虛烏有的呀，好像你在我的帖子里提到led必須恒流，現在又提到了，其實，不是你所說的，有問題嗎，沒有，就是顧慮太多了，沒有必要，所以，我才會說必須吊里郎鐺三七二十一的就有救了，中國太需要把哪一些破磚破瓦的統統的給砸掉，才是太對了，不過就是如此了，我看我們這個國度難了，就是那么多死板教條的人阻礙了，哪有那么多條條框框的呀，所以，新的大家不敢用了，就是所謂的違背了，還是佩服搞阻容淘汰了開關電源的人，他們不是偷工減料，經濟實用的呀，因?yàn)椋瑳]有掌握電子鎮流器電路，否則，一定早就淘汰了開關電源的了。

    所以，就是必須我上面反復說的，才是對的，出路就在這里了，我們被條條框框坑苦了，什么都不敢做，不敢試，就是神圣的標準答案了，但是，中國社會現實看到什么了，太有創新太有發明創造了，中國造假恐怕世界第一了，怎么真的反而大家不信了，顧慮這么多的呀。

    所以，我說了，就是外行人罵總是內行人，說的頭頭是道句句是理，就是胡言亂語的太有人相信，真實的科學理性的總是沒有人相信的呀。就是這么一個怪圈了，在我們的社會，多少信假反而不信真的了，看看，現實都是這么一回事的，非常奇葩，怪相了，所以，技術落后的原因就是不敢創新了，創新有如洪水猛獸了，其實，創新才是最重要的，這個是科技含量生產力的提高，最希望的前景在這里了。什么大眾創業萬眾創新，看來也是胡說八道了，一點小創新就阻力這么大，就是懷疑論，一些胡說八道信得人又實在太多了，這樣子談什么創新哇呀。
