方案名稱：36V1A單級有源LED恒流控制芯片資料方案分享

方案品牌：深圳市茂捷半導體有限公司

方案簡述：M8900是一款原邊反饋、帶單級有源PFC高精度的LED恒流控制芯片，M8900集成了單級有源PFC線路，可實現較高的功率因素和很低的總諧波失真，芯片可以進入準諧振模式，從而實現較高的效率和降低的開關損耗。M8900內置了多重保護功能來保證系統的可靠性，包含LED開路保護、芯片過壓保護和UVLO欠壓保護、LED短路保護、逐周期限流等。

方案特點：原邊反饋省去光耦和TL431等器件

               單級有源功率因素校正PF>0.9

               高精度的LED恒流輸出

               超低啟動電流10uA（TPY）

               谷開關技術、較低MOS管的開關損耗

               LED短路和LED開路保護

               優異的線電壓調整率和負載調整率

               采用SOP8封裝

產品規格：輸出 36V1A   封裝 SOP-8

芯片應用：LED筒燈、射燈

               LED平板燈、天花燈

               LED T8燈管、T5燈管

               LED PAR30、PAR38燈

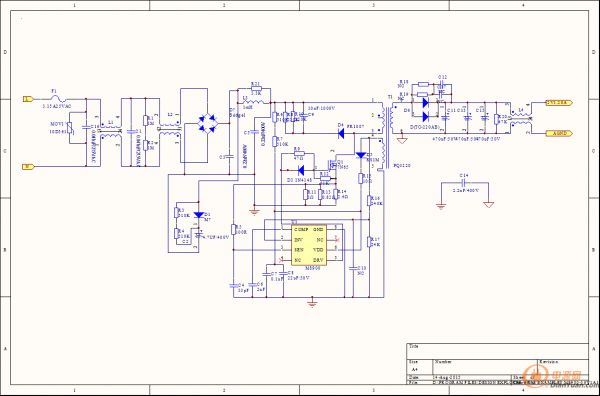

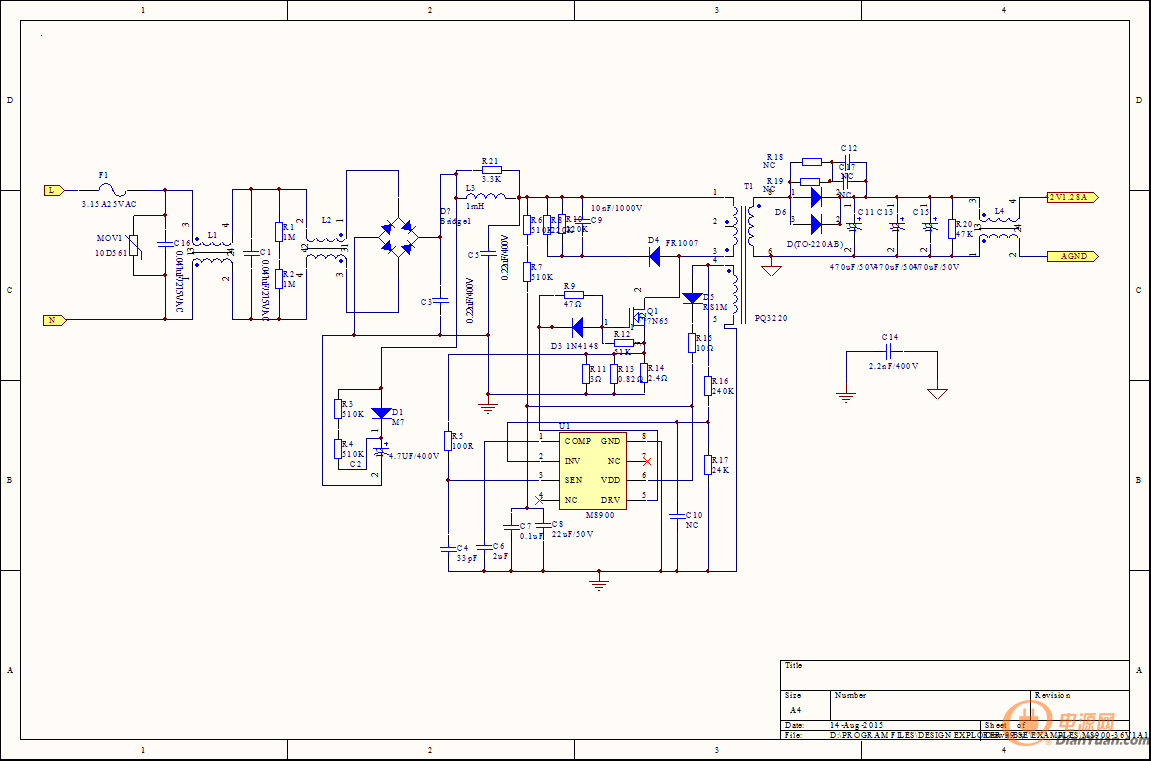

電路圖：

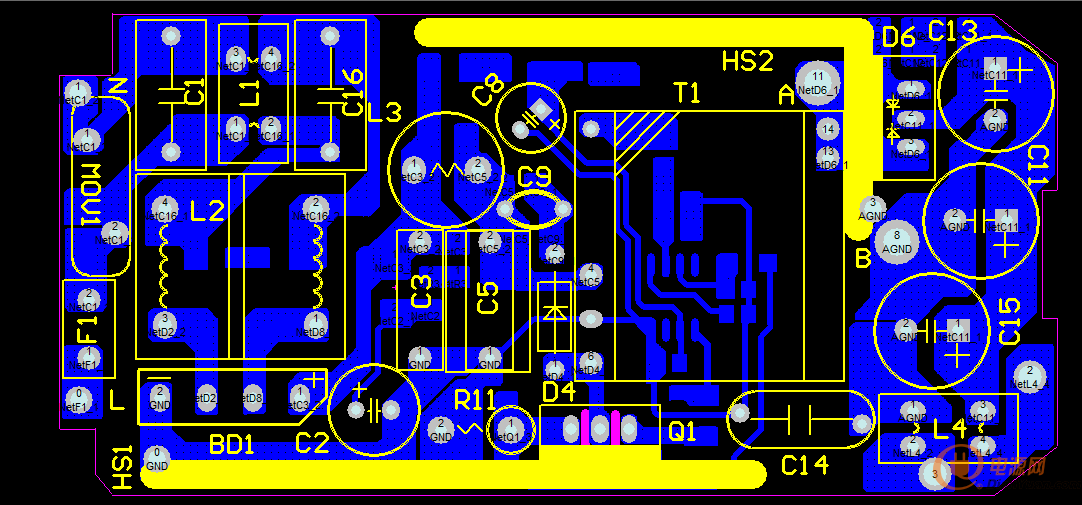

PCB：

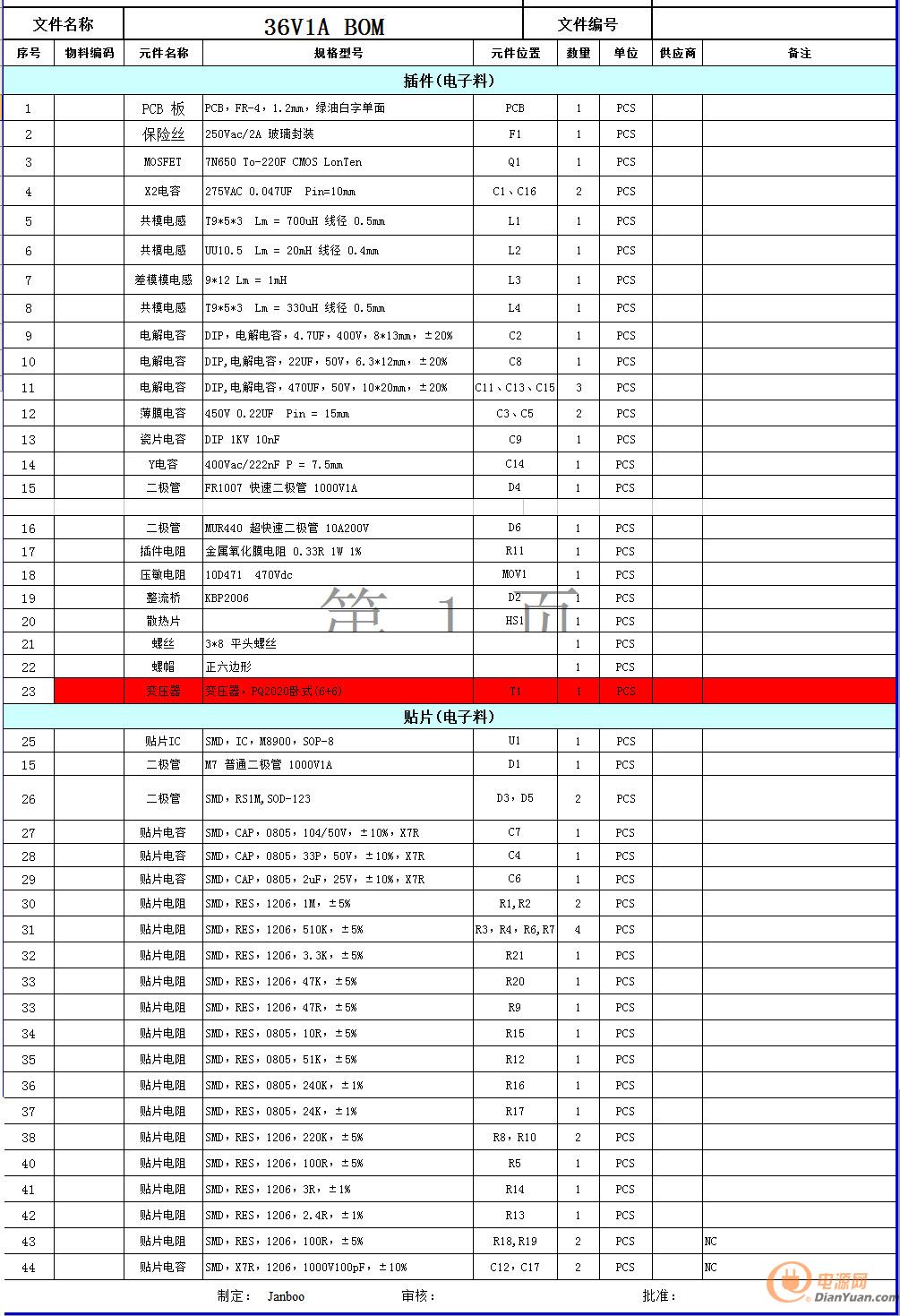

物料清單：
