1.方案名稱：摩托車燈 汽車燈 電動車燈 地攤燈 球泡燈 船舶燈方案（SL9004）

2..品牌：不詳

3..方案特點：目前市場上最成熟穩定的電動車燈，摩托車燈，汽車燈LED驅動IC；12-85V范圍內供電，恒流效率好，電流保持10MA以內幅度變動；對電感一致性要求不高。

4.：輸入12-85V 輸出 3串 電流2A以內  功率20W以內

5.方案應用范圍：摩托車燈 電動車燈 汽車燈 地攤燈 球泡燈 船舶燈等

SL9004內置MOS 降壓型大功率LED 恒流驅動芯片 負載可驅動2A電流

SL9004 供電12-85V轉3串1.5A摩托車燈方案，供電12-85V轉3串1A/2A電瓶車燈方案

SL9004 供電12V-24V轉3串1A/2A汽車燈方案，供電12-85V轉3串1A球泡燈方案

SL9004 電動車燈遠近光燈切換方案；高亮低亮切換方案；

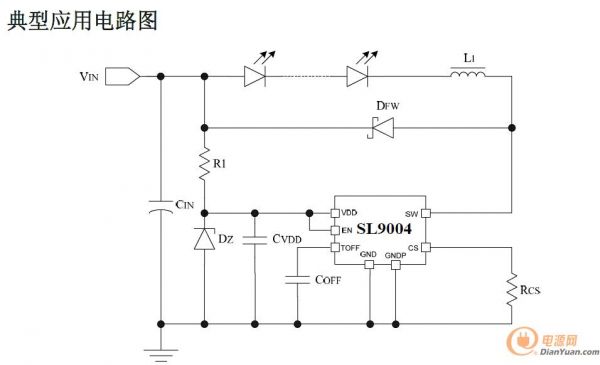

6.SL9004芯片電路圖：

7.物料清單

詳細請看下方規格書

8.聯系方式

深圳市雙宜科技有限公司

TEL：13823527686

QQ：2471158555

9.芯片介紹：SL9004datasheet.pdf

概述：

SL9004 是一款高效率，降壓型高亮度LED 燈恒流驅動芯片。內置100V/8A功率MOS 管，尤其適合寬輸入電壓范圍的LED 驅動。SL9004 采用固定關斷時間的峰值電流控制方式，其工作頻率最高可達1MHz，可使外部電感和濾波電容體積減小，效率提高，節省PCB 面積。關斷時間最小為620ns，并可通過外部電容進行調節，工作頻率也可根據用戶要求進行調節。在EN端加PWM 信號，可調節LED 燈的亮度。SL9004 通過調節外置電流檢測電阻的阻值來設置流過LED 燈的電流，從而設置LED 燈的亮度，流過LED 燈的電流可從幾十毫安到1.5 安培變化。SL9004 采用MSOP-8/PP 封裝。散熱片內置接SW 腳。

特點：

1.內置100V/8A 功率管

2.寬輸入電壓范圍：5V~100V

3.高效率：可高達92%

4.最大工作頻率：1MHz

5.峰值電流采樣電壓：250mV

6.亮度可調：EN 端加PWM 信號

7.關斷時間可調

8.內置電流采樣前沿消隱電路

應用領域：1.平板顯示器LED 背光燈 2.電動自行車燈 3.LED 射燈 4.強光手電筒
