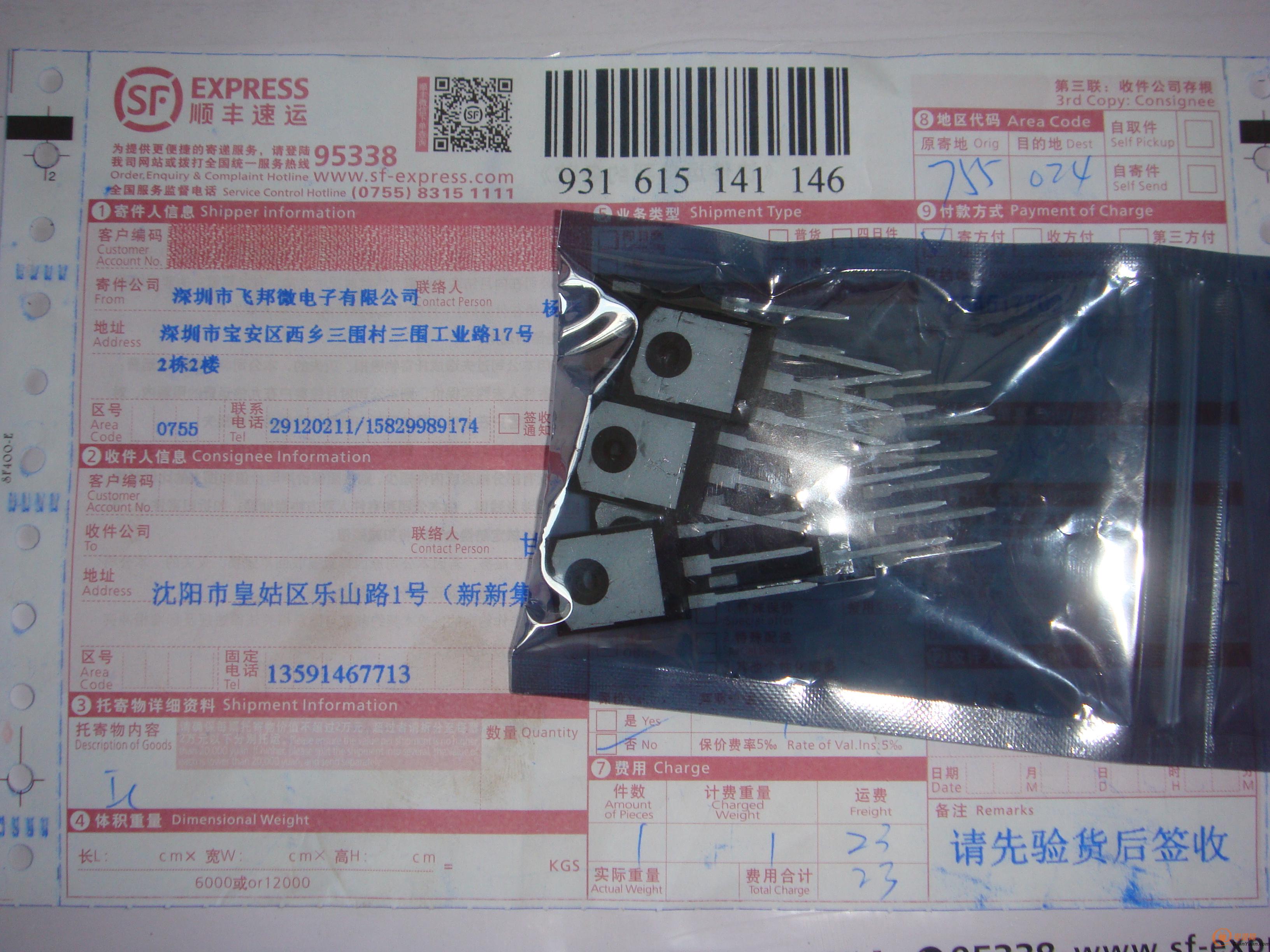

首先感謝后羿對此次活動的支持，26日收到后羿贊助的管子，
對此表示非常感謝。本人一直以來對電子非常愛好。特別是有關逆變的方面，在貴網站也泡了有一段時間了。藉此機會抱著學習的態度獻丑一回，鼓搗的不好大家輕點拍磚，建議絕對會虛心接受。由于工作原因只有一個休息日
，所以只能今天碼字了。下面開始正題！！！
本次制作的是48V500W的正弦逆變，做大沒電池，做小沒意思，所以挑了500W。配自己電動車的電池正好。前級摘至本網站全硬件逆變的3525淺閉環加后羿的管子，后級用EG8010成品驅動板加840或460，收到管子的第二天開始筆畫的所以只能洞洞板施工了，玩轉印又沒設備。

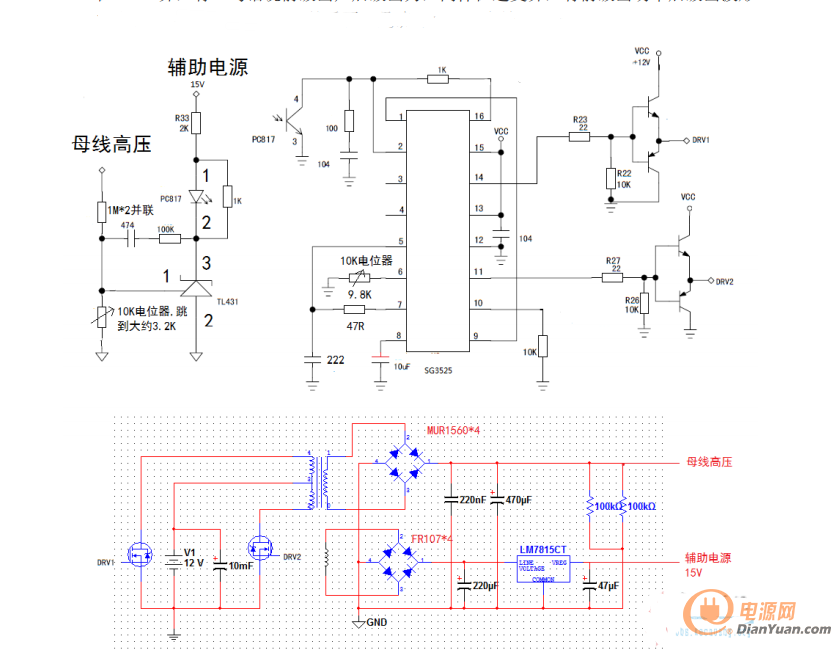

前級原理圖
這是萬里長征的第一步3525前級驅動

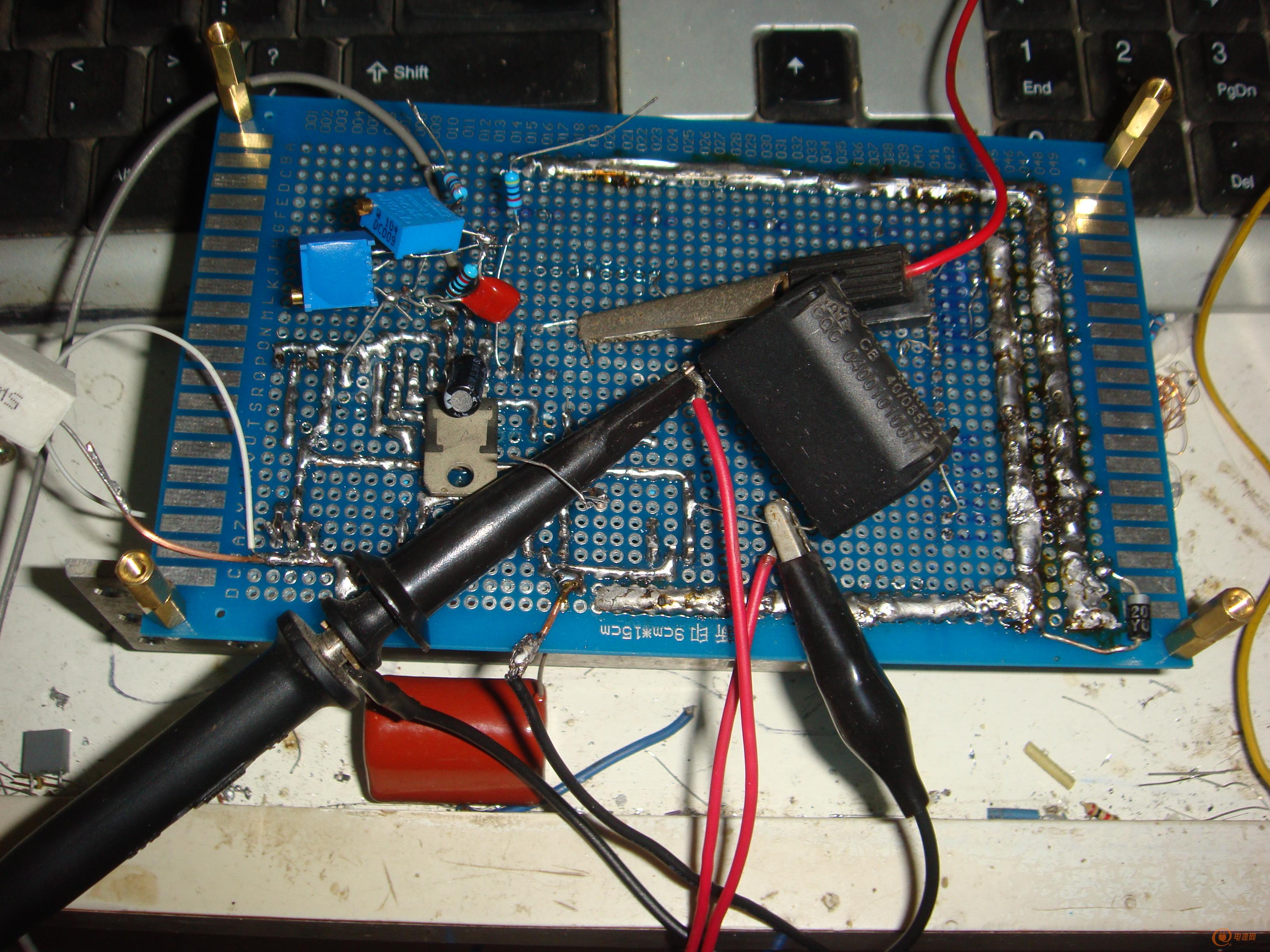

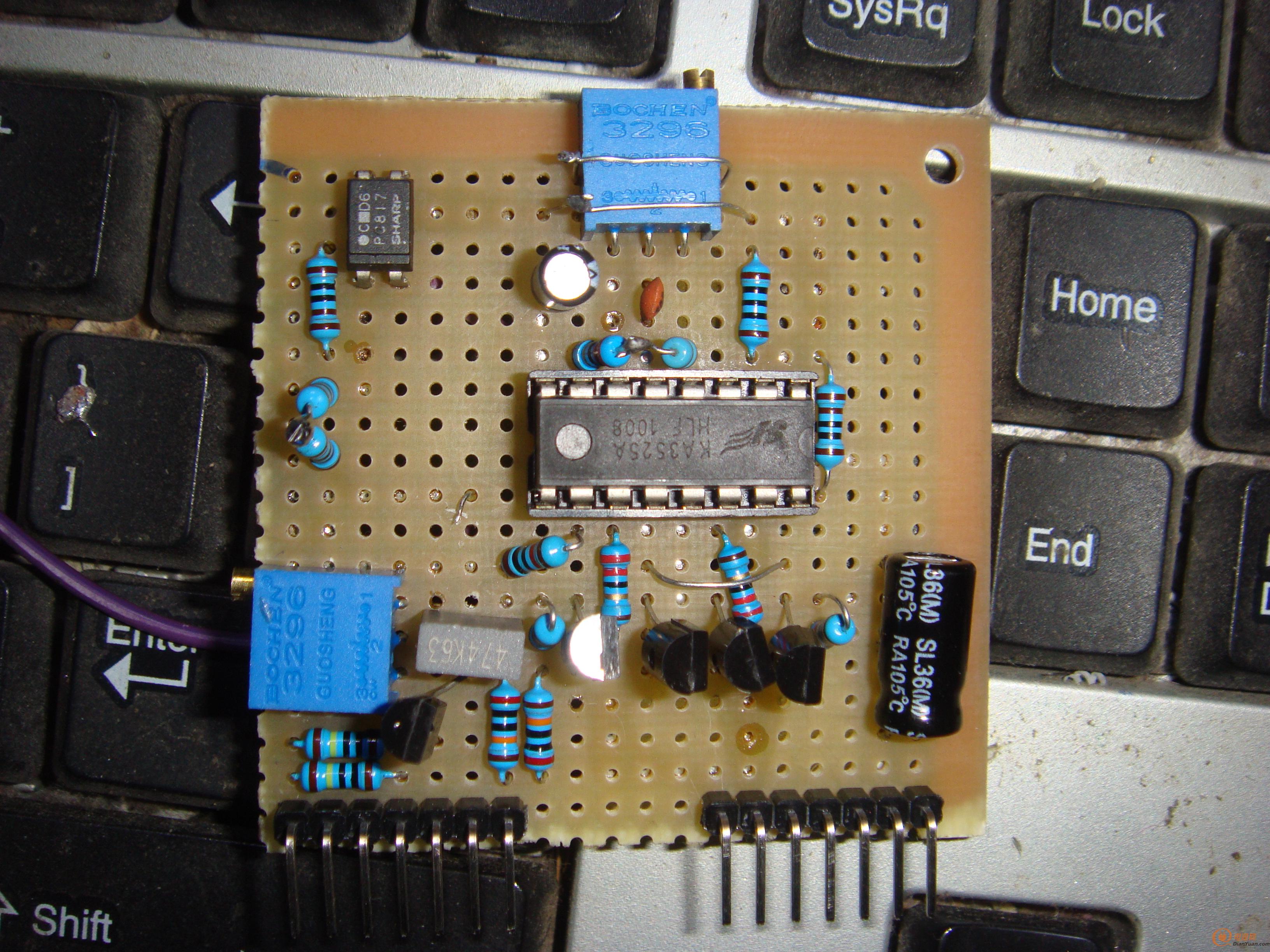

這是搭好的前級驅動板子
首先感謝大家還在持續的關注我的帖子，原定9月的截止時間我是肯定完不成的，原因是我在購買磁芯時貪便宜著了道，買了幾副拆機貨。回來也沒太仔細看，結果試驗時頻率定在22K無論怎樣調整電路（包括重繞了4次變，自認為應該變不會差的太多）都是D極的反鋒高，制做逆變最忌諱了，這是要炸管的節奏啊。空載10分鐘磁芯溫度過50了，最后打聽了幾位高人，有說懷疑磁芯問題的，我就把磁芯外面的困綁膠帶拆開，一看不要緊貼合面沒事，再看E的低洼處，像瓷器開片一樣全是細紋，幾副多多少少全都有，這才知道上當了

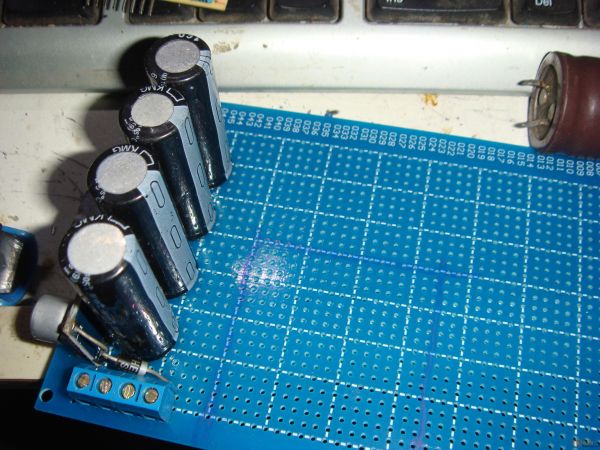

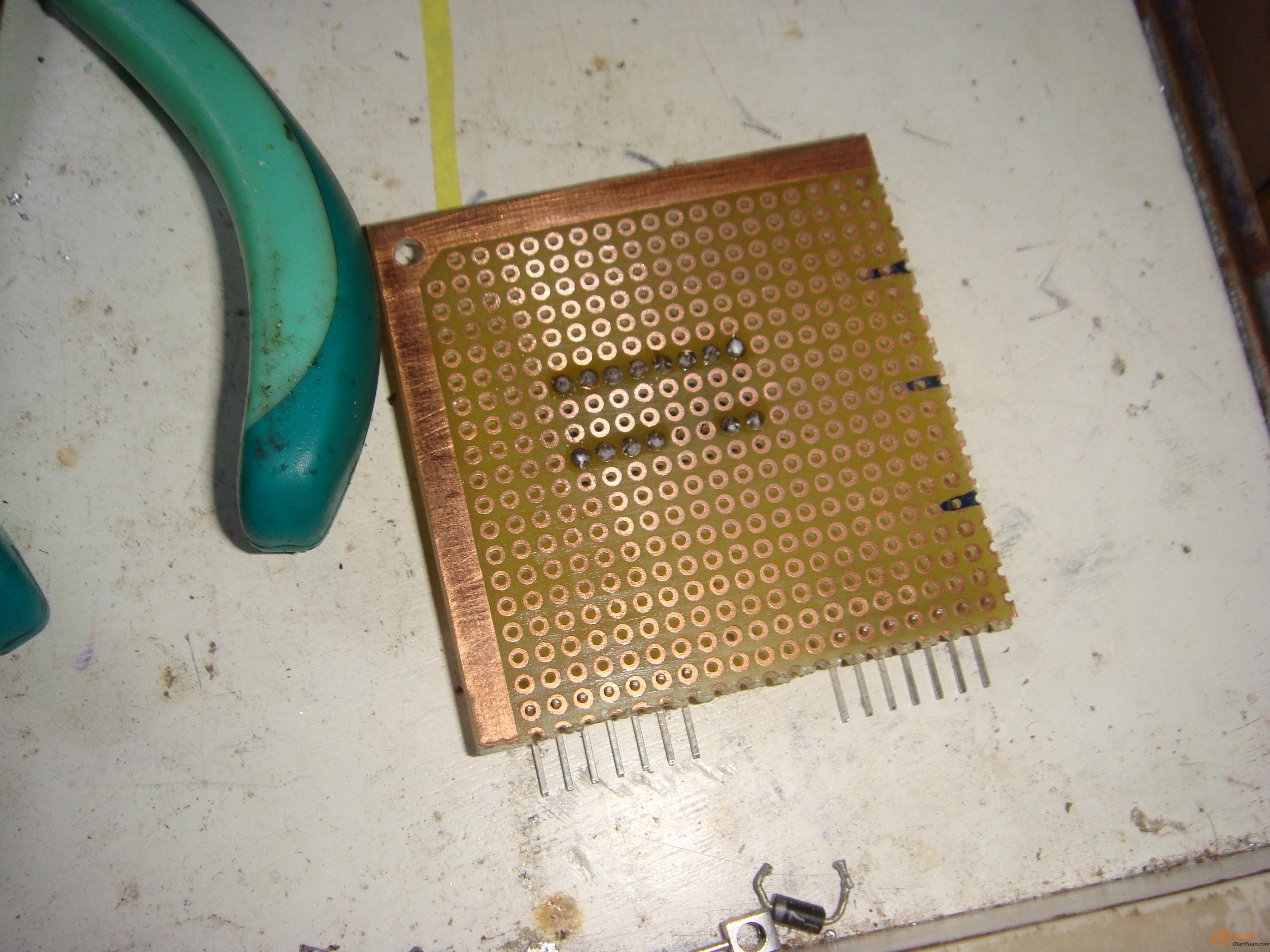

得知參賽截止時間又后延了，后來又買了幾副好的磁芯裝上好了，空載就30多度這回就好多了，先上幾張制作過程的圖片吧下邊是第一次玩感光油墨做的電路板，有點磕磣
你的意思 是不是買來的變壓器 磁芯有不同程度的開裂現象？？？
關注哦
