1) 方案名稱:15W ,高PF,buck非隔離單級,T8燈管照明驅動方案
2)方案特點:
QR準諧振工作模式,高效率,高穩定性,方便設計
高精度的線性調整率和負載調整率,批量在3%以內
有源功率因數校正,高PF,低THD
谷底導通技術降低MOS管開通損耗
超快啟動速度:<500ms
芯片超低的工作電流
寬電壓輸入
LED開路保護
LED短路保護
芯片供電欠壓保護
過熱調節功能
SOT23-6,SOIC-8兩種封裝模式

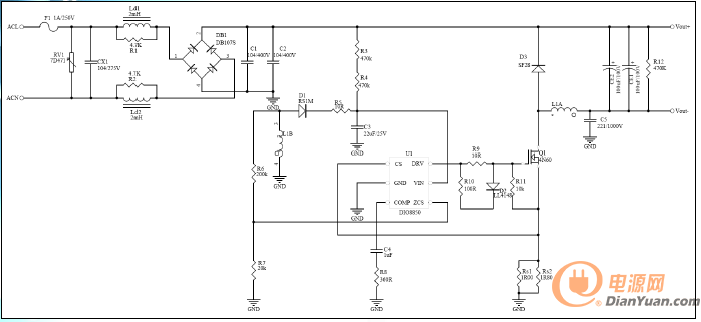

3) 方案電路原理圖

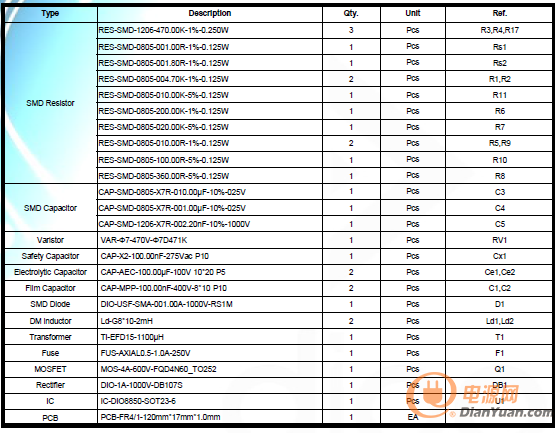

4) BOM物料清單
5) PCB資料及DEMO實物圖

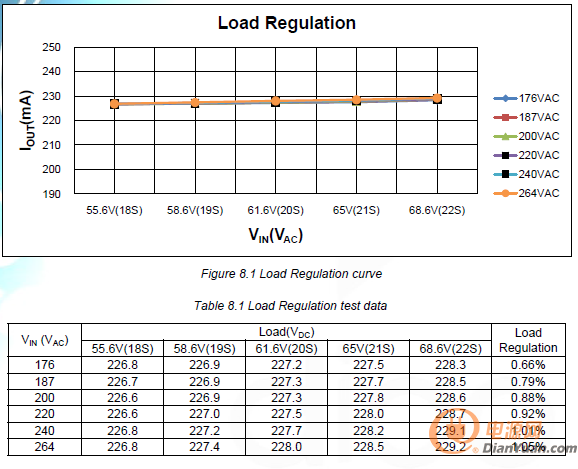

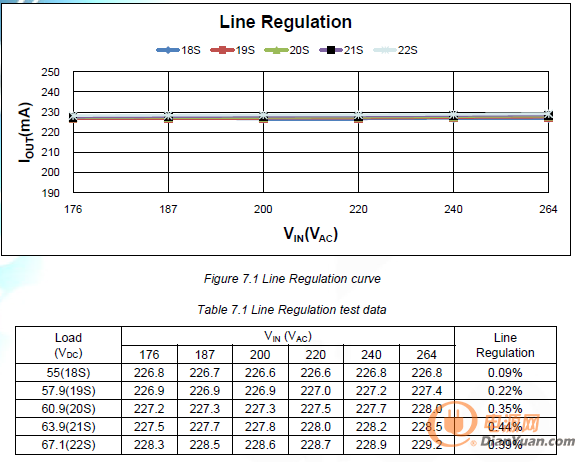

6) 線性調整率及負載調整率曲線

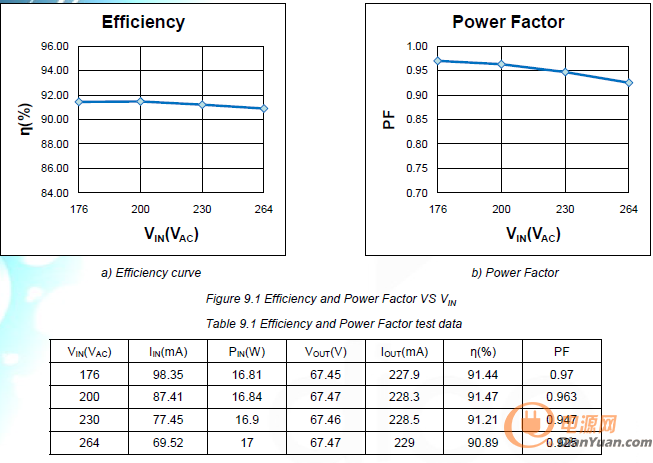

7) 輸出效率及功率因數曲線

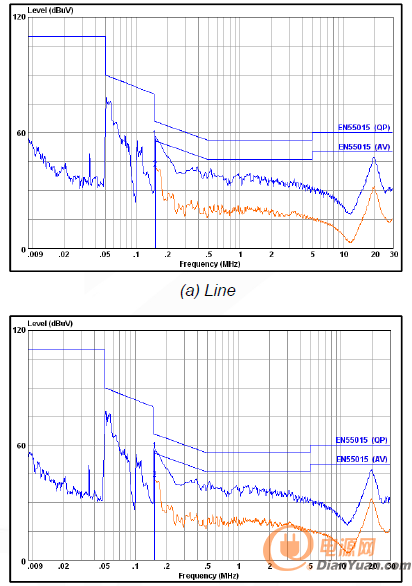

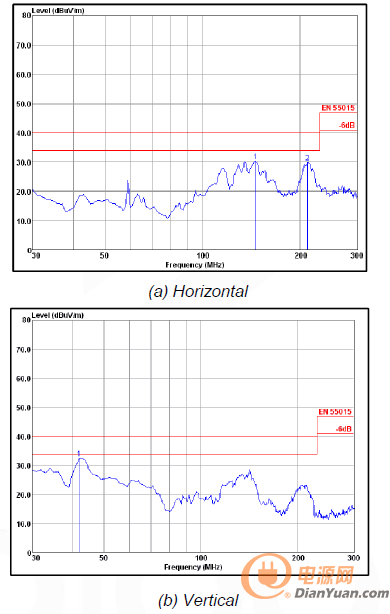

8) 靚麗的EMI曲線(6dB以上的余量)
