【2015電設賽前準備】BOOST開關電路遇難題求拯救。

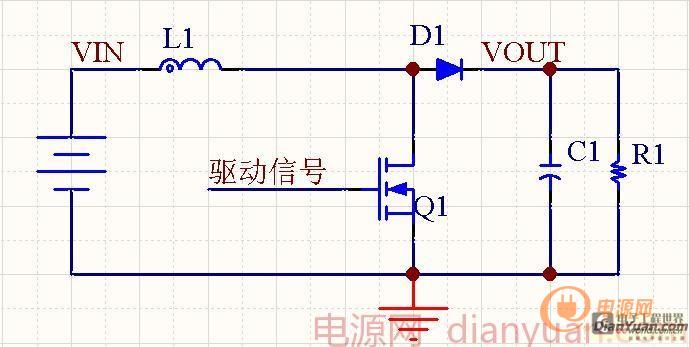

屬于最簡單的BOOST電路結構。

電感理論計算83UH我取了300UH(EC42磁芯+1MM直徑漆包線繞制),開關選用IRF540,輸出電容2200UF,

出現的問題:1、在較小負載(300歐姆)或空載時還算正常,可是一加大負載(30歐姆)電感就開始響,電壓瘋狂往下降,看穩壓源輸出已經過流保護,穩壓源從12V降到2V,電流3A,可是我輸出電壓(空載)才18V。

2、按理論來說1-D=Vin/Vout,但是我所做的電路在70%時升壓已到極限,在增加占空比電壓反倒下降。



這兩個問題困擾了好幾天,一直沒想明白。今天中午因為著急炸了個電容,望各位有經驗的大俠為我答疑~

d01373f082025aaf648a65e0f9edab64034f1a64


全部回復(15)
正序查看
倒序查看
2015-08-11 09:25
我們的效率上不去啊,搞不到90%
0
回復
Elevener
LV.1
3
2015-08-11 10:51
@漠北的孤狼
我們的效率上不去啊,搞不到90%

你們提高占空比會出現輸入電流過高的問題嘛?我們電流隨著占空比升的很快,一下子就過流保護了。

0
回復
Rachelmi
LV.9
4
2015-08-11 16:04
做實驗的時候要注意安全哦~
0
回復
2015-08-11 19:38
@漠北的孤狼
我們的效率上不去啊,搞不到90%
我的效率有95左右,但尖峰有4V左右,72W輸出,不知怎么消除
0
回復
Rachelmi
LV.9
6
2015-08-12 09:34
@臥虎山大當家
我的效率有95左右,但尖峰有4V左右,72W輸出,不知怎么消除
電流的問題?
0
回復
2015-08-12 09:48
@臥虎山大當家
我的效率有95左右,但尖峰有4V左右,72W輸出,不知怎么消除
開關頻率多高?  有沒有采取吸收電路去除尖峰?
0
回復
Rachelmi
LV.9
8
2015-08-12 09:54
@丶丨貝爾
開關頻率多高? 有沒有采取吸收電路去除尖峰?
一般多高會在安全范圍內呢?
0
回復
417zhouge
LV.9
9
2015-08-12 16:29
開始有噪音就應該查下PWM是否還正常,磁芯是否開始飽和。DC 電源過流保護了,所以輸出不到大功率,再加占空比也只是讓DC電源恒流工作,,輸出不了更大的功率。
0
回復
Rachelmi
LV.9
10
2015-08-12 16:37
@417zhouge
開始有噪音就應該查下PWM是否還正常,磁芯是否開始飽和。DC電源過流保護了,所以輸出不到大功率,再加占空比也只是讓DC電源恒流工作,,輸出不了更大的功率。
噪音還有別的原因么?、
0
回復
417zhouge
LV.9
11
2015-08-12 20:09
@Rachelmi
噪音還有別的原因么?、

掛波形找原因。原理清楚了,就知道哪個元器件的正常波形應該是什么樣子的,異常的時候哪個波形變化了。

哪個元器件的波形不對,最耗時間的辦法,但是很有效果。

0
回復
小黑豬
LV.2
12
2015-09-11 21:42

輸入電壓多大?期望輸出電壓多大?用模擬控制,還是數字控制?

如果你是用mcu做單電壓環控制,你選的電路參數會遇到很多麻煩。

0
回復
2015-12-02 11:30
@417zhouge
掛波形找原因。原理清楚了,就知道哪個元器件的正常波形應該是什么樣子的,異常的時候哪個波形變化了。哪個元器件的波形不對,最耗時間的辦法,但是很有效果。
恩恩,嚴重同意,樓主別怕費時間,但這樣真的很有效
0
回復
2016-12-06 13:54
@Elevener
你們提高占空比會出現輸入電流過高的問題嘛?我們電流隨著占空比升的很快,一下子就過流保護了。
頻率得選取合適 需要稍微計算下滴  脈寬大,輸出電流會跟著大的 輸出電壓變大的,
0
回復
2016-12-06 13:55
IRF540內阻偏大啦   用3205啦 什么7575啦    好用  用個3843芯片   就很好控壓啦   啦啦啦
0
回復
2016-12-06 13:57
輸出電容怎么2000UF了呢   太大啦  簡易用幾百UF的多個并聯  用高頻電容  紋波小啦   電感響,有可能頻率不對啦
