小白請教大神··跪求！一個非常簡單的穩壓管擊穿分析···

搜狗截圖20150802121022

搜狗截圖20150802121429

各位前輩：

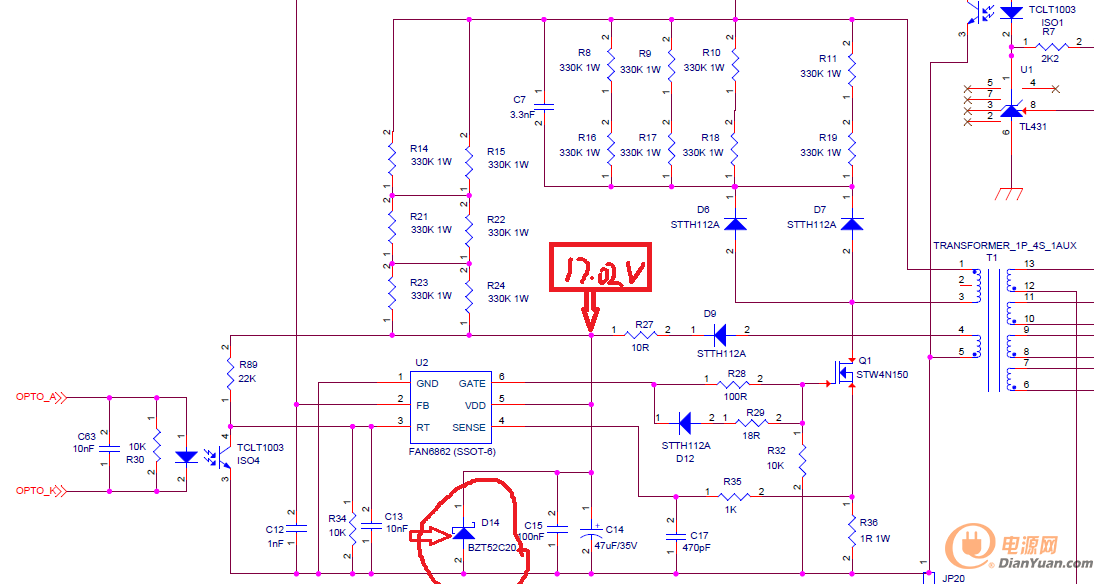

             週末愉快！小弟我是做電源FA新手，在此請教各位前輩個白癡一點的問題！如圖示：

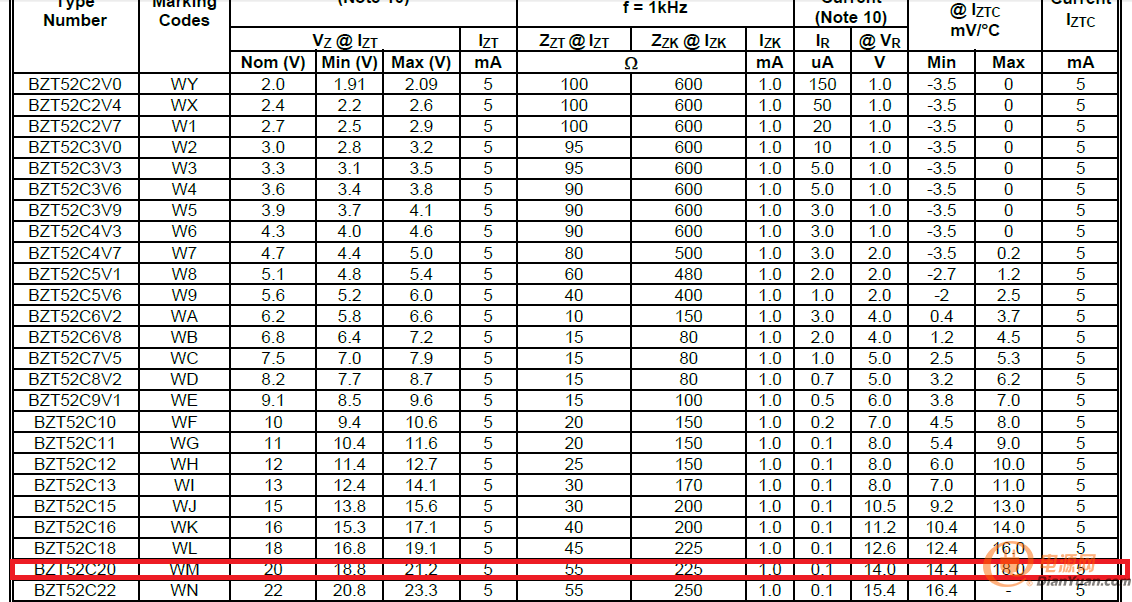

    最近生產車間反應D14穩壓管頻頻出現fail，我看了一下D14穩壓為20V，我們的D9鎮流出VCC17.2左右DC供U2電源，按我理解是此穩壓管是用來保護U2VCC不過壓擊穿的，我把壞的拆下來量內阻好壞對比由3.4M變?yōu)?0K,且輸出電壓在3.6V左右應該是內阻變小對地把電壓拉低了，把壞的取下來電壓恢復正常也不飄，也就是要不要它都無所謂，示波器檢測峰值也是相當平滑，我想問的是是什么原因?qū)е滤麎牧耍沁^功率了，還是制程問題，我想過換大功率一點的穩壓管，這樣會不會失去原來的意義呢？請指教我理解的是不是錯誤，謝謝··



全部回復(15)
正序查看
倒序查看
Leon_Qiu
LV.2
2
2015-08-02 23:15
沒人嗎？··還是太菜的問題沒有人回答我！！要哭了
0
回復
2015-08-03 10:08

這里最好不要加這個穩壓管，當穩壓管內阻變小后流過電流非常大，即使電壓并沒有超過穩壓管額定值，批量生產時也極容易出現問題。

如確需穩壓，可考慮加線性穩壓好一點。

0
回復
2015-08-03 11:50
@Leon_Qiu
沒人嗎？··還是太菜的問題沒有人回答我！！要哭了

建議加大R27，降低VCC到12-15v左右，這個穩壓管可以去掉。

0
回復
2015-08-04 09:56
已經被添加到社區經典圖庫嘍
http://m.daogou-taobao.cn/bbs/classic/
0
回復
Leon_Qiu
LV.2
6
2015-08-04 12:16
@心如刀割
這里最好不要加這個穩壓管，當穩壓管內阻變小后流過電流非常大，即使電壓并沒有超過穩壓管額定值，批量生產時也極容易出現問題。如確需穩壓，可考慮加線性穩壓好一點。
如果去掉從（R14.14.21-23）分壓來的啟動電壓懸空為60v峰值！會不會有少IC的風險
0
回復
Leon_Qiu
LV.2
7
2015-08-04 18:05
@心如刀割
這里最好不要加這個穩壓管，當穩壓管內阻變小后流過電流非常大，即使電壓并沒有超過穩壓管額定值，批量生產時也極容易出現問題。如確需穩壓，可考慮加線性穩壓好一點。
如果去掉不要,從（R14.14.21-23）分壓來的啟動電壓懸空為60v峰值！會不會有燒IC的風險！！！！！！！！！！！！！！！
0
回復
2015-08-05 09:17
@Leon_Qiu
如果去掉不要,從（R14.14.21-23）分壓來的啟動電壓懸空為60v峰值！會不會有燒IC的風險！！！！！！！！！！！！！！！

啟動電壓怎么會這么高？輸入多少V？可加大啟動電阻。

如果要保險一點可加線性穩壓電路，也很簡單，就多加一個三極管和電阻。

0
回復
Leon_Qiu
LV.2
9
2015-08-05 10:40
@心如刀割
啟動電壓怎么會這么高？輸入多少V？可加大啟動電阻。如果要保險一點可加線性穩壓電路，也很簡單，就多加一個三極管和電阻。
輸入3相380，這個是個國外設計的，媽的又不準改電路！蛋疼
0
回復
jiame2006
LV.7
10
2015-08-05 12:32
會不會是穩壓管的品質問題？
0
回復
2015-08-05 12:44
@心如刀割
啟動電壓怎么會這么高？輸入多少V？可加大啟動電阻。如果要保險一點可加線性穩壓電路，也很簡單，就多加一個三極管和電阻。
啟動后工作電流增加，電壓不會到60V的，何況Vcc還有過壓保護。
0
回復
lx09
LV.3
12
2015-08-05 12:54
@心如刀割
這里最好不要加這個穩壓管，當穩壓管內阻變小后流過電流非常大，即使電壓并沒有超過穩壓管額定值，批量生產時也極容易出現問題。如確需穩壓，可考慮加線性穩壓好一點。
是否考慮并個幾十K的電阻試試
0
回復
Leon_Qiu
LV.2
13
2015-08-05 19:14
@jiame2006
會不會是穩壓管的品質問題？
已經送供應商了
0
回復
Leon_Qiu
LV.2
14
2015-08-05 19:16
@ymyangyong
啟動后工作電流增加，電壓不會到60V的，何況Vcc還有過壓保護。
對帶載后馬上就下去了！謝謝啦
0
回復
2015-08-05 21:12
好像不用這個穩壓管也是可以的，是不是啟動電阻啟動時電流超過穩壓管電流了？
0
回復
Leon_Qiu
LV.2
16
2015-08-08 15:18
@依依不舍
好像不用這個穩壓管也是可以的，是不是啟動電阻啟動時電流超過穩壓管電流了？
沒有呢！6個3M的並聯，我算了大概是89uA，這個管子電流是5mA的
0
回復
