這三點可以接在一起。調R7輸出沒有反應而且12V的電壓跑到20多V應該是控制失控，電路還有其它的問題。紅圈中是兩個繞組分段繞后再串聯。

好的。十分感謝

你看看，C7 電壓正常不？

把輔助繞組提高到5圈試試？

變壓器是訂做的。沒法在改了

C7端沒有電壓。什么問題呢

沒有電壓，就沒有反饋，這點的電壓應該在8V以上。

控制反饋，就靠這個電壓，通過光耦加到芯片 控制端上，

控制芯片減少脈寬，降低輸出電壓的

檢查變壓器繞組，

繞組沒問題，就是焊接，可能有短路

我直接打VCC跟地線是沒有短路的，昨天是我把同名端弄反了。今天改過來之后輸出一直在7-8V跳動。

C7 電壓是多少？ 用示波器看，別低于8V 就可以

C7電壓正常后，就調反饋電阻網絡分壓比，

空載輸出電壓有點跳動也是正常的

R3 并個 104電容，可能會改善一下 空載輸出跳動幅度

這樣算是正常嗎

就算空載跳動是正常的話，我的輸出也沒法控制呀

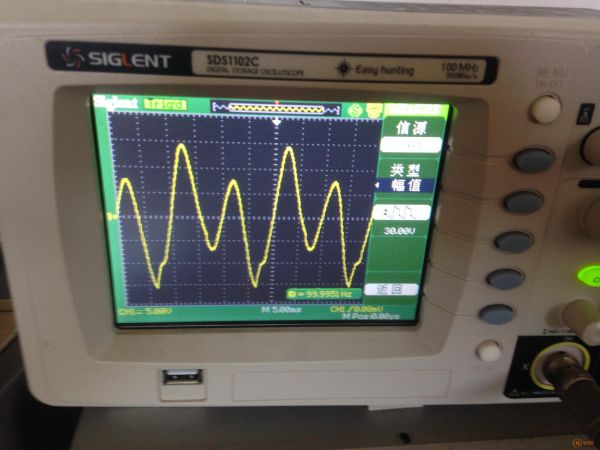

我示波器夾的是地線跟4148的負極

已經被添加到社區經典圖庫嘍
http://m.daogou-taobao.cn/bbs/classic/

我之前也遇到過這樣的問題.那時是次級繞組搞反了.換過來就好了.

怎么解決的呢！

你不是說在 7-8 V 跳動嗎？

這個幅度挺大的呀

每格5V, 都有30V 了！

哦
