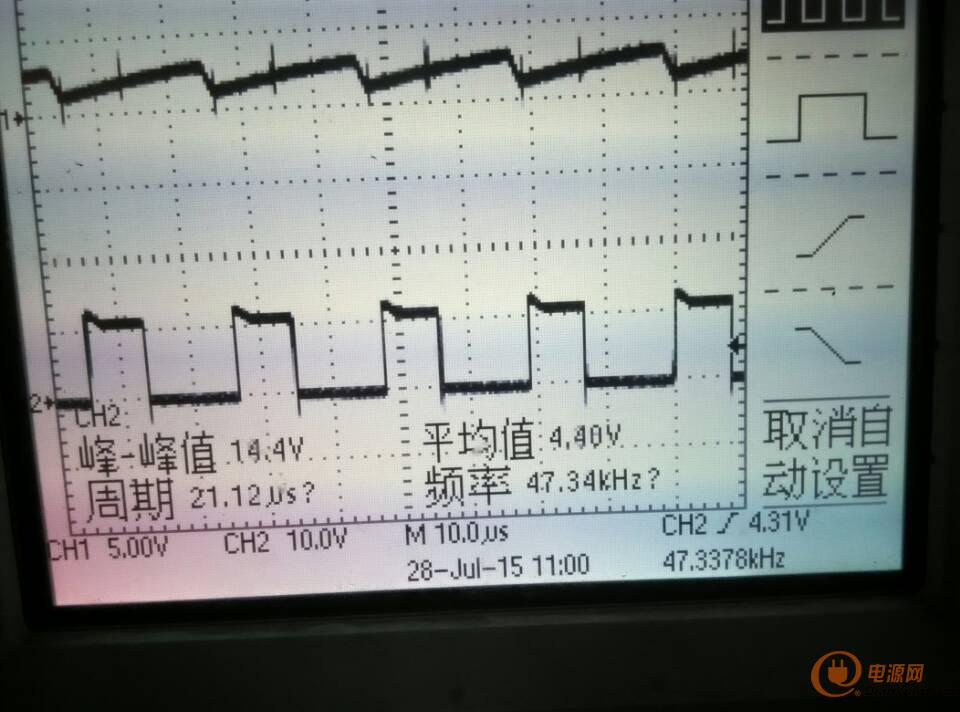

這是32V左右的波形，三角波是4腳的波形，方波是驅動波形，32V以下也是良好的波形

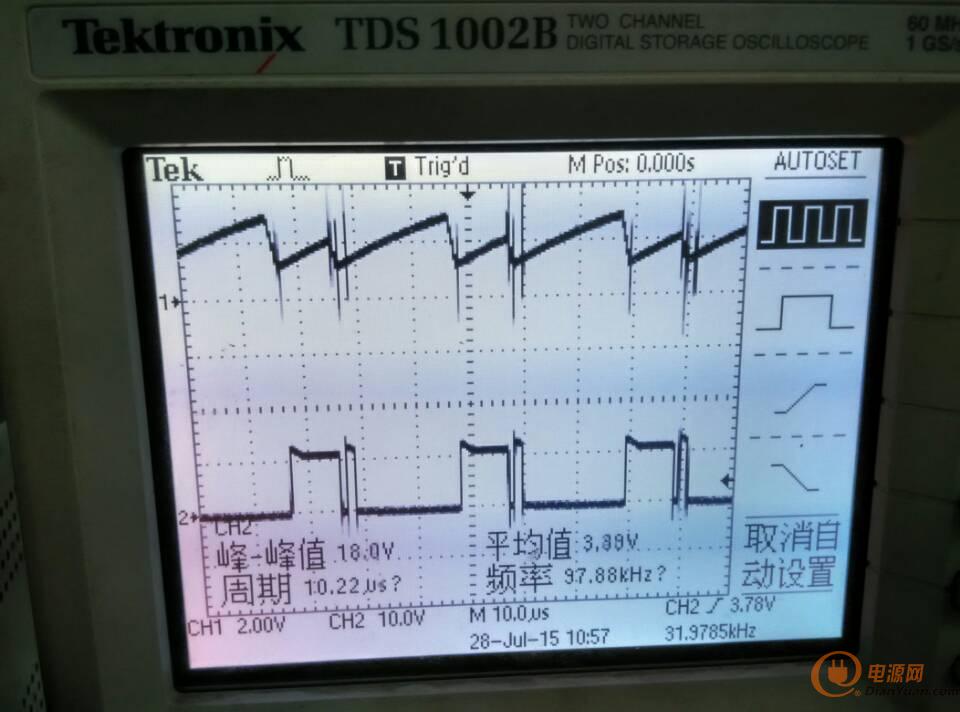

33V以上的時候就變成上面的那種波形了，頻率也發生了改變，原來設定的是50K，現在測出來接近100K了。
3843調試問題
全部回復(13)
正序查看
倒序查看
，今天又做了一塊，。現在這個板子上只是焊了一個芯片和外圍的幾個電阻和電容，MOS，二極管，電感都沒有加上去，我接的補償電路是下面那樣的
@dianzigou666

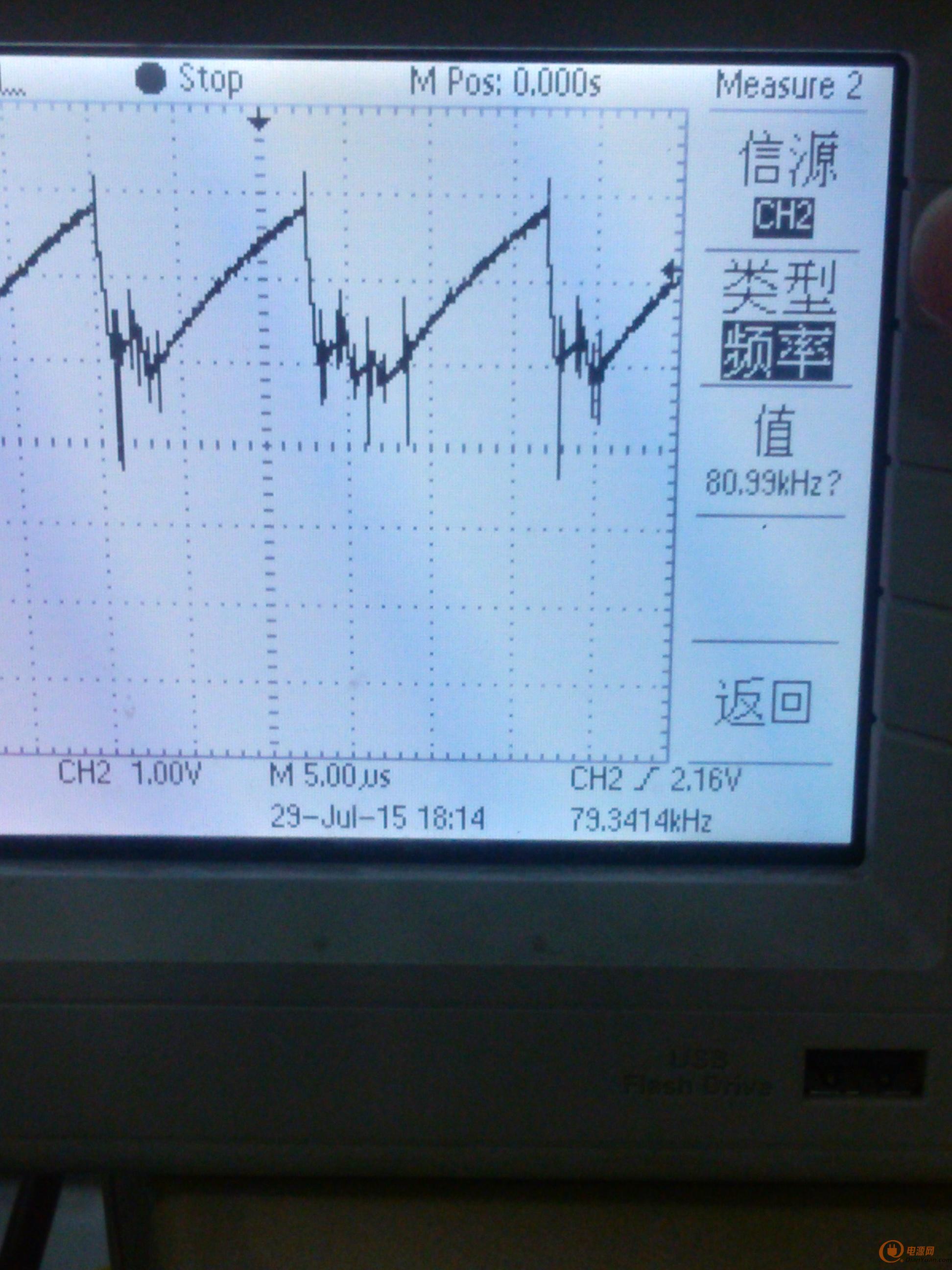

團長，之前的板子不能用了，不知道為什么[圖片]，今天又做了一塊，。現在這個板子上只是焊了一個芯片和外圍的幾個電阻和電容，MOS，二極管，電感都沒有加上去，我接的補償電路是下面那樣的[圖片] R1,RS,C1,都去掉了，R2出來對地加了一個電阻分壓，R2是80K,R是220歐，照理來說4腳的波形應該是跟沒加補償電路之前一樣的，但是波形卻變成下面那樣了（沒加之前非常好的），這是為什么呢？[圖片]
不明白你什么意思。
剛開始其實一些電路可以先不加上去，比如斜率補償，先把主要的調試出來，一步一步加上其它的保護電路之類。想不明白的可以試著改變看看有什么變化，多想想器件的特性。慢慢鉆研。
0
回復
@dianzigou666
團長，之前的板子不能用了，不知道為什么[圖片]，今天又做了一塊，。現在這個板子上只是焊了一個芯片和外圍的幾個電阻和電容，MOS，二極管，電感都沒有加上去，我接的補償電路是下面那樣的[圖片] R1,RS,C1,都去掉了，R2出來對地加了一個電阻分壓，R2是80K,R是220歐，照理來說4腳的波形應該是跟沒加補償電路之前一樣的，但是波形卻變成下面那樣了（沒加之前非常好的），這是為什么呢？[圖片]
我提供一下簡單的調試步驟吧：
1、空載，先確認輸出電壓是否與設計值一致。
2、帶輕載，再確認輸出電壓是否與設計值一致。
3、輸出電壓對了，接下來調試環路，看R3的波形是否與書上的一致，如果有大小波，像第一張示波器圖片一樣，可以用粗線把IC的地直接飛到大電容的地上，確認是否是有地線引起干擾，如果不是地線干擾則調節環路補償，斜坡補償。
4、帶重載，確認電感電流是否飽和，調節環路補償的RC值，能做到全電壓范圍和全負載范圍內波形很好看。
輸入電源保護，應該是輸出功率太大了，可以減小輸出負載試試。
0
回復
@417zhouge
我提供一下簡單的調試步驟吧：1、空載，先確認輸出電壓是否與設計值一致。2、帶輕載，再確認輸出電壓是否與設計值一致。3、輸出電壓對了，接下來調試環路，看R3的波形是否與書上的一致，如果有大小波，像第一張示波器圖片一樣，可以用粗線把IC的地直接飛到大電容的地上，確認是否是有地線引起干擾，如果不是地線干擾則調節環路補償，斜坡補償。4、帶重載，確認電感電流是否飽和，調節環路補償的RC值，能做到全電壓范圍和全負載范圍內波形很好看。輸入電源保護，應該是輸出功率太大了，可以減小輸出負載試試。

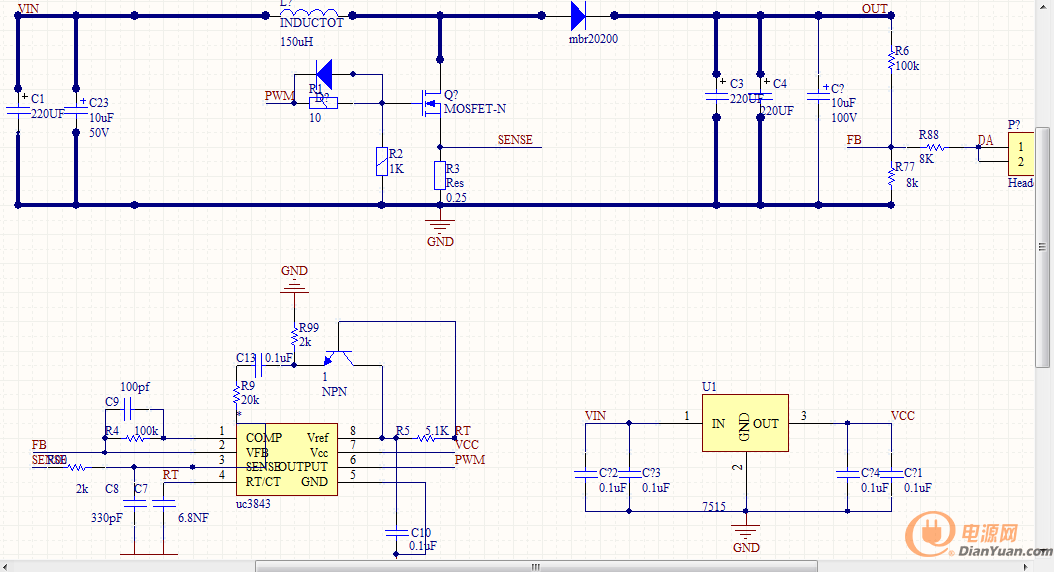

現在是這樣的，我還是在開環測試。所有元器件都焊接上了，我把3腳的濾波網絡給斷開了，然后為了方便調試，我把R4,R9都換成滑阻了，然后輸出配置的是15K和1.2K的分壓。照理來說應該是輸出2.5*（1+15/1.2）=33.75V左右,但是測量反饋腳有2.58V,這種情況下，3843應該變成電壓反饋型的了吧，調節R4,R9的時候輸出電壓都會變化，而且還超出33.75V了，這不是不滿足上面那個公式了嗎？
