電動汽車- 電氣安規及繞線元件測試解決方案(2015/04/08)

致茂電子憑借著30年來在量測儀器的經驗，已積累了豐富的技術與能量，提供專業的測試解決方案，給產業中不同開發制造階段使用也提供給電動汽車/混合動力汽車產業。致茂電子提供了各種耐壓測試分析儀、層間短路脈沖測試器、電氣安規自動化測試系統等多元完整的測試解決方案。可用于測試電動車/混合動力汽車相關零部件和設備。

電動汽車或插電式油電混合車的電動力轉換是由好幾個裝置所組成，其中包括了交/直流充電樁、車載充電器、直流/直流轉換器、馬達驅動器等均與電的使用有高度關聯性，然而駕駛?cè)嗣刻於家c車接觸因此電氣設備需要有長久的電氣品質 ; 以電動車的使用環境可知，包含車內動力系統、充電系統、動力配線、充電用線、充電接頭以及充電站等，皆是電氣安規要求的首要重點。

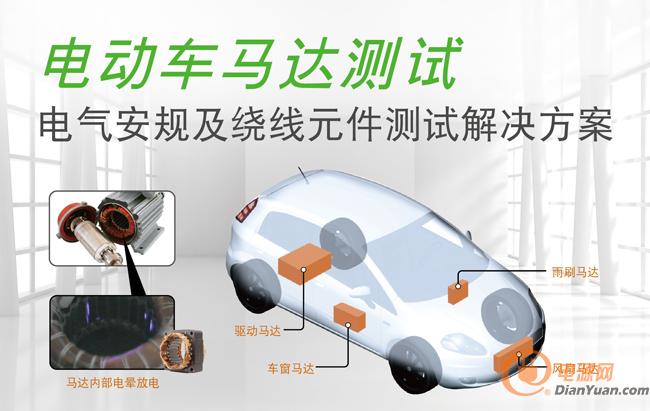

動力馬達為電動汽車驅動中樞，馬達的可靠度與生產組裝品質相對的重要，馬達元件生產廠在生產檢測上，針對電氣特性、電氣安規耐壓進行測試，而線圈之自體絕緣要如何確認其品質？線圈自體絕緣不良通常是造成線圈于使用環境中發生層間短路導致產品提早老化失效。其形成原因可能源于初始設計不良、加工制程不良或絕緣材料之劣化等所引起，故加入線圈層間短路測試有其必要性。Chroma 19036為業界首創結合脈沖測試，耐壓、絕緣電阻與直流電阻量測于單機的繞線元件電氣安規掃描分析儀，擁有5kVac/6kVdc高壓輸出、5kV絕緣電阻、6kV層間短路脈沖電壓、四線式直流電阻量測，并可選擇搭配Chroma LCR表(3252/3302)進行電感與品質因素(Q)測量。符合繞線元件測試需求且提供多通道掃描測試，單機10通道輸出可達成一次多顆掃描測試，節省測試時間及人力成本。

Chroma 19036為高功率的耐壓測試儀，部分馬達法規(如 UL1004-1)要求耐壓測試設備必須有500VA輸出能力，設計符合IEC/UL法規對輸出功率的要求也同時符合ISO 6494電動車安全要求與GB18384-1車載充電儲能系統(RESS)的安全要求，其它電動車相關法規參考如UL 2202、UL 2251、ECE R100、UL 2580、GB 18488等。
