OB2273 輸入電壓AC超過170V電源就保護

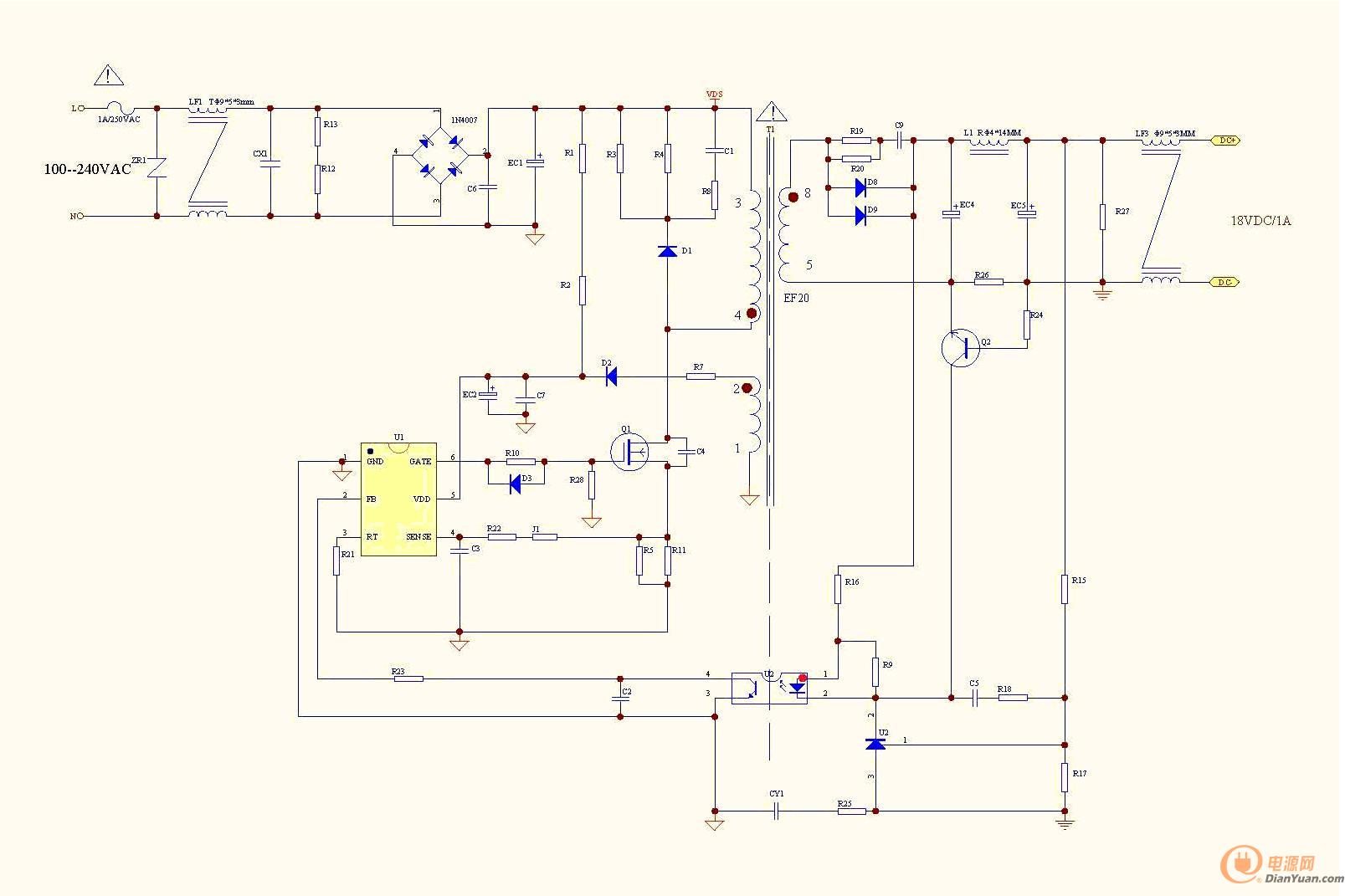

采用OB2273典型電路，EFD-30磁芯，初級繞組48匝，反饋繞組6匝，輸出繞組3匝輸出5V電源（磁芯之間加一絕緣膠帶厚氣隙），170V以下正常啟動，升電壓至220V電源保護（現象），調高至180V不能啟動。直接調高到220V不但不能啟動，還炸MOS管，MOS管下端的電流采集電阻，OB2273

芯片，望高手指點。謝謝

全部回復(10)

只看樓主

正序查看

倒序查看

電源網-fqd

2015-07-09 09:57

已經被添加到社區經典圖庫嘍
http://m.daogou-taobao.cn/bbs/classic/

回復

lijiao

LV.1

2015-07-11 07:53

@電源網-fqd

已經被添加到社區經典圖庫嘍http://m.daogou-taobao.cn/bbs/classic/

怎么沒人回答，是變壓器問題嗎？

回復

心如刀割

2015-07-11 09:58

@lijiao

怎么沒人回答，是變壓器問題嗎？

變壓器感量多少？

回復

lijiao

LV.1

2015-07-20 21:35

@心如刀割

變壓器感量多少？

現在原變加到60匝，電感量600uh，付邊匝數不變，管子改為8N90C，OB2273的VDD端加15V穩壓管到地，加到245V管子擊穿，下面電流取樣電阻(瞬間)燒斷，快要放棄了。

回復

dxsmail

2015-07-21 10:28

@lijiao

估計是變壓器問題。。。

按照你的描述應該是VCC電壓太高導致的。IC過壓保護了。。。

VCC電壓正常用13V來設計。。。

具體測量一下VCC的電壓。。。。

回復

心如刀割

2015-07-21 11:29

@lijiao

先別盲目加這么高電壓先，加220V測一下VCC電壓，看一下各種波形是否正常

回復

lijiao

LV.1

2015-07-21 21:44

@dxsmail

估計是變壓器問題。。。按照你的描述應該是VCC電壓太高導致的。IC過壓保護了。。。VCC電壓正常用13V來設計。。。具體測量一下VCC的電壓。。。。

感謝專家分析，沒加穩壓管前，VCC隨著輸入電壓升高而升高，加到190V左右就升高到20V了，再高一點就保護了，加穩壓管就是為了防止VCC電壓升高，

加了穩壓管后沒有保護，加到220V時還測量了一下，VCC=15V，但加到240V左右時(這時沒測VCC)，管子還是擊穿了，是不是應該給反饋繞組加一點負載，VCC隨著輸入升高的幅度會小點。
