【SKY】IML8683 線性去電源化供電

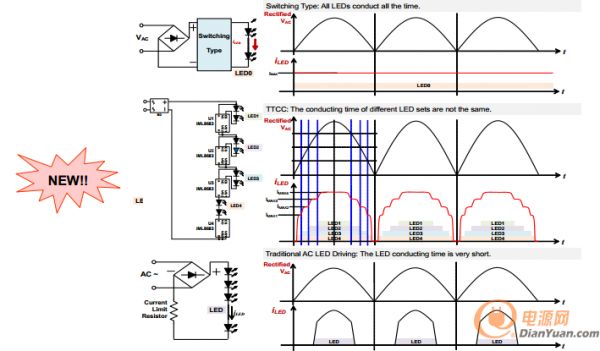

1，全球任何地方的電壓，均是交流供電，輸出為50HZ，或者60HZ 的交流電源，經橋堆后輸出會變成：100HZ，或120HZ 的直流電，要更好利用電網里的電，我們就要設計讓電流緊跟電壓的變動，用以驅動光源，才能更好利用電網的電。

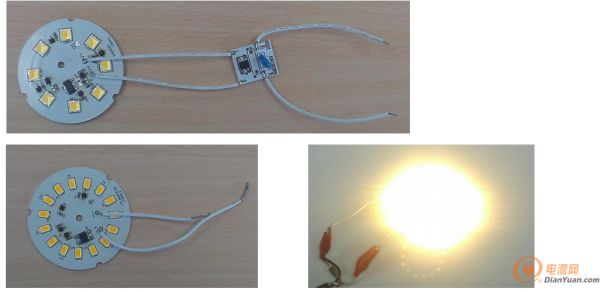

看第二張圖，IML8683這個IC的效果。

全部回復(4)

只看樓主

正序查看

倒序查看

SKY丶輝煌

LV.10

2015-07-07 17:02

IML8683相對開關型調整器有如下優點：

1、IML8683屬于分段線性IC，有利于芯片散熱均衡，且每一段均恒流。

2、IML驅動器可以更加薄，更加小型化，貼片和燈珠都可以貼片化加工。

3、非常大的優勢：不需要電容。縮小體積，增強穩定性。

4、成本低。

5、具有很低的THD和很高的PF。

回復

SKY丶輝煌

LV.10

2015-07-07 17:04

@SKY丶輝煌

IML8683相對開關型調整器有如下優點：1、IML8683屬于分段線性IC，有利于芯片散熱均衡，且每一段均恒流。2、IML驅動器可以更加薄，更加小型化，貼片和燈珠都可以貼片化加工。3、非常大的優勢：不需要電容。縮小體積，增強穩定性。4、成本低。5、具有很低的THD和很高的PF。

兼容可控硅調光，在調光中可以做到其他線性方案無法做到的所有燈珠一起亮滅的同步調光，而且散熱均勻分布，由于是單顆分段，LAYOUT可以任意走線，THD<15%，PF>0.98，輻射傳導非常容易通過認證，可以過UL，CE，F(xiàn)CC，SAA等所有認證，有自主的專利證書。功率可以做30W以內。

回復

SKY丶輝煌

LV.10

2015-07-07 17:08

@SKY丶輝煌

兼容可控硅調光，在調光中可以做到其他線性方案無法做到的所有燈珠一起亮滅的同步調光，而且散熱均勻分布，由于是單顆分段，LAYOUT可以任意走線，THD0.98，輻射傳導非常容易通過認證，可以過UL，CE，F(xiàn)CC，SAA等所有認證，有自主的專利證書。功率可以做30W以內。
