由于這幾年一直很忙，所以很久很久沒有來發水貼了。不過這幾天有點小的空隙，同時前幾天還吃了娜娜送來的粽子。總該寫點什么了，稱現在正在研究四開關buck-boost，和大家一起來討論一下這個不算很熱門的拓?fù)浒伞?
討論一下四開關buck-boost變換器
全部回復(176)
正序查看
倒序查看
@sometimes

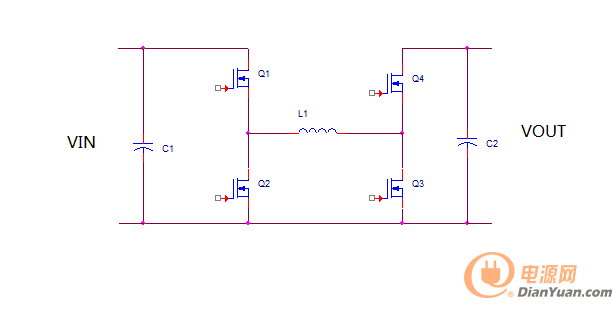

對于四開關buck-boost，它本身有一種非常傳統簡單的控制方式。[圖片]那就是Q1和Q3同時工作，Q2和Q4同時工作。并且兩組MOS交替導通，如上圖。如果把Q2和Q4換成二極管，那么也是同樣能工作，只不過沒有同步整流而已。
對于這種控制方式，在CCM情況下我們可以得到公式：
Vin*D=Vout（1-D）也就是說，Vout=Vin*D/(1-D). 這個電壓轉換比和我們常見的buck-boost是一樣的。
只不過常見的buck-boost的輸出電壓是負壓，而四開關輸出的是正壓。
但是這種控制方式的優點是簡單，沒有模態切換。但是缺點是，四個管子都在一直工作，損耗大，共模噪音也大。
0
回復
@sometimes

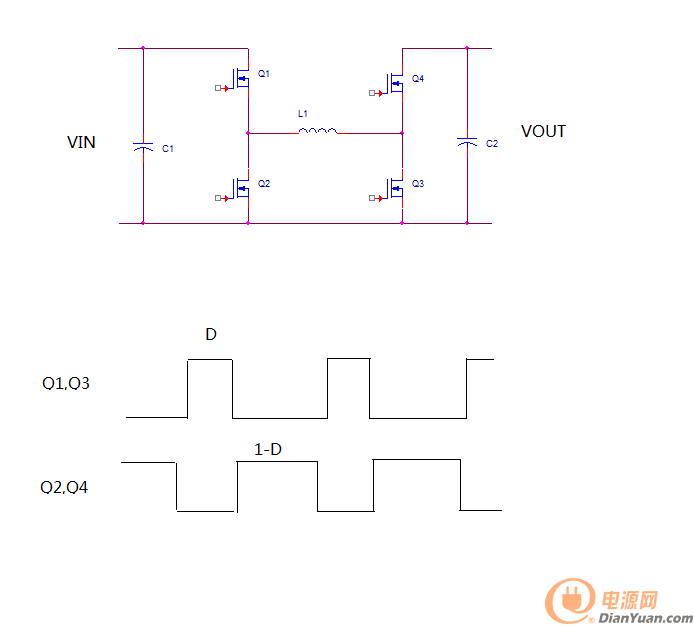

對于這種控制方式，在CCM情況下我們可以得到公式：Vin*D=Vout（1-D）也就是說，Vout=Vin*D/(1-D). 這個電壓轉換比和我們常見的buck-boost是一樣的。[圖片]只不過常見的buck-boost的輸出電壓是負壓，而四開關輸出的是正壓。但是這種控制方式的優點是簡單，沒有模態切換。但是缺點是，四個管子都在一直工作，損耗大，共模噪音也大。 [圖片]
4個管子不是一直都在工作的吧
BUCK狀態時和BOOST狀態時都有1個管子沒工作（斷開），也都有1個管子直通
1
回復
@sometimes
基于傳統控制方式的缺點。多年前，一家知名的IC公司推出了一款控制IC，革新了這個拓?fù)涞目刂品绞健Ｆ渌悸肪褪钱?dāng)Vin〉Vout的時候，把這個拓?fù)洚?dāng)純粹的BUCK來用，當Vin
但是，這種思路本身沒什么奇特之處。真正有技術含量的是，當VIn=Vout的時候，采用怎么樣的控制方式？
從buck過渡到中間模態，再過渡到boost的時候，如何做到無縫切換？ 這幾個問題，后來成為各家IC公司，大開腦洞，爭奪知識產權的戰場。
1
回復
@sometimes
對于這種控制方式，在CCM情況下我們可以得到公式：Vin*D=Vout（1-D）也就是說，Vout=Vin*D/(1-D). 這個電壓轉換比和我們常見的buck-boost是一樣的。[圖片]只不過常見的buck-boost的輸出電壓是負壓，而四開關輸出的是正壓。但是這種控制方式的優點是簡單，沒有模態切換。但是缺點是，四個管子都在一直工作，損耗大，共模噪音也大。 [圖片]
共模噪聲源為什么在那
0
回復
原來精髓在此！
