TNY276 Id電流波形異常問題求解

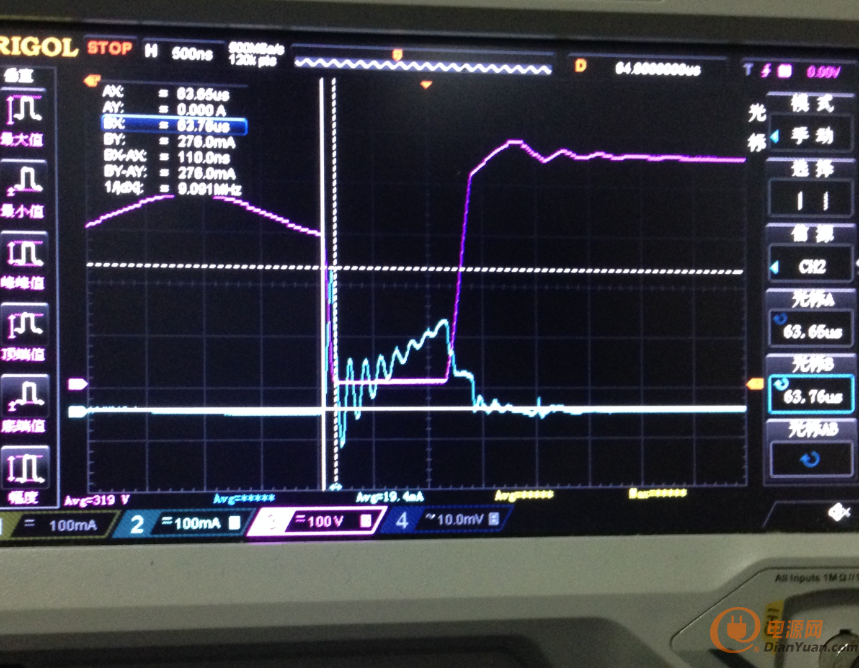

TNY276電源方案，Id波形如下，電流正常應該為呈三角波上升，為什么我的波形呈震蕩形式上升，請教壇里高手幫忙看看，感謝！

2

全部回復(15)
正序查看
倒序查看
謝厚林
LV.12
2
2015-06-30 10:09
這個是雜散電容和漏感的諧振
0
回復
xinhhy
LV.4
3
2015-07-03 16:59
溫度會比較高吧！
0
回復
2015-07-08 10:42
漏感了，換個小點電容試試吧。再去抓下波形檢查檢查。
0
回復
buer1209
LV.7
5
2015-07-08 12:11
是寄生電容和雜散電感引起的吧  在變壓器存在的設計中 漏感可能會導致這種現象
0
回復
2015-07-08 12:27
@buer1209
是寄生電容和雜散電感引起的吧 在變壓器存在的設計中漏感可能會導致這種現象
really?長見識了，，，，，，
0
回復
tom307
LV.4
7
2015-07-08 17:42
@buer1209
是寄生電容和雜散電感引起的吧 在變壓器存在的設計中漏感可能會導致這種現象
寄生電容和雜散電感是怎么產生的  電源設計中經常聽說這兩個名詞 但很少關注
0
回復
2015-07-08 20:46
漏感了，換個小點電容試試吧。再去抓下波形檢查檢查。
0
回復
xinhhy
LV.4
9
2015-08-17 17:06
@陌路絕途
漏感了，換個小點電容試試吧。再去抓下波形檢查檢查。

這個是變壓器的層間電容導致的，改一下結構吧！

0
回復
謝厚林
LV.12
10
2015-08-18 14:03
@xinhhy
這個是變壓器的層間電容導致的，改一下結構吧！

是的！把三明治結構改為普通結構，振蕩會小很多。

0
回復
2015-08-18 19:15
漏感了，換個小點電容試試吧。再去抓下波形檢查檢查。
0
回復
2015-08-18 20:05
漏感了，換個小點電容試試吧。再去抓下波形檢查檢查。
0
回復
tanb006
LV.10
13
2015-08-26 20:03
@陌路絕途
漏感了，換個小點電容試試吧。再去抓下波形檢查檢查。
你說的小點的電容，是說的哪個電容啊？
0
回復
謝厚林
LV.12
14
2015-09-01 09:23
@得意的小女生
漏感了，換個小點電容試試吧。再去抓下波形檢查檢查。
 變壓器的層間電容和MOS的COSS，還有layout，漏極對地的分布電容
0
回復
謝厚林
LV.12
15
2016-05-05 16:11
@謝厚林
這個是雜散電容和漏感的諧振
振蕩不影響正常工作
0
回復
tanb006
LV.10
16
2016-05-05 19:40

布線的問題？還是反饋造成了振蕩？或者是變壓器設計不合理。比如繞法比較亂。

純屬個人意見。
