華龍偉創 ZX7 400 炸管停不下來，。。。請各位大師指點

接手時 炸管。

4個40N120，全橋，當時剩1個好的，我還是一起換了，

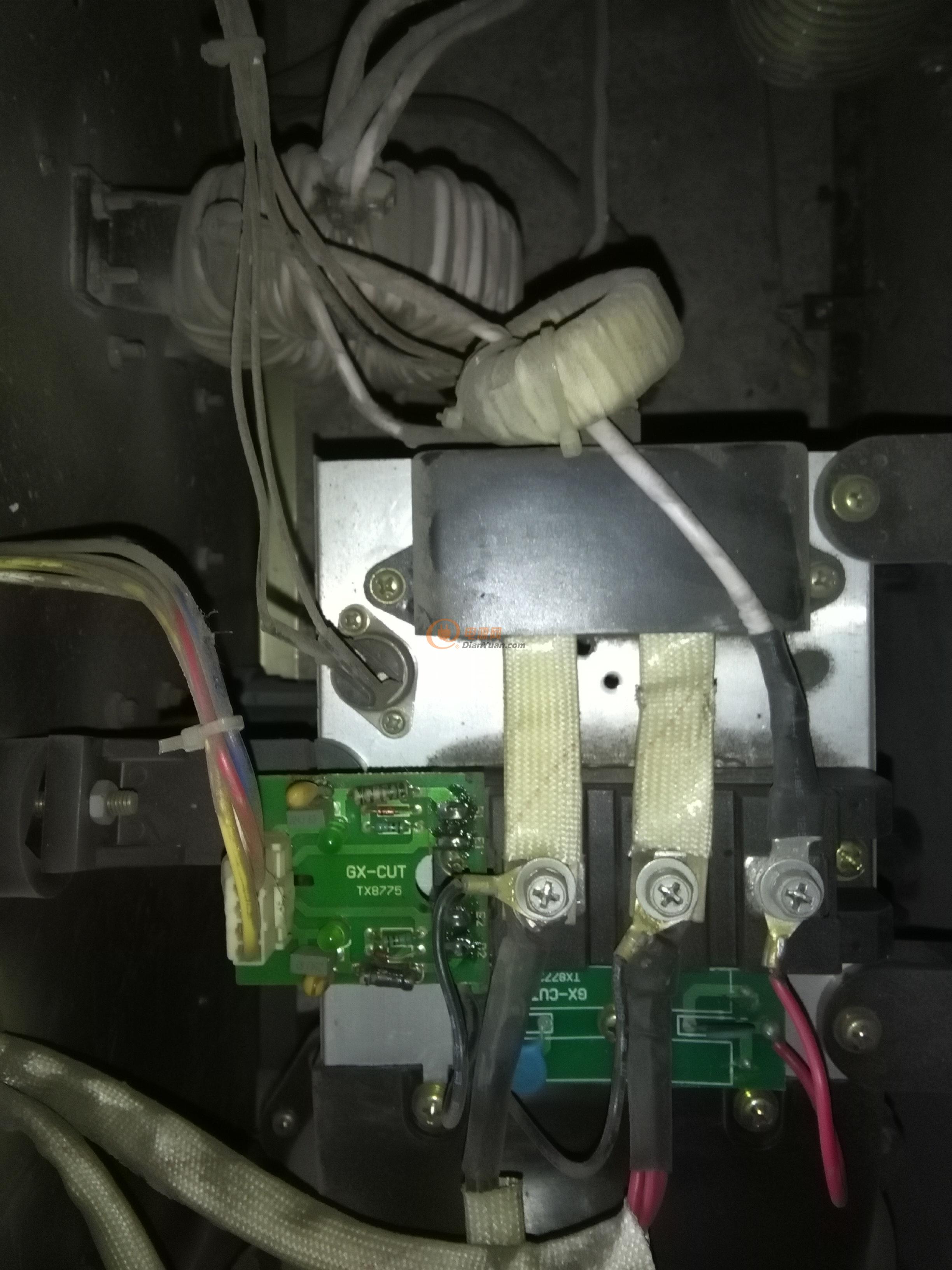

整機圖、

每一個40N120都是單獨的散熱塊，

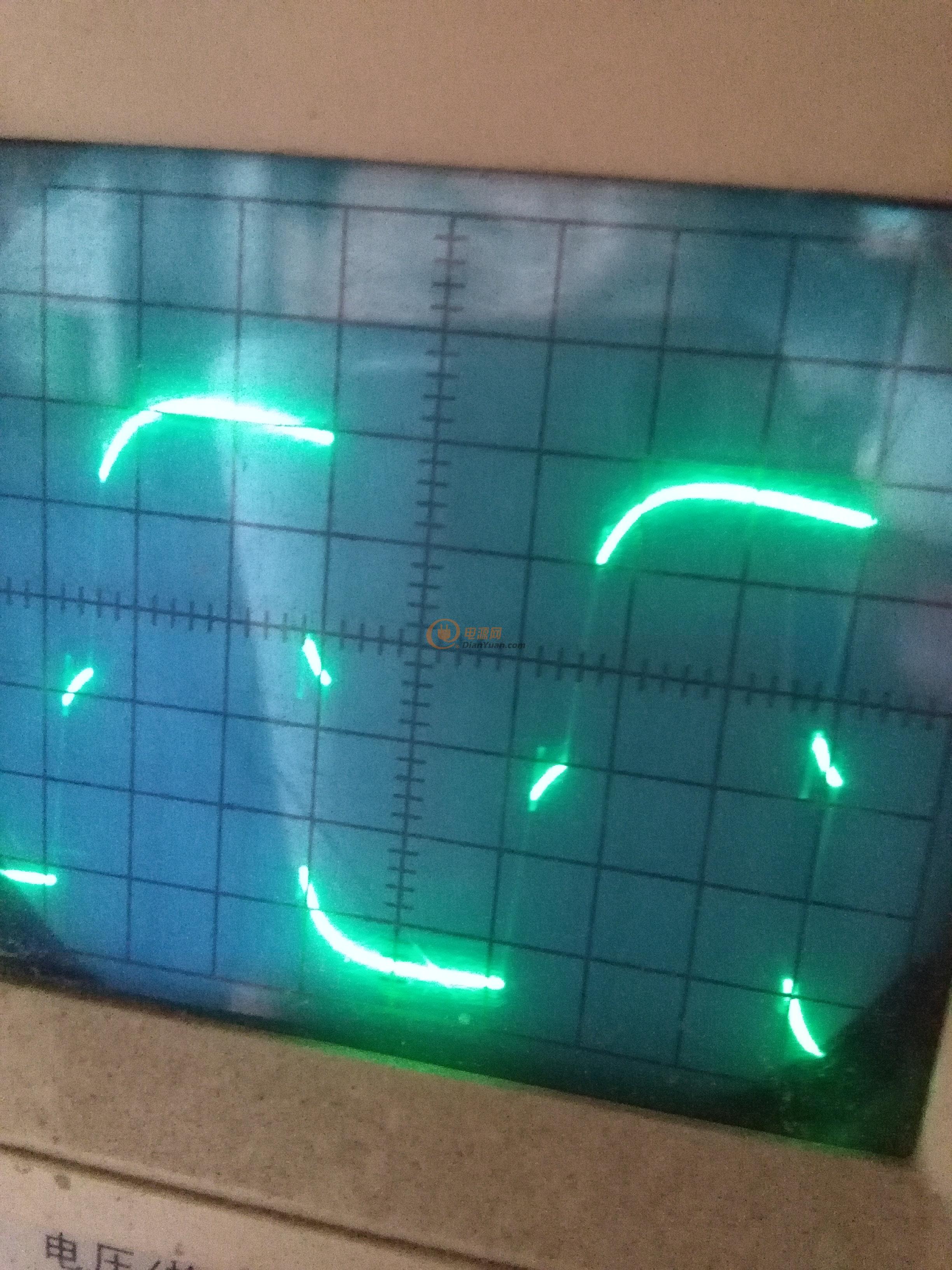

驅動如圖，主板輸出的驅動

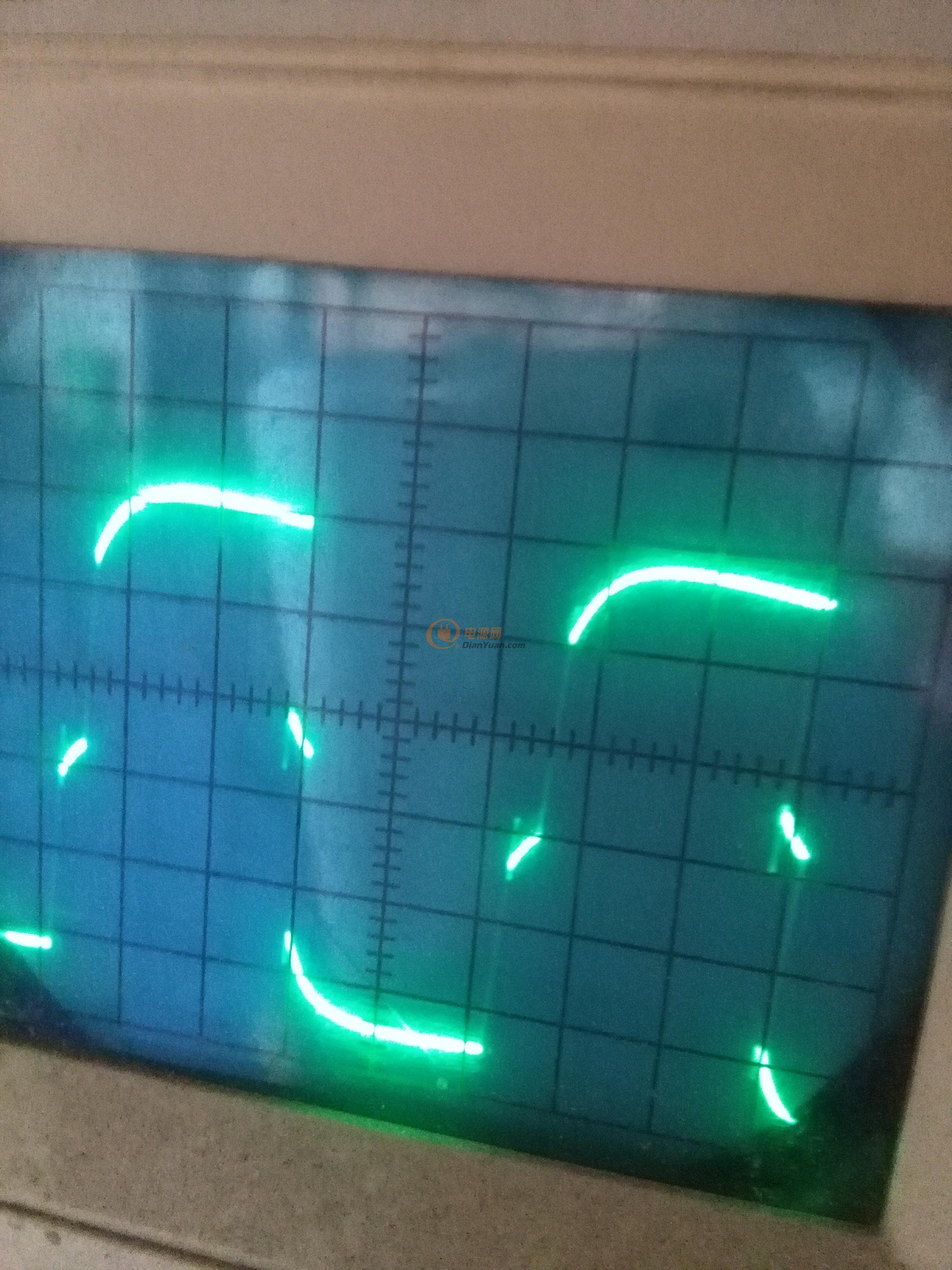

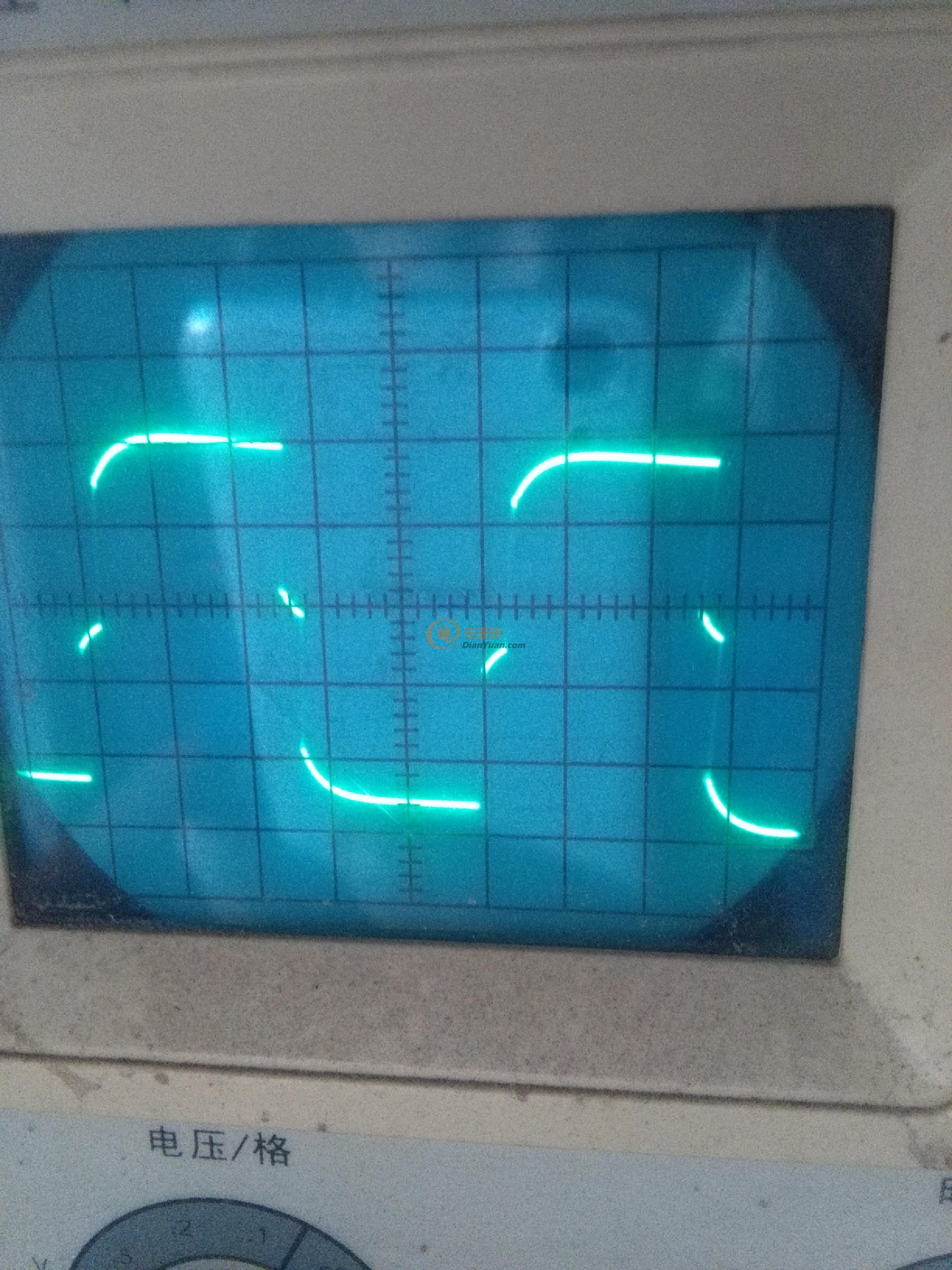

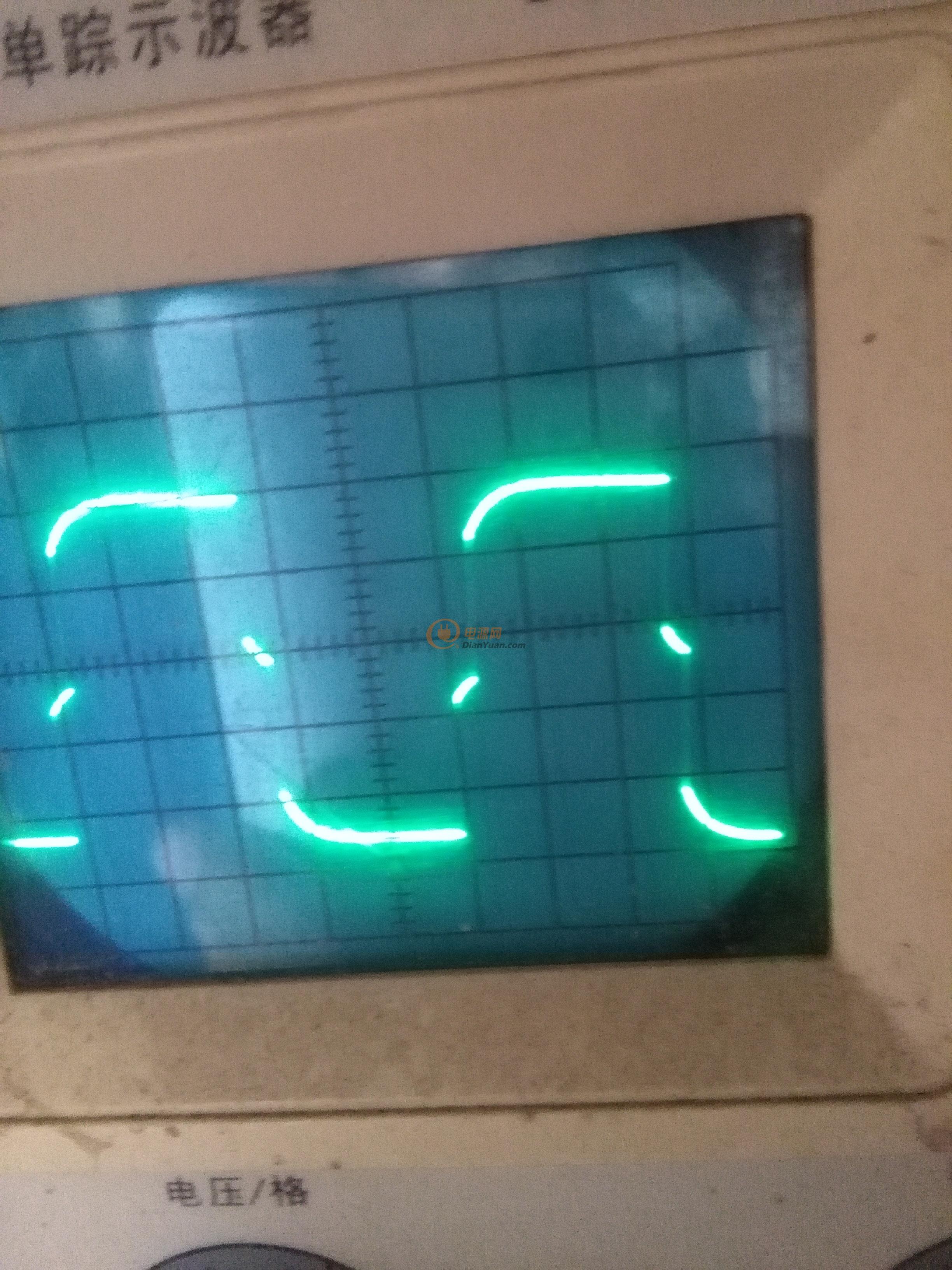

GE之間的波形

這是主板沒動過，

驅動和功率一體的板子，上面的元件地毯式排查過，確認無誤才裝上機，

用可調電源上到300V，輸出電流可達150A，（我的可調電源功率極限了），，

輸入2相380串燈泡，沒啥問題，燈泡微亮后滅掉，正常觸發，以為都正常了上三相380V，一開就炸確認過正負極沒有接錯，試了兩次不敢再試了，

小生才疏學淺平常一般低壓正常，高壓就沒多大問題了，這兩天連續遇到2臺這樣的炸管機，樣樣檢查正常開機就炸，不知道我還忽略了什么，初級互感器也檢查過沒什么問題

還請各位大師指點

全部回復(14)

只看樓主

正序查看

倒序查看

阿三123

LV.5

2015-06-15 18:53

先看看三相整流600伏正常不

回復

bnmvlove

LV.4

2015-06-15 18:54

@阿三123

先看看三相整流600伏正常不

正常。約560V

回復

電源網-fqd

2015-06-16 10:01

已經被添加到社區經典圖庫嘍
http://m.daogou-taobao.cn/bbs/classic/

回復

xcdm

LV.2

2015-06-16 22:53

主板輸出波型不對稱

回復

石石

LV.7

2015-06-17 11:19

@xcdm

主板輸出波型不對稱

看主變波形

回復

wuzhishun

LV.4

2015-06-19 15:17

@xcdm

主板輸出波型不對稱

我是路過，請教下，你在實際維修中遇到過因?yàn)橹靼遢敵霾ㄐ尾粚?duì)稱引起的炸管嗎。具體是怎樣測試出來的？這種問題具體是什麼原因引起的

回復

xcdm

LV.2

2015-06-21 23:51

@wuzhishun

這個多見了推動變壓器是由9z24和z24驅動的 9z24壞一個的或推動變壓器次級所接原件在功率管損壞時被燒壞就會出現 用示波器很容易發現 另用500型或指針式萬用表也可測量請注意四路都要測量包括正反向電阻、電壓 ----------------請看樓主的第一張波型圖

回復

bnmvlove

LV.4

2015-06-22 18:54

多謝各位指點，首先感謝各位的熱情回復，

第一張主板出的波形測量點錯誤，，眼花了，實際是對稱的，

根本問題是管子的質量問題，，，換了一批管子怎么折騰都不炸

問題已解決封貼

回復

bnmvlove

LV.4

2015-06-22 18:56

@wuzhishun

目前還沒遇到過不對稱炸管的，倒是遇到過因保護穩壓管短路而造成輸出波形只有一半，這種情況一般用高頻響的數字萬用表交流檔或者指針表的交流檔都可以測量出來，但是用表測量需要經驗，直觀的話用示波器最妥當

回復

wuzhishun

LV.4

2015-06-27 19:12

@bnmvlove

多謝各位指點，首先感謝各位的熱情回復，第一張主板出的波形測量點錯誤，，眼花了，實際是對稱的，根本問題是管子的質量問題，，，換了一批管子怎么折騰都不炸問題已解決封貼

首先感謝XCDM師傅的指教，實際上就是驅動電路元件故障。這個可以通過檢查驅動輸出波形查出來吧。還有這個元件質量問題，我也遇到過，有時貪便宜買了一些元件，裝上后就出問題，造成大的損失不說，還誤導人的思路，把人搞得暈頭轉向
