芯派被稱為綠色電源的最佳選擇，那么在選擇芯派的電源IC的時候我們應該如何進行呢？

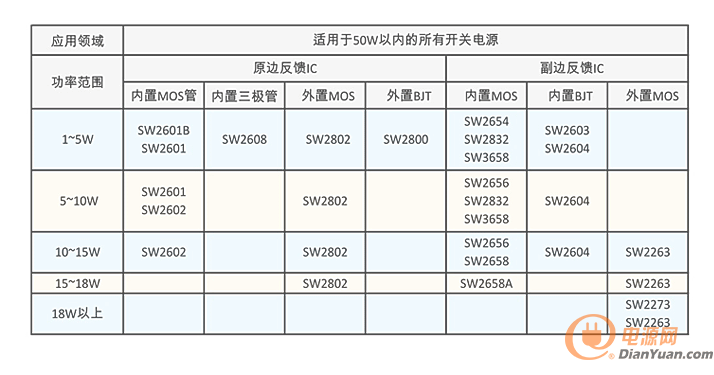

在芯派官網上具有電源IC的比較與分析如下圖所示：

      一般我們?cè)谶M(jìn)行電器電路模塊設計或給新產品定型時，有時極少認真考慮配套開關電源的選擇，直到發現問題出在開關電源部分，才重新評估這個問題。

一、選擇開關電源的基本依據

電壓和電流范圍，這是兩個最容易確定的指標，只要根據電路的功耗計算出即可。也應考慮測試高、低供電電壓極值。

大多數固定電源允許輸出電壓±10%的范圍內變化，如果這還不能滿足電路要求，可選用輸出可調的或允許更大變化范圍的電源。如果用該電源給組合式裝置供電，則裝置所需最大的電流的75%到90%由一個電源提供，不夠部分可并接兩個或更多電源。

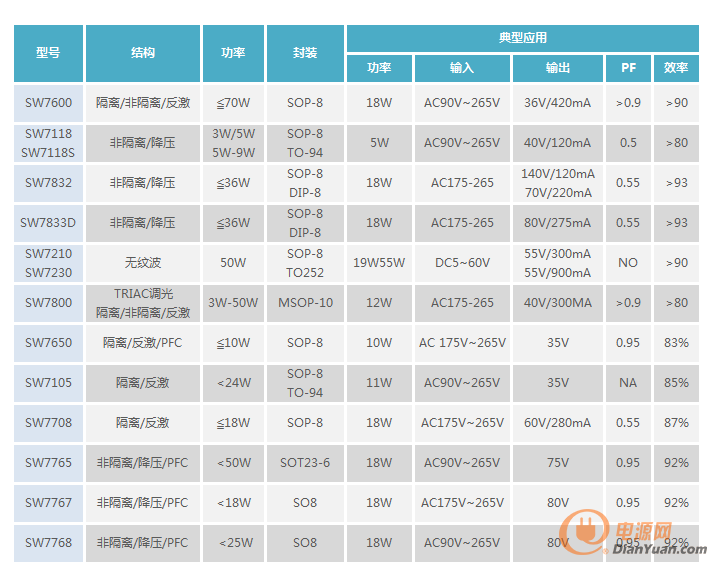

      在上圖二中我們可以根據輸入與輸出的范圍來選擇我們最合適的型號，但是在一定情況下，我們會有好幾個選擇，在這種情況下我們開始進行下面的步驟。

1、脈動與噪聲

理想的直流電源應提供純凈的直流，然而總有一些干擾存在，比如在開關電源輸出端口疊加的脈動電流和高頻振蕩。這兩種干擾再加上電源本身產生的尖峰噪聲使電源出現斷續和隨意的漂移。

2、穩定度

當線電壓或負載電流變化肘，直流電源的輸出電壓也會有所起伏。穩壓程度由穩壓電路的參數決定，參數是指濾波電容的容量和能量釋放的速率。

如果給電源供電的一個相對恒定的電源，那么只需基本的負載穩壓。穩定度的大小一般定義為空載或滿載時輸出電壓的百分比，或電壓的變化值。

3、內部阻抗

相對較大的電源內阻對負載來講有兩點不利，首先是不利于負載穩壓電路工作，更為不利的是負載電流的任何變化都會導致直流電源輸出的起伏，這種起伏對測試結果的影響同脈沖與噪聲對測試結果造成的影響完全相同。

4、開關電源瞬態響應或恢復

電源瞬態響應和恢復時間的大小表明輸出負載突然變化時，電源穩壓電路恢復正常電壓能力的大小。有兩種參數來標定電源瞬態響應和恢復：一是當負載突然發生變化時輸出的偏離值;二是輸出恢復到原來值所用的時間。為統一起見，一般在負載變化10%時，用輸出偏離峰值電壓的毫優數標定輸出偏離量，用輸出恢復到正常值所用毫伏數標定恢復時間。另有一些生產廠商，用更大的負載電流變化測定恢復時間。比如用輸出電流變化的50%到100%時所用的恢復正常值的時間。

通過對于上面的一些參數的詳細比較，我們選擇出我們最合適的一款型號，比如我們需要設計一款非隔離低成本的LED照明的設計室，我們首先就會考慮非隔離，就會從SW7600 SW7118 SW7832 sw7765 sw7767 SW7768幾款中選擇，但是設計的需求要求小于24W非隔離驅動；效率93%的話，就只有一款SW7832這個選擇，通過我們的需求的比較，我們就很快得出我們的需要的型號的IC了。
