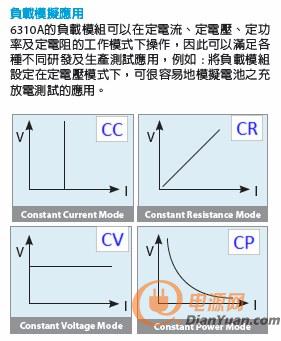

除了知道基本的各模式簡稱的全名以外，了解各模式的V-I特性曲線才算真正了解各模式的意義。



再來測試容性負載，並不是使用CR模式(參考特性曲線)，其特性曲線與電容充電曲線完全不同(充電暫態趨近於短路)，故CR模式甚至CC、CV都無法完全模擬測試容性負載。

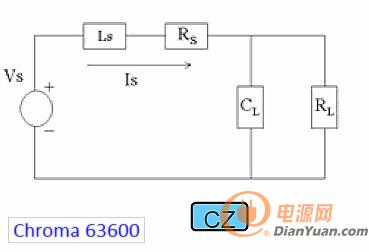

實際上要模擬容性負載需要控制多種模式來模擬不同容值所需的電流曲線，以下為Chroma 63600系列可模擬容性負載的"CZ mode".



CRCV什么的，只是為了針對不同類型的電源產品，模擬不同的使用環境而已，本質上都是通過CC模式再換算為其他參數實現的。

配合上圖總結的太精辟了！

太經典了，cc，電流固定，cv，電壓功率，cr，電阻固定，cp，功率固定。

樓上都解釋的很全面了，一般來說這些模式在電源中的測試中都用的著。

cz模式如何解釋，專門測試電容的么、

學習了。

學習了。。

CP模式是怎么設計的

。

講得很詳細，謝謝分享

沒事看看說明書，就能一目瞭然了！！！！！！

這幾個圖相當有用。但是對于容性負載的回答，我想，這不是樓主所要的答案。

樓主并非要用這幾種模式來模擬容性負載。Rory_DG理解的測試拓撲是：電源(適配器)DC輸出————DC Load。

樓主的測試拓撲應該是：

電源(適配器)DC輸出——電容(能加多少，就是容性負載的值)——DC Load。至于這里DC Load應該選擇什么模式呢？這才是樓主想問的。

先說一下大家都知道的：不同的模式，尤其是我們常用的恒壓輸出電源，一般多選擇DC Load的CC模式或CR模式來做負載，調試測試過程中經常直接用CC模式，因為直觀，要多少A就多少A，省去選擇CR模式的換算。

但這兩個模式下，拉電流的情況完全不一樣，如Rory_DG所提供的圖可見。這對容性負載，即所能帶的電容量是有影響的，影響非常大，那到底測試容性負載應該使用哪種模式呢？

光說無益， 實測一下。取9VDC0.6A電源適配器為例，輸入90Vac，使用Chroma6314。抱歉，不方面上圖，只能說了。

一、測試拓撲“電源(適配器)DC輸出————DC Load。”下不同模式時的輸出電壓和電流。

1、CCH模式時，輸出電壓爬升時間為13.77ms；輸出電流基本不需要爬升時間，直接直線飆升至最大值928mA，然后再很快回到0.6A，這也就是CC模式了。

2、CCL模式時，輸出電壓爬升時間為10.37ms；一開始的2.48ms內，電流最大值180mA，均值持續為90mA，電壓則由0V上升至4.04V；2.48ms后，電流突變為最大值748mA，均值持續為600mA左右。

3、  CR模式時，輸出電壓爬升時間為7.109ms；電流基本隨電壓的斜率上升。



二、測試拓撲“電源(適配器)DC輸出——并聯電容(2200uF)——DC Load”下不同模式時的輸出電壓和電流。

1、CCL、CCH模式時，輸出電壓爬升時間都為51ms左右；電流直接上升至840mA，均值持續為800mA，10ms后，再上升至均值900mA，直到輸出電壓正常才恢復正常輸出電流。

2、CR模式時，輸出電壓爬升時間都為35.76ms左右；電流一開始就突升至最大值940mA，然后均值800mA持續到電壓正常為止。



好，以上可以看到：輸出電壓爬升時間在每個模式下都不同，不帶電容時的爬升時間，CCH>CCL>CR。帶電容時的爬升時間，CCH=CCL。

對比爬升時間有什么用？很多芯片在啟動開始的一小段時間內，可能100ms以內，是沒有檢測輸出電流及電壓的，我們稱為“軟啟動”時間，過了這個時間，檢測才開始，這時如果發現電壓還未上升至額定輸出值，那么就有可能進入保護狀態；當然也有檢測輸出電流的。

以上可見，加電容會使輸出電壓爬升時間延長，CCH和CCL模式也會延長爬升時間，所以CC模式相對CR模式在測試容性負載時，要求更加嚴苛。換句話說，如果CC模式下的容性負載都能達到要求，那么CR模式下絕對OK，反之則不然。



針對樓主的問題，回答：一般選擇CR模式，因為這種得到的容性負載值更準確，CC模式其實相當于預疊加了一部分容性負載在里面了。
