EE13C變壓器做的，好東西啊！搶個沙發！

兄弟，PCB做多大尺寸？

31.4mm X 38mm

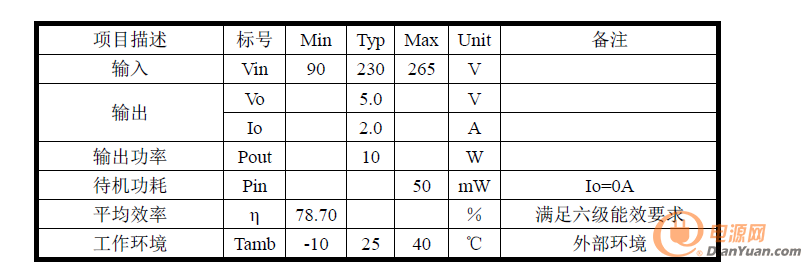

EE13C變壓器 5V/2A,應該不是寬電壓吧?

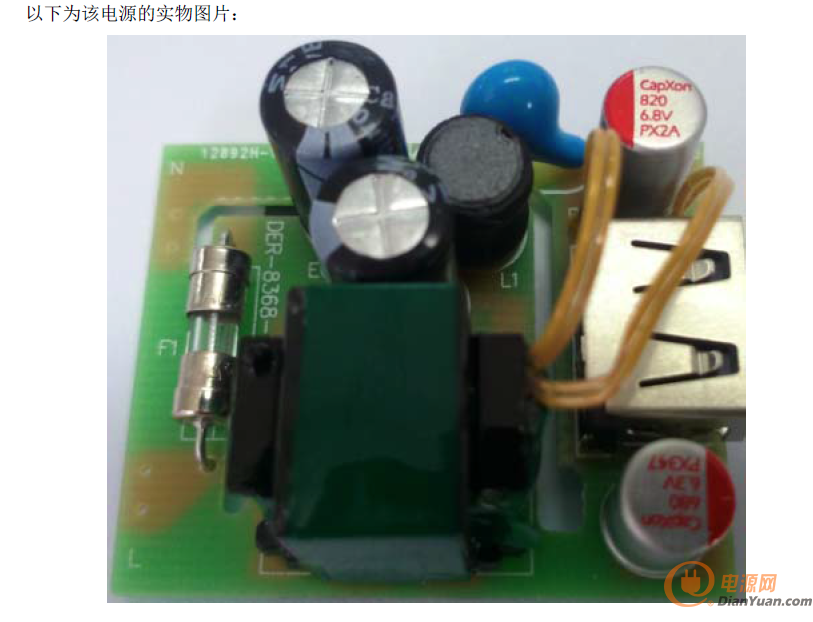

DEMO從圖片上看，PCB體積還有縮小空間

EE13加厚的吧？還帶套了，輸出用2個固態浪費了，輸入的大電容是8*12的嗎？

變壓器的飛線跟其它元件干涉，那個槽肯定是要插麥拉片之類的，估計量產會讓你難受。

EE13做個5V的還好，12V的就做不了了，總體來看沒什么優勢

是寬壓的

說的倒是沒太大的錯，這只是DEMO而已，演示版，眾說周之原廠做的DEMO追求的大多是性能的極致，通俗的講，就是數據好不好看，不大關注成本和生產工藝，如果有誰直接拿去做貨，大蝦們都笑了

其實我們就當它是一個平臺，可以在這上面做些減法，以取得測試指標+工藝流程+成本控制最佳的組合，就當是練練手了。

厲害啊，這個案子的工作頻率固定嗎？

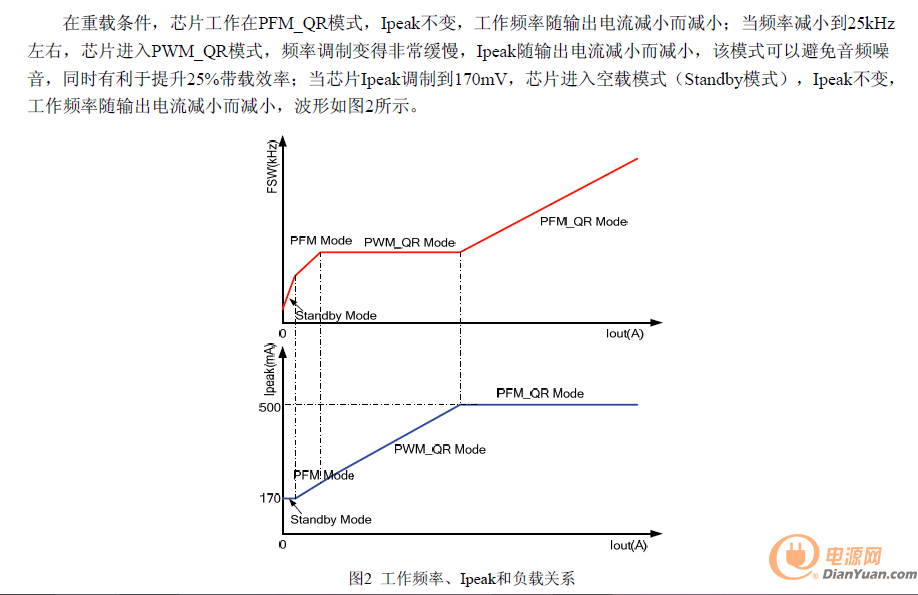

這顆IC，在恒壓模式下，采用QR與多模式技術以提高效率和消除音頻噪聲，具體工作原理如下：

這樣的工作方式，很好啊！

有沒有專利方面的問題哦？

有資料不，也發我一份zwk0825@163.com

兄弟，25%負載效率表現也透漏一點唄

效率做到80+其實不難，困難在于過安規條件下，用EE13C做到80+就很可以了

能發份資料給我？ 806752085@qq.com

有資料嗎，麻煩給我發一份liu98563@yeah.net

能發份資料給我 jiessiehuang@126.com   謝謝！

兄弟，資料已發，謝謝！

細心的兄弟們可能有看到我把題目修改了，是的，您看到的沒錯，用PSR去做適配器，那位說了，不是說PSR不適合做適配器嗎？ 動態響應能達到適配器的要求嗎?

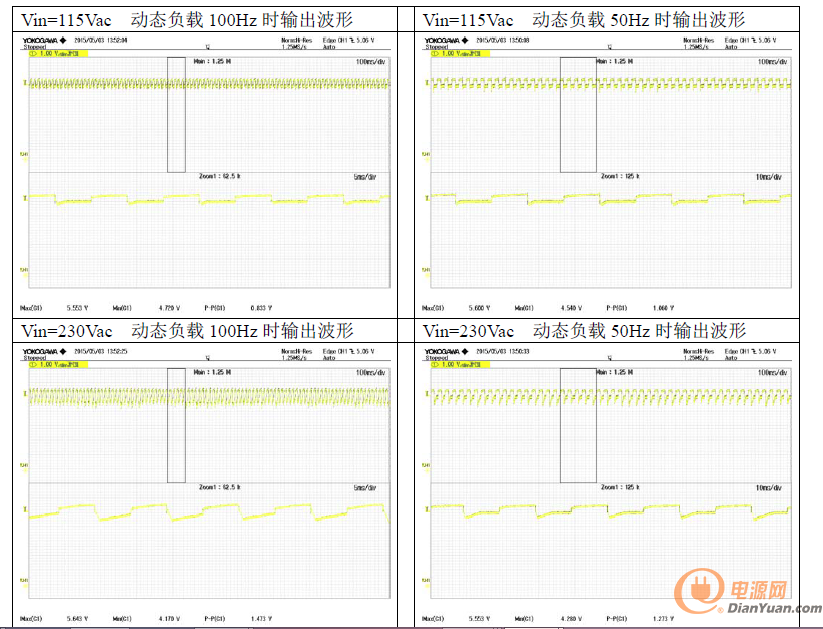

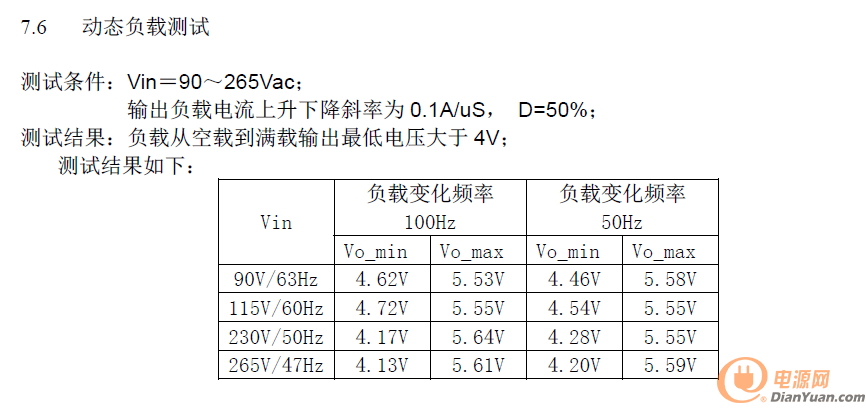

    答案是，完全可以，目前這個系列的是PSR三代的產品，通過實際驗證，可以達到適配器關于動態響應的要求，還是以這個5V2A的開關電源為例，

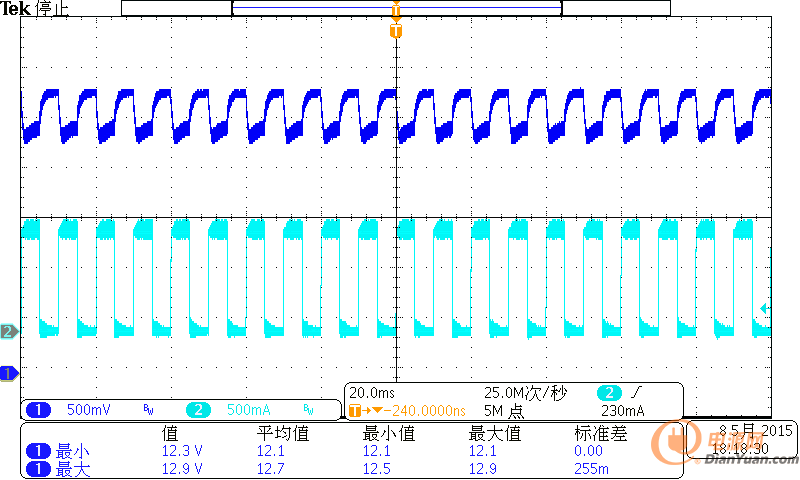

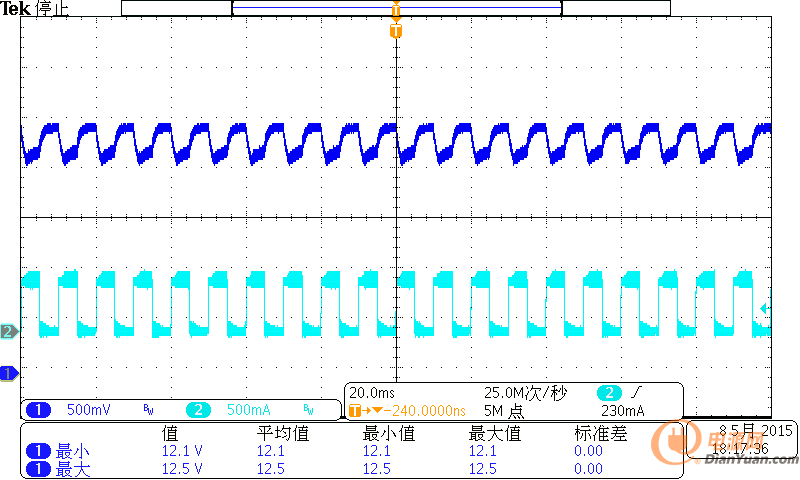

以下是12V1A的動態：

已經收到，謝謝仁兄！
