1.方案名稱：40W以內非隔離70W以內隔離方案（效率可到95、PFC可到95）之QX9911(非隔離)

2.方案品牌：QXMD 泉芯電子技術（深圳有限公司）

3.方案概述： QX9911 是一款支持高功率因數校正 的 AC-DC 高精度恒流控制器，應用于非 隔離的 LED 驅動電源。 QX9911 系統工作于電感電流臨界模 式，可有效提高系統效率；芯片通過固定 導通時間控制，可使得功率因數達到 0.95 以上。 QX9911 芯片內置高精度基準參考 源，通過與系統取樣輸出平均電流比較， 可以達到極高精度的輸出電流控制。最大 導通時間可通過外部引腳根據系統應用設 置不同的參數，以達到最優的輸出控制， 提高了系統穩定性。

4.方案特點：

QX9911 集成了完備的保護功能包括逐周期限流保護、

LED 開路保護、

LED 短路保護和過溫保護等以確保 LED 驅動 電源可靠的工作。

電感電流臨界模式 ?

電壓模控制 ?

支持功率因數校正：大于 0.95 ?

最大導通時間可調 ?

VCC 欠壓保護功能 ?

LED 開路保護功能 ?

LED 短路保護功能 ?

輸出驅動信號電壓鉗位 ?

逐周期限流保護功能 ?

過溫保護功能

5.方案規格：SOP-8封裝

應用領域 ?

AC-DC LED 驅動 ? E17、E27、PAR 燈、GU10、T8 等 LED 驅動

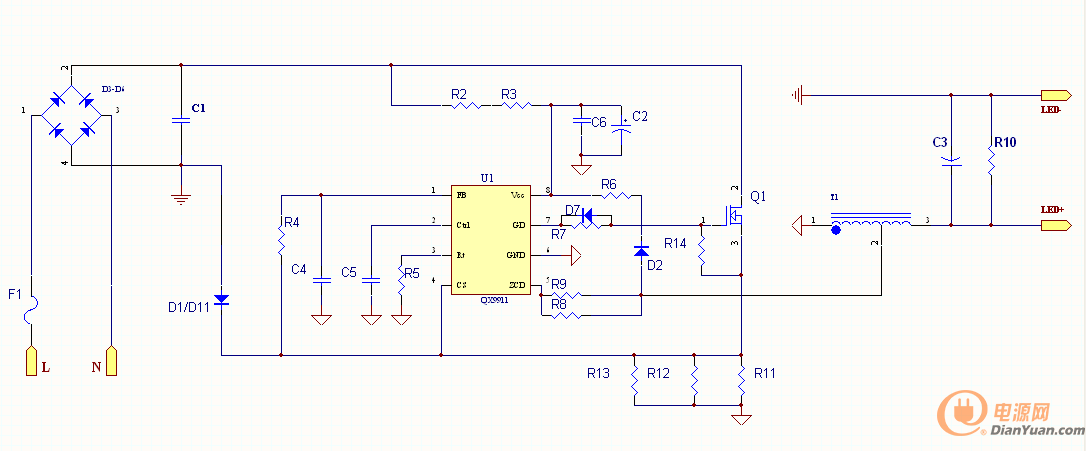

6.應用電路：

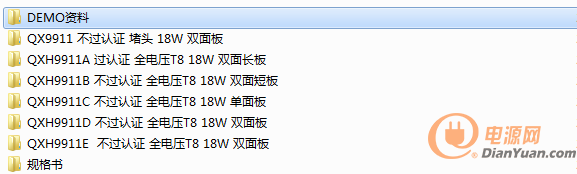

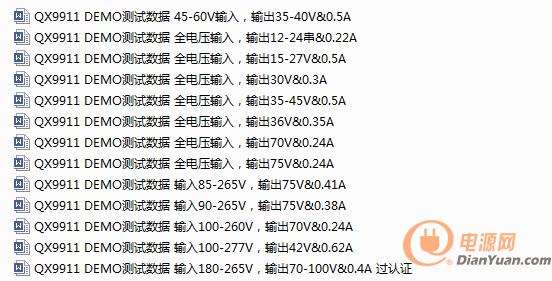

7.材料清單：



8.聯系方式：聯系人：泉芯電子一級代理商（深圳市雙宜科技有限公司）倪彬 手機：13823527686 QQ:2471158555

---

---

1.方案名稱：40W以內非隔離70W以內隔離方案（效率可到95、PFC可到95）之QX9931（隔離）

2.方案品牌：QXMD 泉芯電子技術（深圳有限公司）

3.方案概述： QX9931 是一款基于原邊反饋技術的 單級、 高功率因數 AC-DC LED 恒流驅動芯片。只需要極少的外圍元件就可以精確的控制 LED電流，而不需要光耦以及次級的反饋電路。 QX9931工作于固定頻率模式，其電感電流工作于斷續模式，通過芯片內部精準的電感電流取樣電路，可以得到精準的輸出電流控制。  QX9931系統工作于電壓模式控制，通過固定導通時間控制，可以得到高的功率因數。芯片內置UVLO功能，通過較大的滯回電壓可保證系統正常穩定工作。

4.方案特點：

QX9931 集成了完備的保護功能，

包括逐周期限流保護、

輸出過壓保護、

輸出短路保護和過溫保護等，

以確保 LED 電源可靠的工作高精度原邊反饋恒流控制 ?

支持功率因素校正 ?

極低的啟動電流和工作電流 ?

定頻斷續模式工作  ?

電壓模式控制  ?

外部可編程的PWM開關頻率 ?

逐周期限流保護 ?

內建系統VCC嵌位保護 ?

低電壓關閉功能  ?

柵級驅動輸出電壓箝位：17V ?

過載保護功能 ?

過溫保護功能



5.方案規格：SOP-8封裝

應用領域 ?AC-DC 隔離LED驅動等

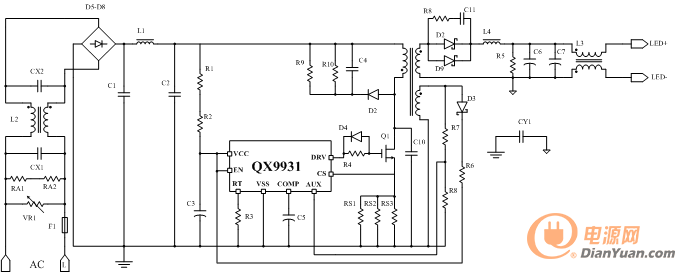

6.應用電路：



7.材料清單：



8.聯系方式：聯系人：泉芯電子一級代理商（深圳市雙宜科技有限公司）倪彬 手機：13823527686 QQ:2471158555

---

---
