通訊電源

從廢品店找到的。缺了一個電感。大家看看誰知道這個電感的參數說說。先謝謝

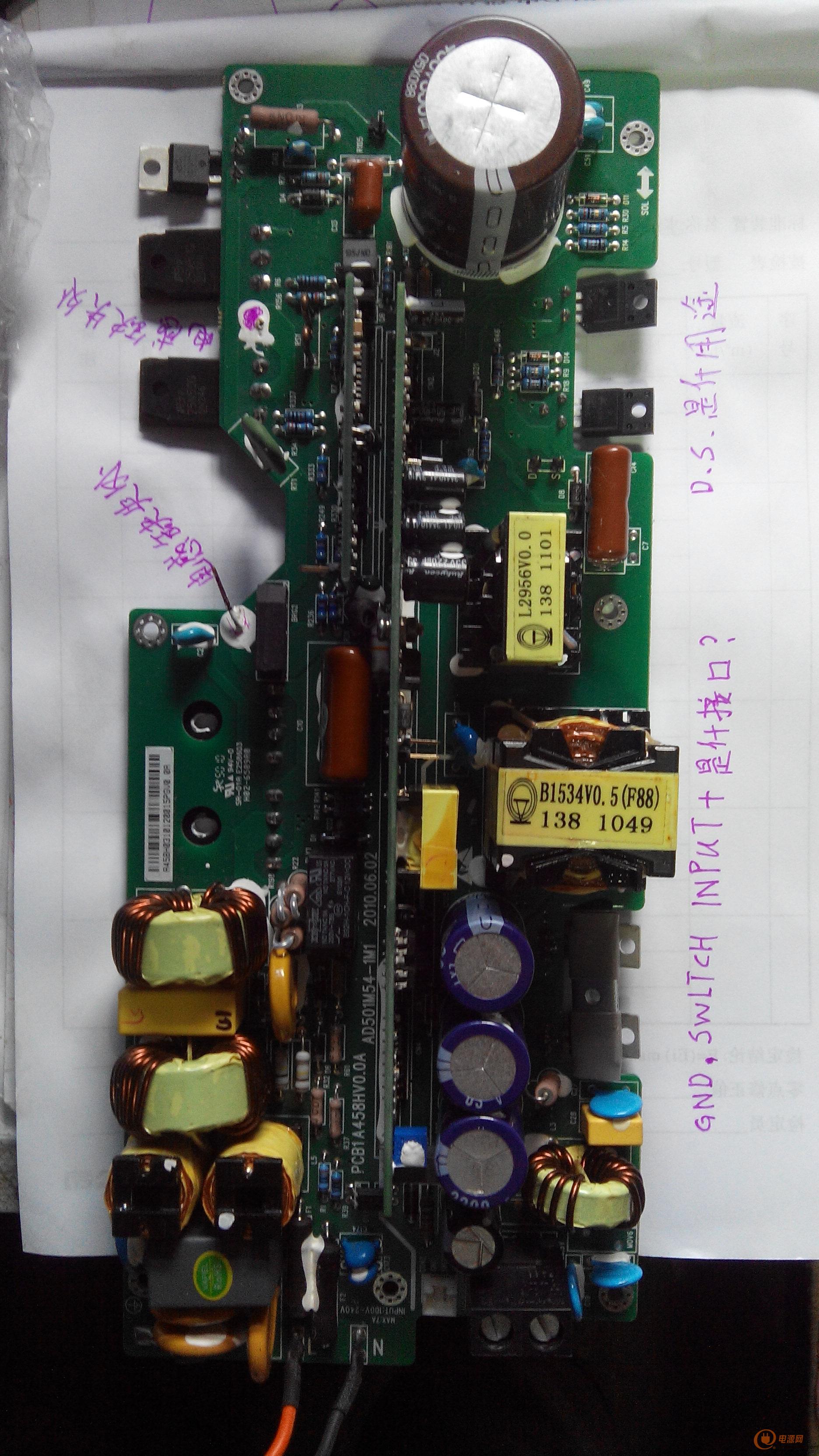

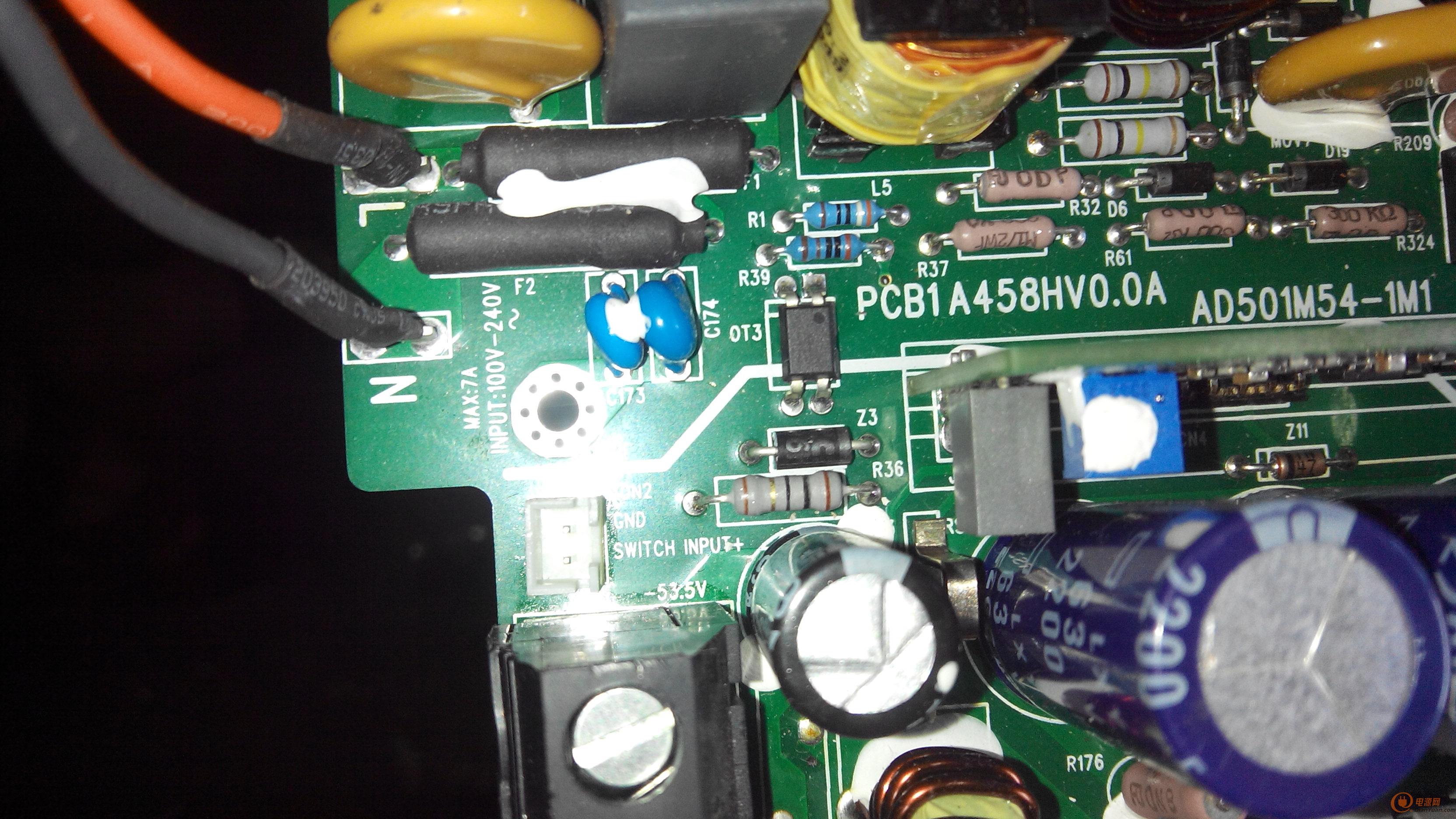

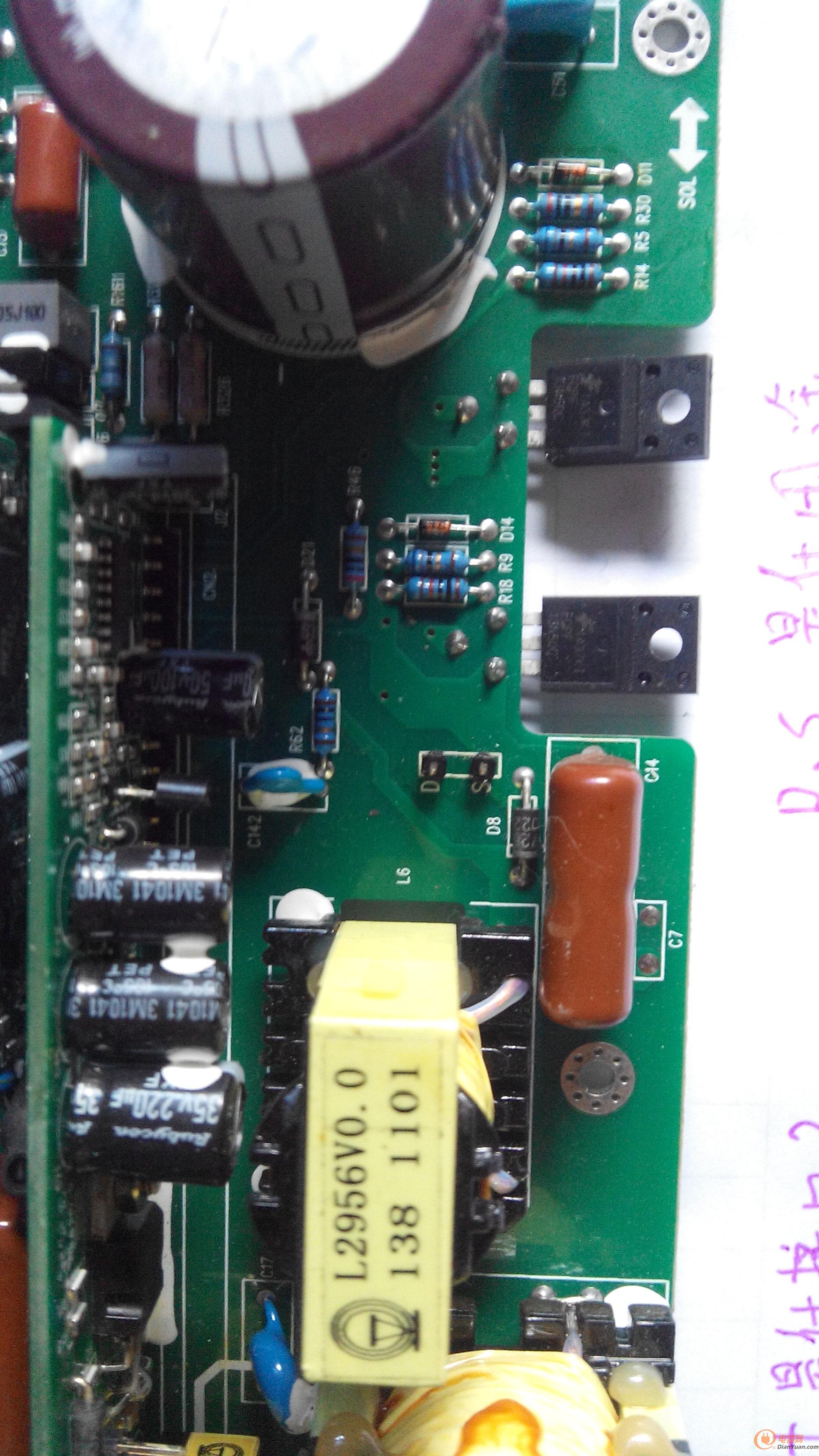

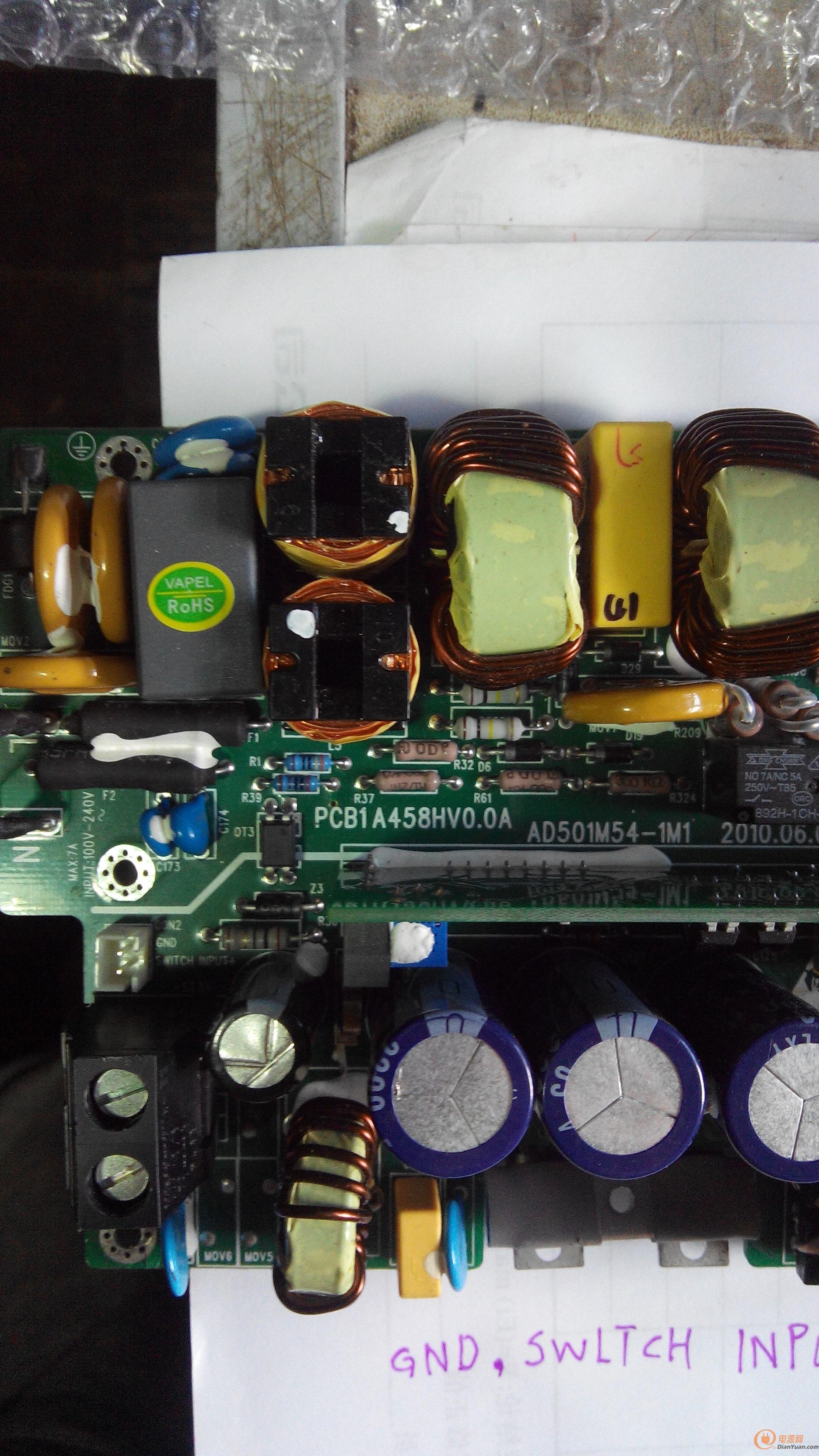

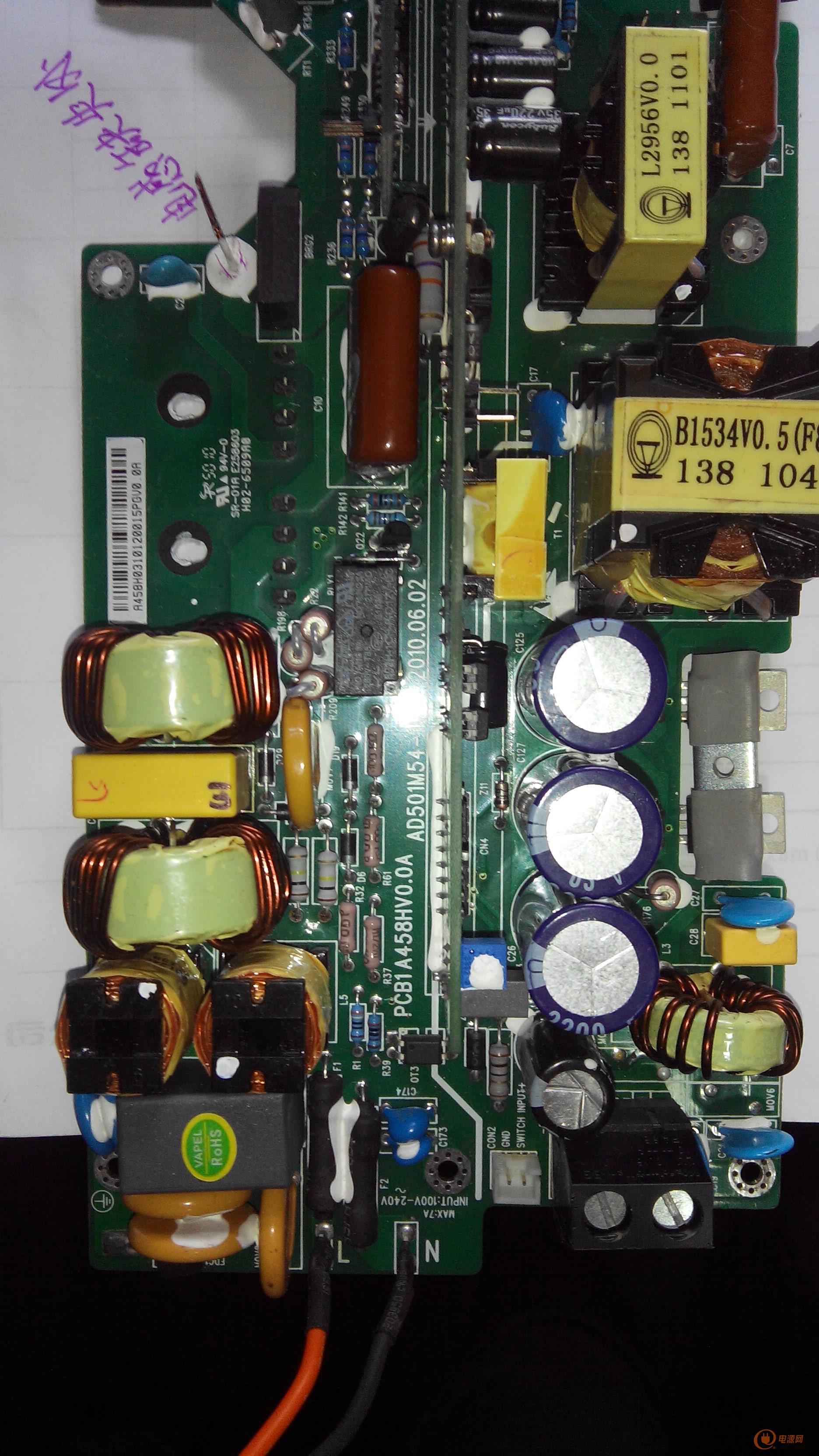

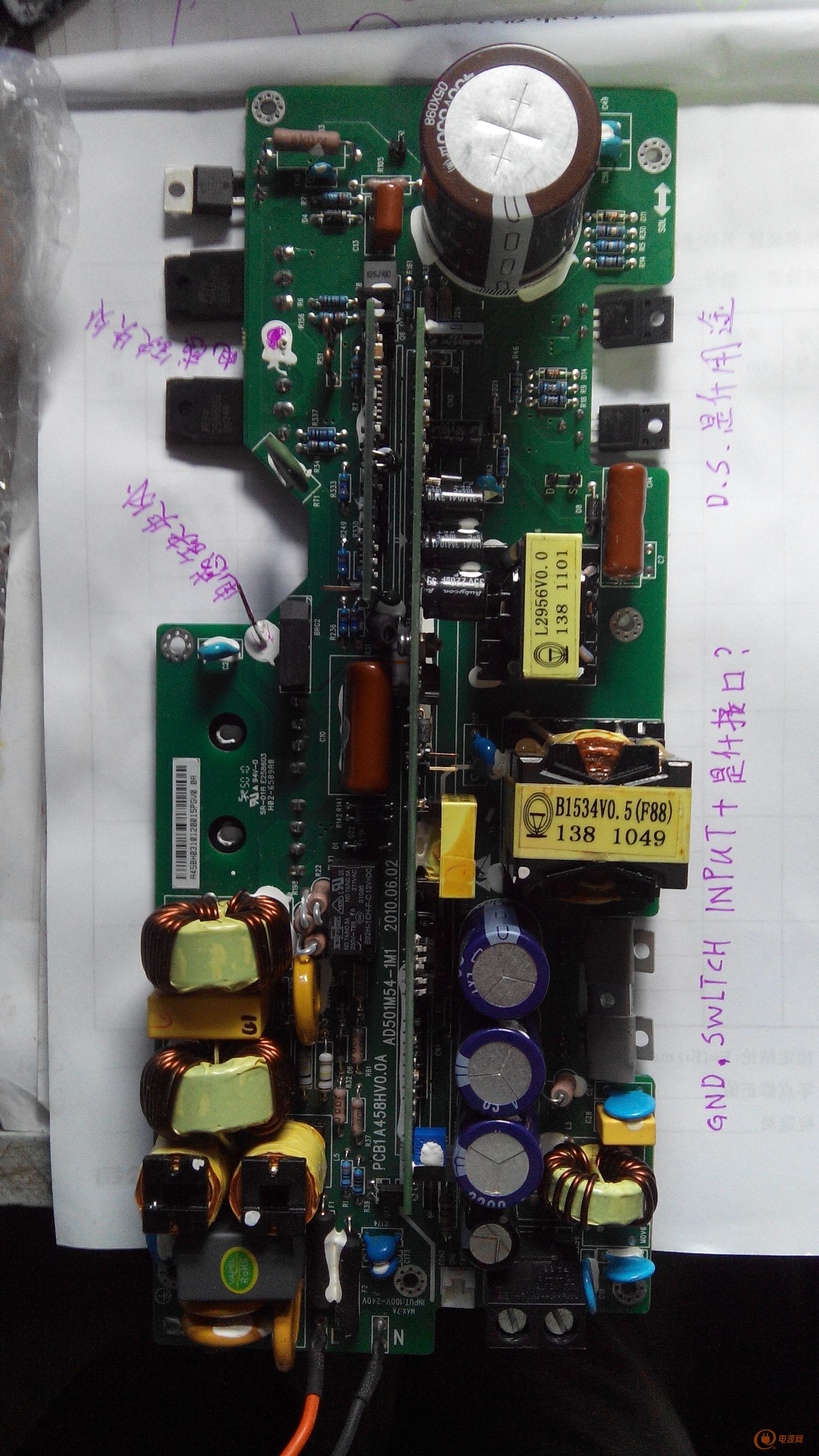

電感缺失部位。還有兩個接口不知道是什么接口。

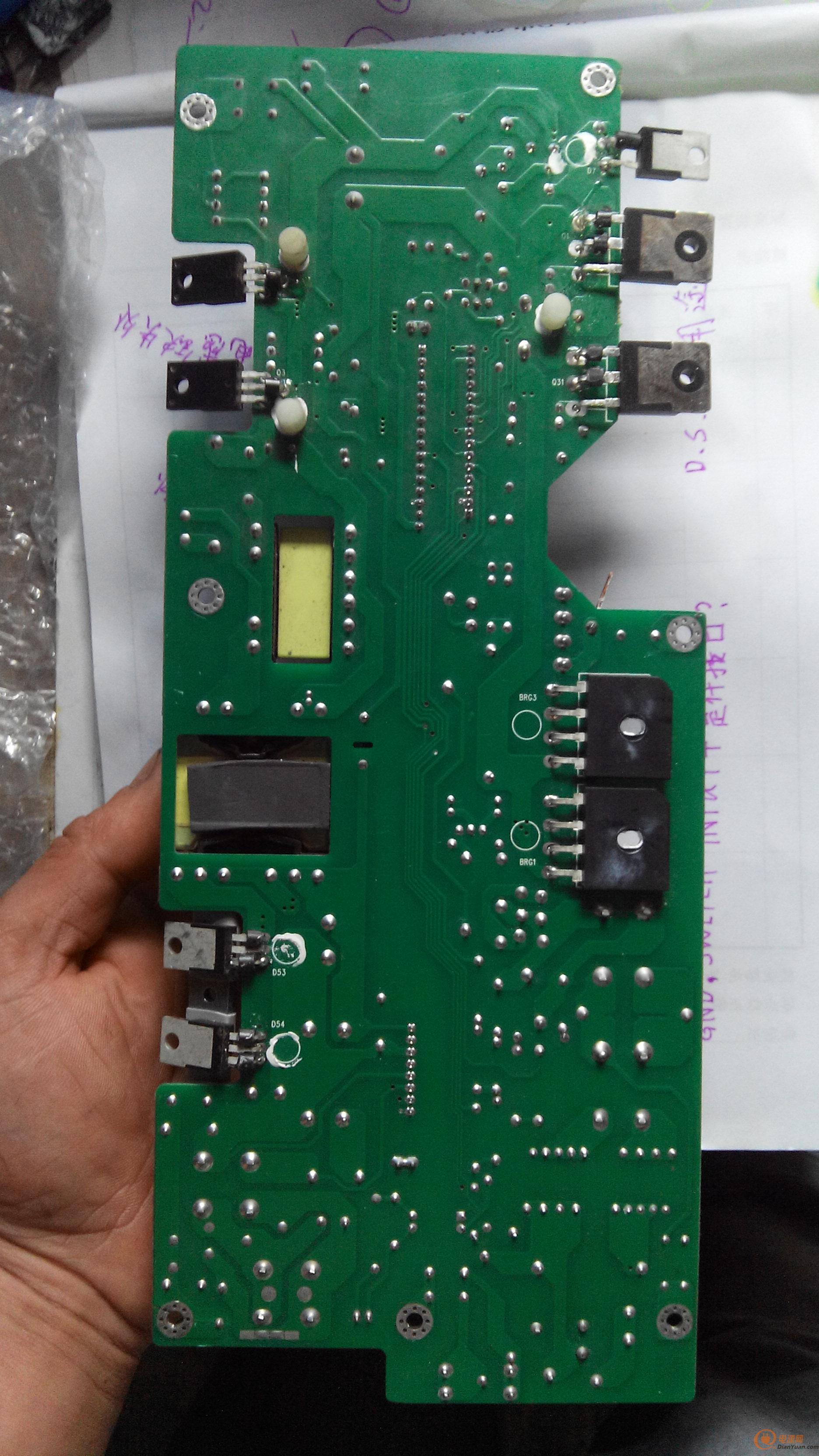

這是缺失電感的電路板。a處還有兩個整流器并聯的。

全部回復(6)

只看樓主

正序查看

倒序查看

ymyangyong

2015-05-06 11:57

看樣子應該是缺一個PFC電感。

回復

電源網-fqd

2015-05-07 10:14

已經被添加到社區經典圖庫嘍
http://m.daogou-taobao.cn/bbs/classic/

回復

csdxjh

LV.2

2015-05-07 13:21

哥們，這個東西這么好就扔到廢品店了嗎

回復

qinzutaim

2015-05-07 16:30

看型號還蠻熟悉的感覺，這應該是一個標稱500W的AC－DC電源，輸出-54V的電源，缺個PFC電感，這電感一般是固定在外殼上，用金屬殼幫助散熱的。

回復

88715711

LV.2

2015-05-07 18:57

@qinzutaim

看型號還蠻熟悉的感覺，這應該是一個標稱500W的AC－DC電源，輸出-54V的電源，缺個PFC電感，這電感一般是固定在外殼上，用金屬殼幫助散熱的。[圖片]

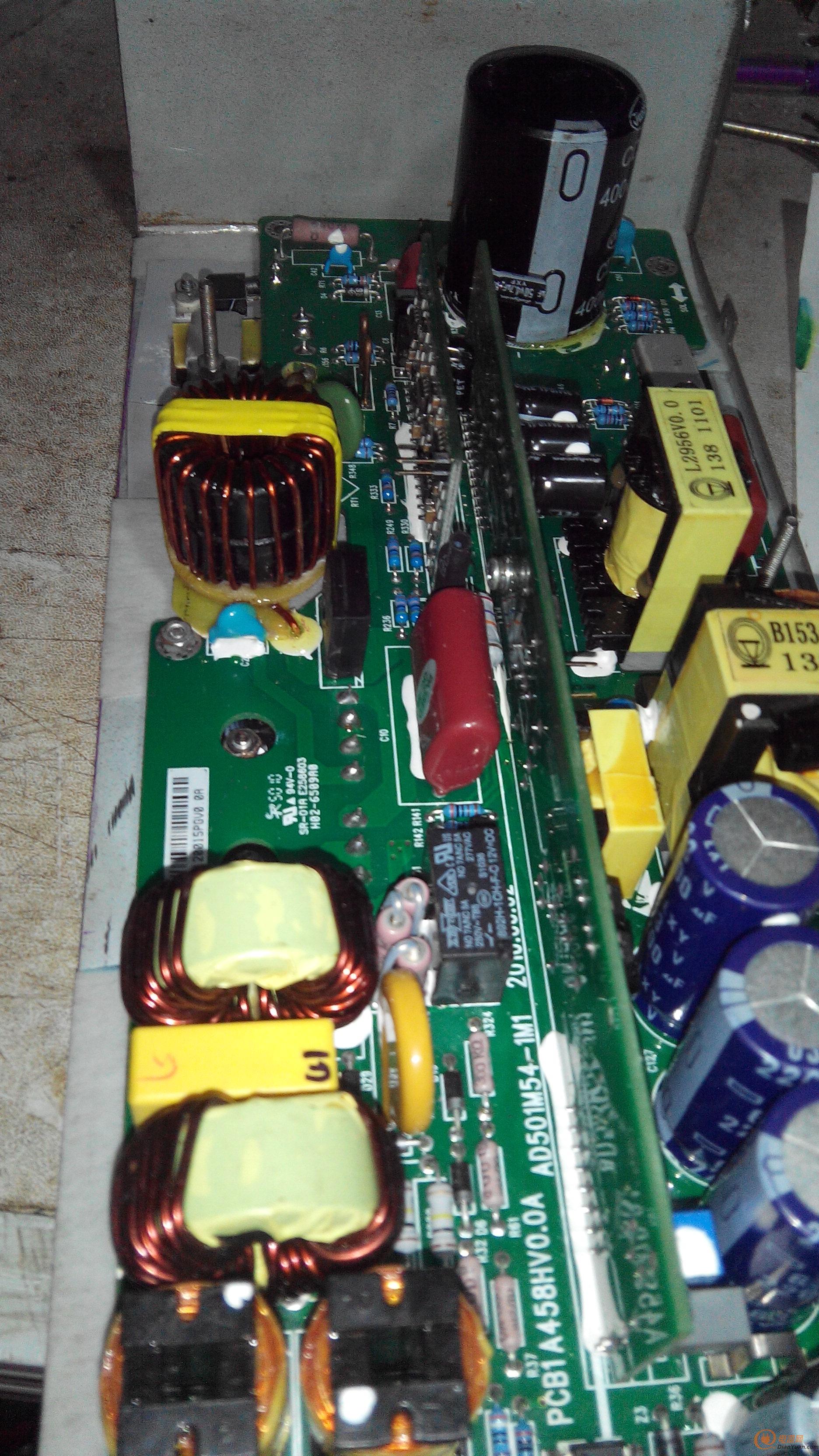

今天用兩個磁環做了個100uh的電感。試機輸出直流53.5v電壓。交流輸入100-250v電流是7a.不知道輸出是多少安的。有誰知道這款電源的型號或牌子、這個電源扔在廢品店我當時看了非常心疼呀、

回復

song_du

LV.4

2015-05-07 20:50

@88715711

[圖片]今天用兩個磁環做了個100uh的電感。試機輸出直流53.5v電壓。交流輸入100-250v電流是7a.不知道輸出是多少安的。有誰知道這款電源的型號或牌子、[圖片]這個電源扔在廢品店我當時看了非常心疼呀、

瞬間感覺高大上了
