什么樣的功率因數校正芯片能達到0.99

要做一個30W的LED驅動電源;要求AC110V:PF=0.995 AC220V,PF-0.99，輸出電壓V=20V(+-3%),I=1.5A(+-3%)

請問要用什么型號的PF芯片能做到0.99的？

全部回復(17)

只看樓主

正序查看

倒序查看

eisen

LV.8

2015-03-18 09:43

這種芯片大把，只是頻閃的問題

回復

renzaitianya

LV.3

2015-03-18 11:15

為什么要這么高，一般高功率因素的產品就是為了過諧波要求，只要能達到要求功率因數低點也沒什么關系了，其他還有什么意義么

回復

pcbwang

LV.4

2015-03-18 15:42

220V 到 0.99 有些難度吧.

回復

lmmqwe

LV.2

2015-03-18 21:37

@eisen

這種芯片大把，只是頻閃的問題

能介紹比較考皮的幾款

回復

lmmqwe

LV.2

2015-03-18 21:38

@renzaitianya

為什么要這么高，一般高功率因素的產品就是為了過諧波要求，只要能達到要求功率因數低點也沒什么關系了，其他還有什么意義么

客戶要求這么做的，而且要過3C認證，對于我來講好難的，剛畢業，沒經驗

回復

lmmqwe

LV.2

2015-03-18 21:39

@pcbwang

220V到0.99有些難度吧.

感也感覺難度很大的

回復

lanbaisha

LV.2

2015-03-19 13:40

樓主要隔離還是非隔離

回復

音速科技

LV.5

2015-03-19 18:08

SR1280 芯片高PF 200V-220V時PF是0.99

回復

lmmqwe

LV.2

2015-03-20 22:00

@lanbaisha

樓主要隔離還是非隔離

當然要隔離的啦。隧道用燈，火車隧道

回復

renzaitianya

LV.3

2015-03-25 09:56

@lmmqwe

客戶要求這么做的，而且要過3C認證，對于我來講好難的，剛畢業，沒經驗

那就是了么，其實他只要求是過的3C認證就可以了，而3C認證也就是過諧波和EMC，因此0.99就是扯淡，這個客戶一看就是外行

回復

av-rgb

LV.6

2016-02-14 03:48

@音速科技

SR1280芯片高PF200V-220V時PF是0.99

能90-264v嗎？哪怕176-242v都可以

回復

lx09

LV.3

2016-02-15 09:32

@av-rgb

能90-264v嗎？哪怕176-242v都可以

可以的，全電壓的只要調好高電壓就行，在測試SR1280芯片還不錯，如真要全電壓達到0.996以上要加級APFC電路的雙級模式。

回復

jerome0117

LV.8

2016-02-28 01:08

PF芯片能做到0.99

回復

av-rgb

LV.6

2016-02-28 03:25

@lx09

可以的，全電壓的只要調好高電壓就行，在測試SR1280芯片還不錯，如真要全電壓達到0.996以上要加級APFC電路的雙級模式。

大概看了一下，這個芯片還可以，價格怎么樣？另外120w/24恒壓行不行？空載不能跳太高啊。

回復

jerome0117

LV.8

2016-03-12 20:26

用QH系列

回復

hanyuwgd

LV.4

2016-03-14 11:16

非隔離的我用SY5830做過.高壓要求99是有點變態,除非不考慮EMC.

回復

音速科技

LV.5

2016-03-19 12:13

@av-rgb

大概看了一下，這個芯片還可以，價格怎么樣？另外120w/24恒壓行不行？空載不能跳太高啊。

SR1280 價格2.5元左右，有量價格可以祥談，此芯片SR1280可做8-120W以內的高功率因數隔離或非隔離無頻閃電源方案，已有隔離方案36W 45W 60W 72W 84W 120W此芯片諧波小于10。

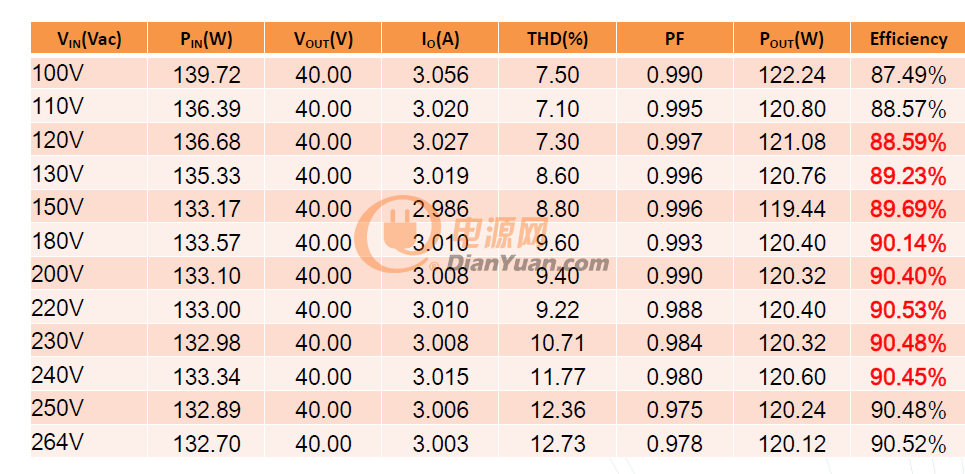

下面是40V3A 120W DEMO板的測試效果
