我也做電源，線性的

簡單實用方便，低碳環保，場面解釋，真實情況，開關數字咱沒那技術

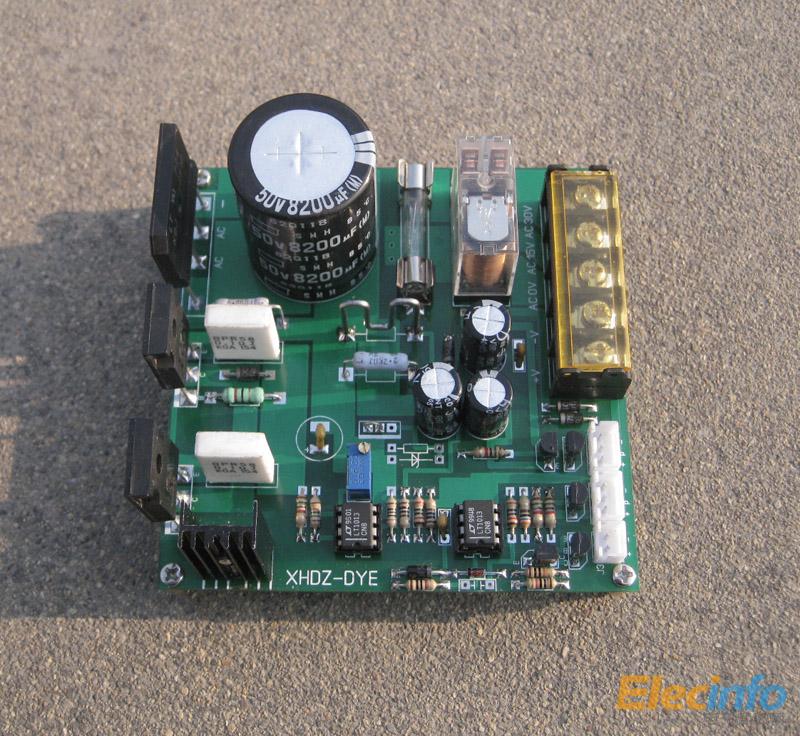

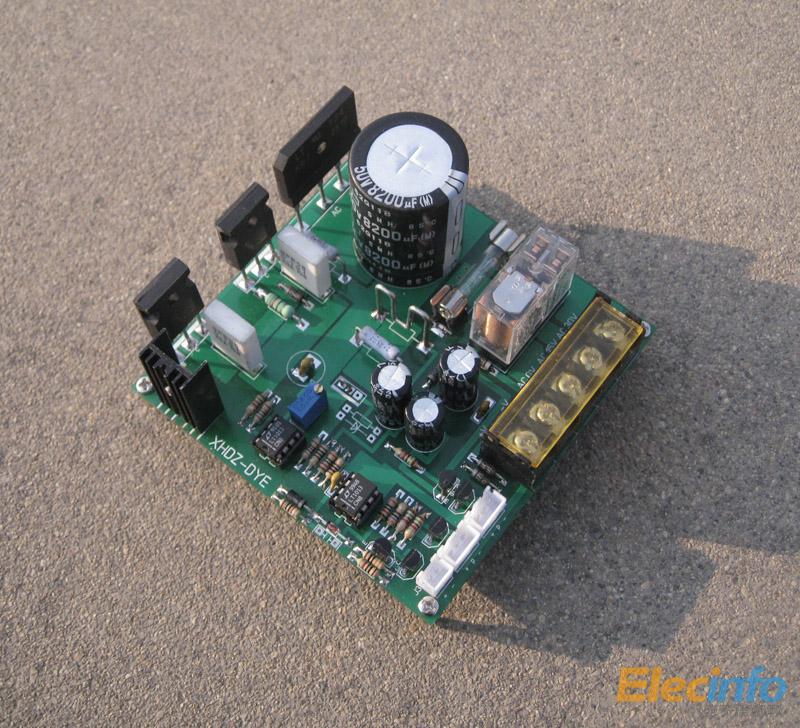

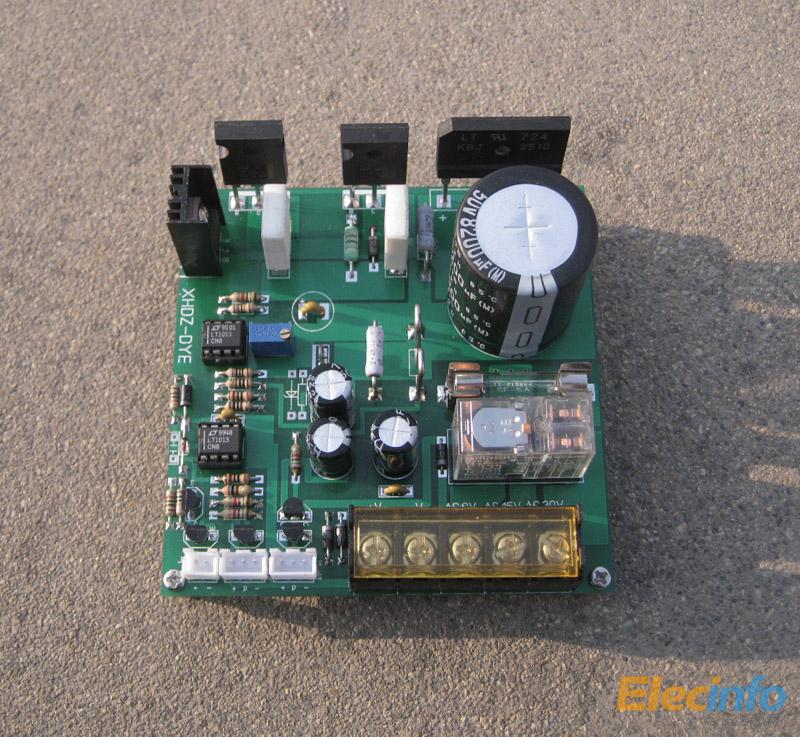

為了diy方便沒有設計輔助電壓，而是采用單電源電路，對運放選擇有很大要求，指標：電壓0-30v電流0-5a

性能測試：帶載4.9a壓降0.2mv（背面接口引腳），24小時空載電壓漂移小于3mv（上電半小時后），hp5位半數字表測試

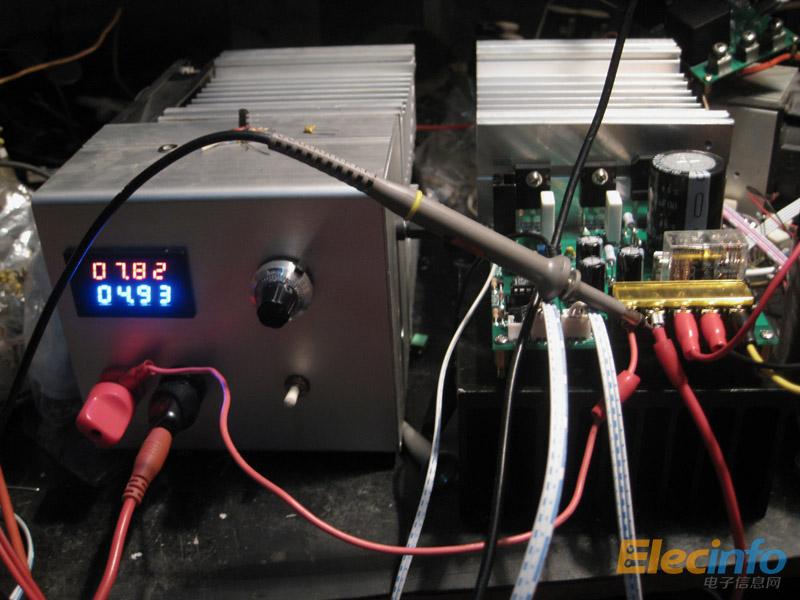

帶載4.9a紋波測試

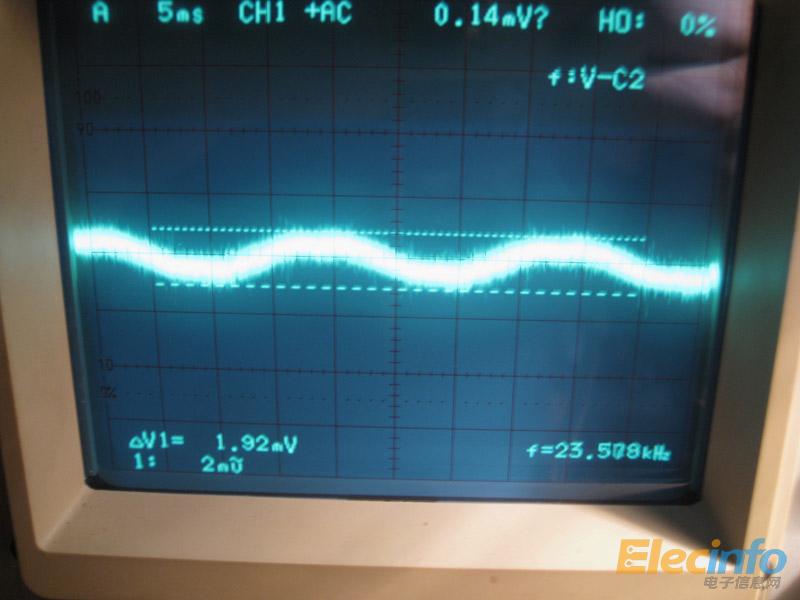

上圖1.92mv50hz紋波應該是有測試受干擾的成分，ac整流濾波之后只會產生三角波，而此正旋波電路本身不應該存在，同時感覺c變造成的噪波大些，后續找e變對比下

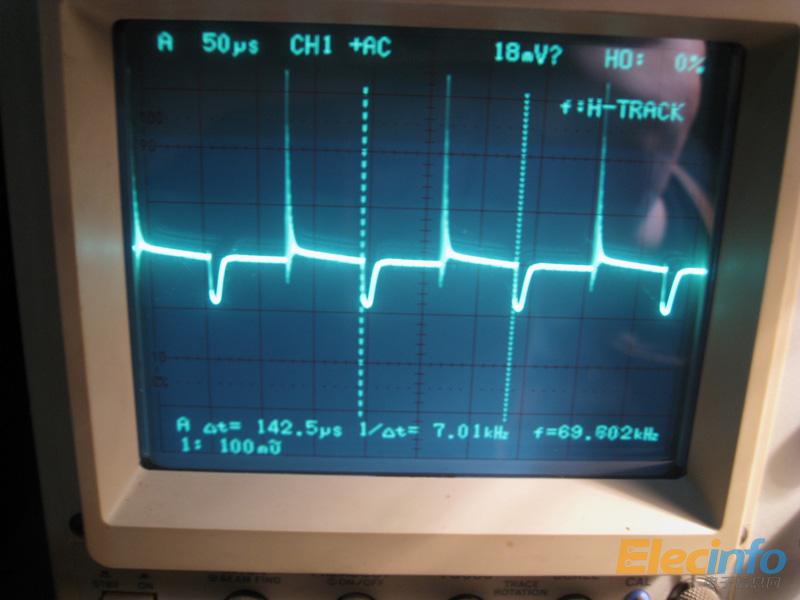

電源瞬態響應測試，7k方波驅動場管做開關，負載3歐姆100w電阻。電流變化為1us/1.5a,由于大功率電阻為線繞，場管關斷時產生很高振鈴電壓，電壓上沖顯示是不真實的

全部回復(13)

只看樓主

正序查看

倒序查看

電源網-fqd

2015-02-13 09:15

帖子不錯哦，推薦到帖子底部經典圖庫。更多請點擊：http://m.daogou-taobao.cn/bbs/classic/

回復

linshifaa

LV.2

2015-02-17 20:15

樓主可以發一份電路圖給我參考下嗎？591883000@qq.com

回復

yong0720

LV.2

2015-02-18 16:46

l樓主的電路圖能分享嗎？我自己用的謝謝~！之前自己做了幾個不理想，技術一般，純粹愛好！1017295939@QQ.COM

回復

liangzhou1988

LV.1

2015-02-28 10:36

煩請樓主發一份，行業中人，后會有期，謝謝！723389645@qq.com.

回復

雙贏電子

LV.3

2015-02-28 18:30

繼續跟帖，樓主高手呀，我是電子初學者很需要這樣的可調電源樓主能給來一份圖紙嗎和相關資料嗎。我的郵箱是：1500177305@qq.com

回復

houzhanmin

LV.2

2015-03-01 15:46

樓主，給發張原理圖，對這個很感興趣

回復

ALLAFA電阻

LV.3

2015-03-03 14:39

@電源網-fqd

帖子不錯哦，推薦到帖子底部經典圖庫。更多請點擊：http://m.daogou-taobao.cn/bbs/classic/

回復

yong0720

LV.2

2015-03-03 21:17

樓主如果做的不是商業的話！可以給個圖紙仿制嗎？如果是商業的那就我花錢買圖紙吧！

回復

guoxuanY

LV.2

2015-03-04 12:38

簡單實用方便，低碳環保，場面解釋，真實情況，開關數字咱沒那技術

為了diy方便沒有設計輔助電壓，而是采用單電源電路，對運放選擇有很大要求，指標：電壓0-30v電流0-5a

------------------------------它是好作品來的!樓主老師要是真為學生們DIY方便,那就請老師貼出原理圖,PCB圖,讓廣大學生DIY,否則它在學生們眼中就是個照片,沒有學習的價值.(個人片面觀點,請批評指正.~)謝謝!

回復

K先森

LV.1

2015-03-04 20:46

@雙贏電子

繼續跟帖，樓主高手呀，我是電子初學者很需要這樣的可調電源樓主能給來一份圖紙嗎和相關資料嗎。我的郵箱是：1500177305@qq.com

轉發我一份，821657114@qqcom。

回復

better123

LV.2

2015-03-05 11:39

我也是做電源的.在學用一個叫PowerEsim的仿真軟件來設計

回復

szgoldenking

LV.4

2015-04-18 09:36

@guoxuanY

簡單實用方便，低碳環保，場面解釋，真實情況，開關數字咱沒那技術為了diy方便沒有設計輔助電壓，而是采用單電源電路，對運放選擇有很大要求，指標：電壓0-30v電流0-5a------------------------------它是好作品來的!樓主老師要是真為學生們DIY方便,那就請老師貼出原理圖,PCB圖,讓廣大學生DIY,否則它在學生們眼中就是個照片,沒有學習的價值.(個人片面觀點,請批評指正.~)謝謝!

關鍵就是對運放選擇(照片已經顯示LT1013).學生可以自己查查資料.不要拿來主義,沒有好處.
